TPL1-01
押しボタンスイッチ、ラッチ、PCB、単極双投(SPDT)
マルツコード：
M2711-274
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/06 03:43 現在）

納期：
お問合せ下さい
数量
1個以上
￥351.00
(税込￥386.00)
50個以上
￥333.50
(税込￥366.50)

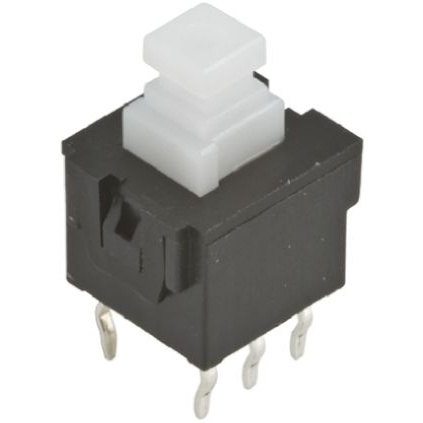

押しボタンスイッチ、ラッチ、PCB、単極双投(SPDT)【TPL1-01】

の概要

●仕様

動作特性 = ラッチ
実装タイプ = PCB
接点構成 = 単極双投(SPDT)
コンタクト定格電流 = 100 mA
末端様式 = PC Terminal

7.5 mm又は10 mmの正方形及び丸型ABSアクチュエータボタン及びPOM取り付けフレーム(TP2及びTPL2スイッチのみ互換)を用途に合わせて様々な色で用意しています。詳細についてはアクセサリ表を参照してください。 一時的な状態はオン-(オン)のように括弧入りで表記されます。. フジソクLED照光式及び非照光式プッシュボタンスイッチ TP及びTPLシリーズ. フジソクTP及びTPLシリーズはモメンタリオン-(オン)又はオルタネートオン-オンスイッチングアクションを備えたLED照光式及び非照光式サブミニチュアプッシュボタンスイッチ製品です。 TP及びTPLシリーズのサブミニチュアスイッチにはタイプが2種類あります。 TP1及びTPL1プッシュボタンスイッチはアクセサリボタンやフレームで使用しない設計の非照光式スイッチです。 TP2及びTPL2スイッチは照光式又は非照光式を選択可能です。用途に合わせてアクチュエータボタン及びベゼル(取り付けフレーム)の形状、サイズ及び色を選択してください。 TP及びTPLシリーズのプッシュボタンスイッチはいずれもエポキシ密閉式の耐フラックス性構造を備えているうえ、クリップ形コンタクトと使用する際も高い信頼性を発揮します。 はんだディップを施したとき、スイッチが基板から誤脱落しないようスイッチを固定する成形基板端子を備えており、その端子間隔は標準基板グリッド間隔に準拠しています。. LED照光式又は非照光式、パネル又は基板実装オプション、オルタネート(プッシュツーロック)又はモメンタリスイッチングアクションを選択可能 ノンショートコンタクト 赤色、緑色又は黄色LED DPDT銀又は金めっきコンタクト 最大スイッチ定格: 0.1 A @ 30 V dc、金コンタクト最低: 1 μA 最大接触抵抗: 50 mΩ (銀コンタクト)、100 mΩ (金コンタクト) 絶縁耐性:500 V ac(1分間) 最小絶縁抵抗: 100 MΩ 電気的寿命: 操作10,000回 ストローク: 1.5 mm (フル)、1.0 mm (ロック時) 動作温度範囲: -10 → +70 ℃

在庫状況：営業所に在庫はございません。
