ZWQ130-5224/A
スイッチング電源(5V dc、±12V dc、±24V dc/2A、4A、15A 130W)
マルツコード：
M2711-960
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/05 03:02 現在）

提携先在庫数：11個（2025/04/28 9:00 現在）

出荷予定日：
2025/5/12
数量
1個以上
￥26,690.00
(税込￥29,359.00)
10個以上
￥25,355.50
(税込￥27,890.50)

こちらからもご購入いただけます

1 個以上
¥22,938.00
(税込 ¥25,231.00)
　　　
納期：7営業日程度 　　　
確認する
1 個以上
¥39,450.00
(税込 ¥43,395.00)
　　　
納期：7営業日程度 　　　
確認する
1 台以上
¥20,334.00
(税込 ¥22,367.00)
　　　
納期：5営業日程度 　　　
確認する
バルク
1 個以上
¥32,490.33
(税込 ¥35,739.36)
確認する

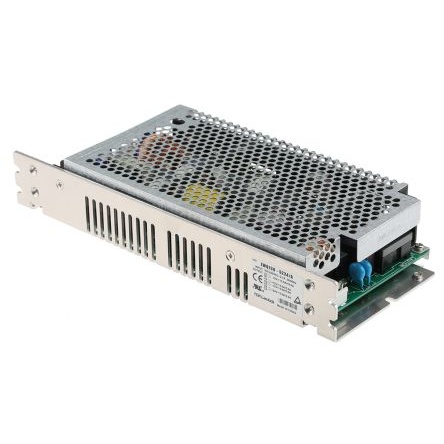

スイッチング電源(5V dc、±12V dc、±24V dc/2A、4A、15A 130W)【ZWQ130-5224/A】

の概要

●仕様

出力電圧 = 5 V dc, ±12 V dc, ±24 V dc
出力電流 = 2 A, 4 A, 15 A
定格電力 = 130W
出力数 = 4
入力電圧 = 120 → 370 V dc, 85 → 265 V ac
実装タイプ = シャーシマウント
パッケージタイプ = オープンフレーム
長さ = 225mm
幅 = 35mm
奥行き = 106mm
重量 = 730g
効率 = 72%
最高温度 = +70℃
最低温度 = -10℃

TDK-Lambda Switch Mode Power SupplyThe TDK-Lambda ZWQ series 130W quad output AC to DC embedded switch-mode power supply has an output current ratings are 15A at 5VDC, 4A at 12/15VDC,4A at -12/15VDC, and 2A at 24VDC. It has a universal input supply voltage rating from 85VAC to 265VAC and 120VDC to 370VDC. Note: Power ratings will be reduced when used with a cover kit. The connectors are not provided (requires 'JST' VH series connectors). Inclusions: Cover and an L bracket.Features and BenefitsCompact design only 1U in height allowing rack mounting in card format Operating temperature ranges between -10℃ and 60℃ Overcurrent protection Overvoltage protection Remote sense Supplied as standard ±12 on rails 2 and 3 removal of on board connectors converts to ±15V Supplied complete with coverApplicationsBroadcast Communication Industrial LED signage Test and measurementsCertificationsCSA950 EN60950 EN61000-4 IEC61000-3-2 UL1950 VDE 0160 VDE0160
