HS6E-N7Y4B03-G
安全スイッチ
マルツコード：
M2718-056
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/01 23:21 現在）

提携先在庫数：21個 (2025/04/30 09:00 現在)

納期：
7営業日程度
数量
1個以上
￥20,113.00
(税込￥22,124.00)

こちらからもご購入いただけます

バルク
1 個以上
¥48,855.32
(税込 ¥53,740.85)
確認する

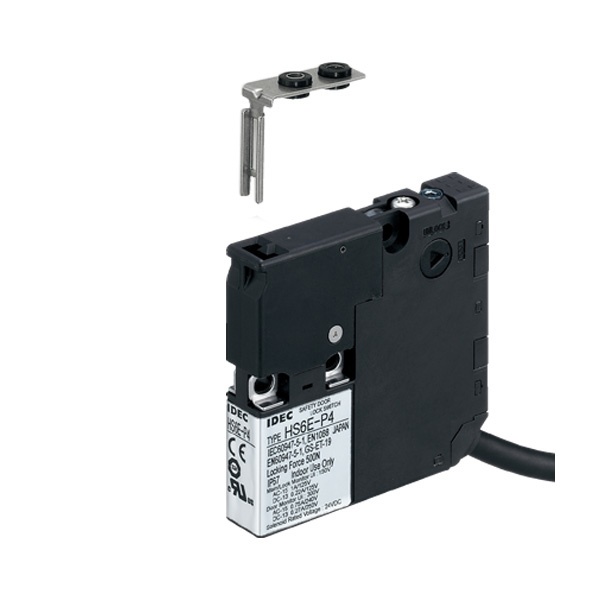

安全スイッチ【HS6E-N7Y4B03-G】

の概要

●特長

・外形寸法は75×15×75mm。
・厚さ15mmのソレノイド付安全スイッチ。
・スイッチ本体のリバーシブル取付けと、斜め方向のケーブル引出しにより4パターンのアクチュエータ挿入方向に対応。
・HS6E形の消費電流はDC24V 110mA(ソレノイド 100mA、LED 10mA)の省エネ。
・コントローラから直接駆動可能。
・手動ロック解除は両取付面とアクチュエータ挿入方向の3方向から操作可能。
・ソレノイドの動作状態が、広視野角で視認可能なLED表示灯付。
〈スプリングロックタイプ〉
・ ソレノイドへの電源供給なしに、アクチュエータを自動ロック。
・機械が慣性動作停止後、コントローラなどからの電気信号によるソレノイド動作で、ロックを解除する高い安全性。
・停電時やメンテナンス時は3方向からの手動ロック解除でロック解除可能。
〈ソレノイドロックタイプ〉
・ コントローラなどからのソレノイドへの電圧印加でアクチュエータをロック。
・ソレノイドへの電圧除去でロック解除。
・ 安全上ロックの必要がない場合に、設備の急停止防止など、生産上の都合に適応したロック機能を実現可能。

●仕様

ケーブル長3m
ロック時のアクチュエータ引張強度500N以上(GS-ET-19)
ロック機構ソレノイドロック
製品種類Safety Interlock
表示灯の有無有(緑)
保護構造IP67
