M5Stack用ディスプレイモジュール(HDMI出力)【M5STACK-M126】

M5Stack用ディスプレイモジュール(HDMI出力)【M5STACK-M126】

メーカー名:
型番:
M5STACK-M126
品質ランク:
M1
数量

自社在庫数
11
2024/02/23 20:43 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥4,078.00
(税込¥4,485.00)

M5Stack用ディスプレイモジュール(HDMI出力)【M5STACK-M126】の概要

M5Stack用のHDオーディオ/ビデオ拡張モジュール

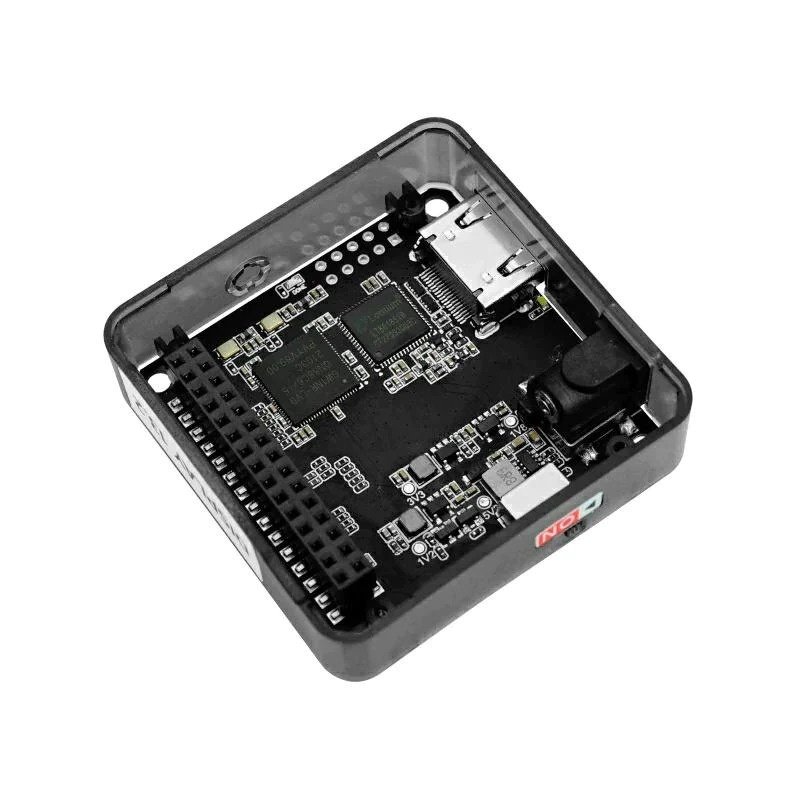

M5Stack用のディスプレイモジュールで、GAOYUN GW1NRシリーズFPGAチップを使用して最大解像度1080P(1920×1080)のフルカラーディスプレイ信号を出力し、LT8618Sチップを信号出力の調整に使用しています。FPGA内部で最大8チャンネルのI2Sオーディオ信号を生成しています。さらに、DC入力ジャックとDC/DCコンバータを備え、M5Stack CoreやCore2に電源を供給することができます。

●特長

・24ビット深度でRGB入力に対応
・最大解像度:1080P(1920×1080)
・最大8chのオーディオ入力に対応
・9~24Vを5V/3.3V/1.2Vに降圧するDC/DCコンバータと、5Vを1.8Vに降圧するLDOレギュレータを内蔵
・インターフェース:HDMIコネクタ、JTAG用スルーホール
・DCジャック(9~24V)
・電源スイッチ

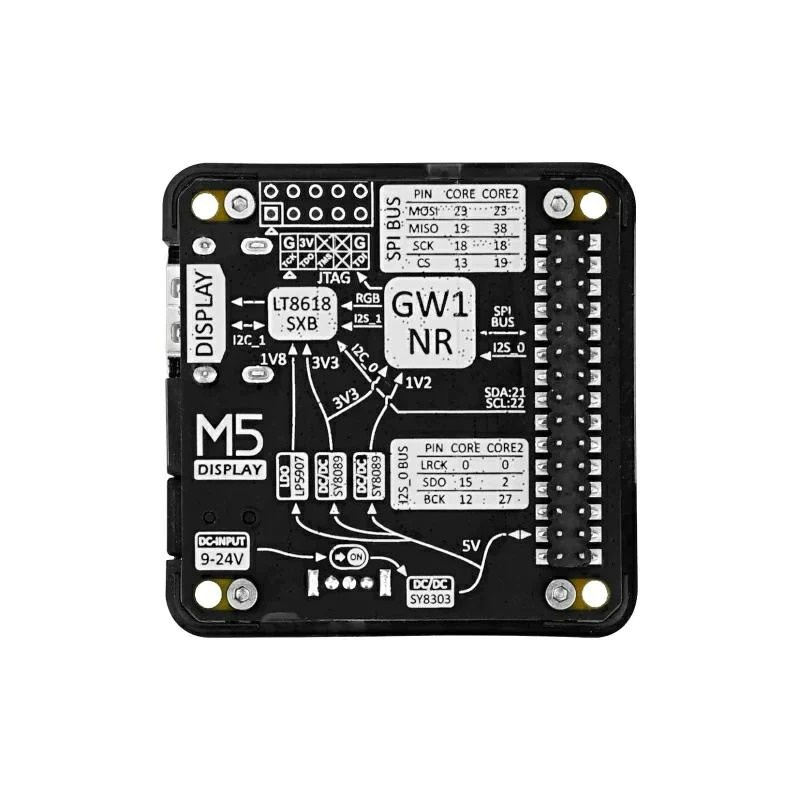

●仕様

オーディオ/ビデオ信号取得チップGW1NR-LV9QN88C6-I5 FPGA
オーディオ/ビデオ信号処理チップ LT8616SXB
9~24V → 5V DC/DC降圧チップSY8303
5V → 3.3V、1.2V DC/DC降圧チップSY8089
5V → 1.8V LDO降圧チップLP5907
最大解像度1080P(1920×1080)
電源9~24V
サイズ54×54×14.2mm
質量21.6g

【資料】
GW1N(R)FPGA.pdf
Lontium-LT8618SXB.pdf
sy8089.pdf
SY8303.pdf
LP5907.pdf
