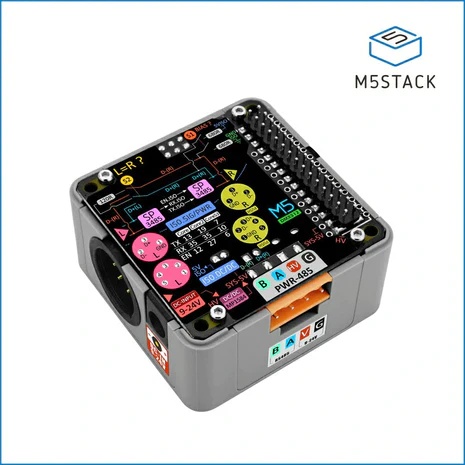

M5Stack DMX Base【M5STACK-M128】

M5Stack DMX Base【M5STACK-M128】

メーカー名:
型番:
M5STACK-M128
品質ランク:
M1
数量

自社在庫数
1
2024/02/27 10:04 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥3,149.00
(税込¥3,463.00)

M5Stack DMX Base【M5STACK-M128】の概要

DMX512データ転送用に設計されたM5Stack用機能ベース


DMX512データの送信用に設計されたM5Stack用の機能ベースで、シリアルポートを介してM5Stackホストと通信して制御を行います。DMX512は、照明の光の強弱を調整したり、照明の位置や動きなどの情報を送るための規格で、512チャンネルまで対応します。本製品は、XLR5ピン/XLR3ピンのオスメスコネクタを装備し、各種インターフェースでDMXデバイスと接続することができます。さらに、拡張用485デバイスとの接続に便利なHT3.96ピッチのRS-485インターフェースを装備しています。2つの独立したRS-485回路はDMXデータの送受信に使用でき、内部双投スイッチを通じて2つの独立または並列動作を選択でき、DC-JACKインターフェースと対応するDC/DC回路は設備全体に電源を供給できます。通信信号は高速フォトカプラにより絶縁されており、電源には特殊な絶縁パワーモジュールを採用しています。舞台照明制御、音響機器制御、景観照明制御、カラー照明制御などに適しています。

●特長

・XLR5ピン/XLR3ピンのオス/メスコネクタを装備
・M5Stackコアとはシリアルポート経由で通信制御が可能
・内部双投スイッチにより接続モードと通信パスを制御可能
・電源にはDC/DC絶縁型を採用し、安定性と一貫性を向上
・開発環境:Arduino IDE、UIFlow

●仕様

入力電圧DC9~12V
DMXインターフェースXLR5ピン、XLR3ピン オス/メスコネクタ
485インターフェースHT3.96 インターフェース
出力電圧DC 5V/3.3V
動作温度範囲0~+40℃
対応DMX信号DMX512
サイズ54×54×27mm
重量48g


【セット内容】
・1× DMX Base
・1× M2 六角レンチ
・1× 3.96-4P 端子

・Arduino:Arduino ライブラリ

・UIFlow:DMX-Base UIFlowサンプル

【資料】
ドキュメント
EL0660
EL0631
MP1584EN
SP485EEN
B0505LS-1WR2
