Grove 雷センサ (AS3935)【SEEED-101021072】

Grove 雷センサ (AS3935)【SEEED-101021072】

メーカー名:
型番:
SEEED-101021072
品質ランク:
M1
数量

納期:
4日程度

提携先在庫数:5個(2024/03/01 09:00現在)

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥4,770.00
(税込¥5,247.00)

Grove 雷センサ (AS3935)【SEEED-101021072】の概要

AS3935を搭載したGroveの雷センサです。ボード備え付けのアンテナで約500kHzの電波を受信し最大40 km先の雷を検知できます。3.3/5Vどちらでも動作します。マイコンとの接続もI2C/SPIから選べます。割り込み信号の出力や閾値の設定も可能です。

●特長

・ワイドレンジで最大40km先の雷を検知
 -対地放電と雲内放電の双方を検知できます

・最大40 km先の雷雲までの距離を15段階で測定できます
 -アンテナで放電による500kHz帯域の電波を受信し信号測定・エネルギー計算・統計的距離推定を単体で行います

・プログラム可能な検出パラメータ
 -制御に適した閾値を設定可能

・電源レギュレータ搭載による広い電源電圧範囲
 -3.3Vまたは5V電源で使用できます

・インターフェースはI2C接続 または SPI接続を選択できます
 -注意:本商品ではGroveコネクタが活きるI2C接続をお勧めします。SPI接続の場合はSparkfun『AS3935搭載 雷センサ』もご検討ください(SPI接続専用ですが、ブレッドボードでも使い易い横一列のピンヘッダが使えます)

●仕様

センサモジュールAMS社 AS3935
 -最大40km先の落雷を検知
 -オンチップ電源レギュレータ搭載による広い電源電圧範囲:利用する場合はハンダジャンパ設定(REG)が必要です
 -インターフェース:I2C接続 または SPI接続:ハンダジャンパ設定(SI)が必要です
 -I2Cアドレス:ハンダジャンパ設定により4種類から選択可
インターフェースコネクタI2C接続の場合は実装済Groveコネクタのみ使用
SPI接続の場合はSPI信号引き出し用スルーホールにコネクタまたはワイヤーをハンダ付けの上、(電源供給の為)Groveコネクタと共に使用
割り込み信号を使う場合は割り込み信号引き出し用スルーホールにコネクタまたはワイヤーをハンダ付けして使用

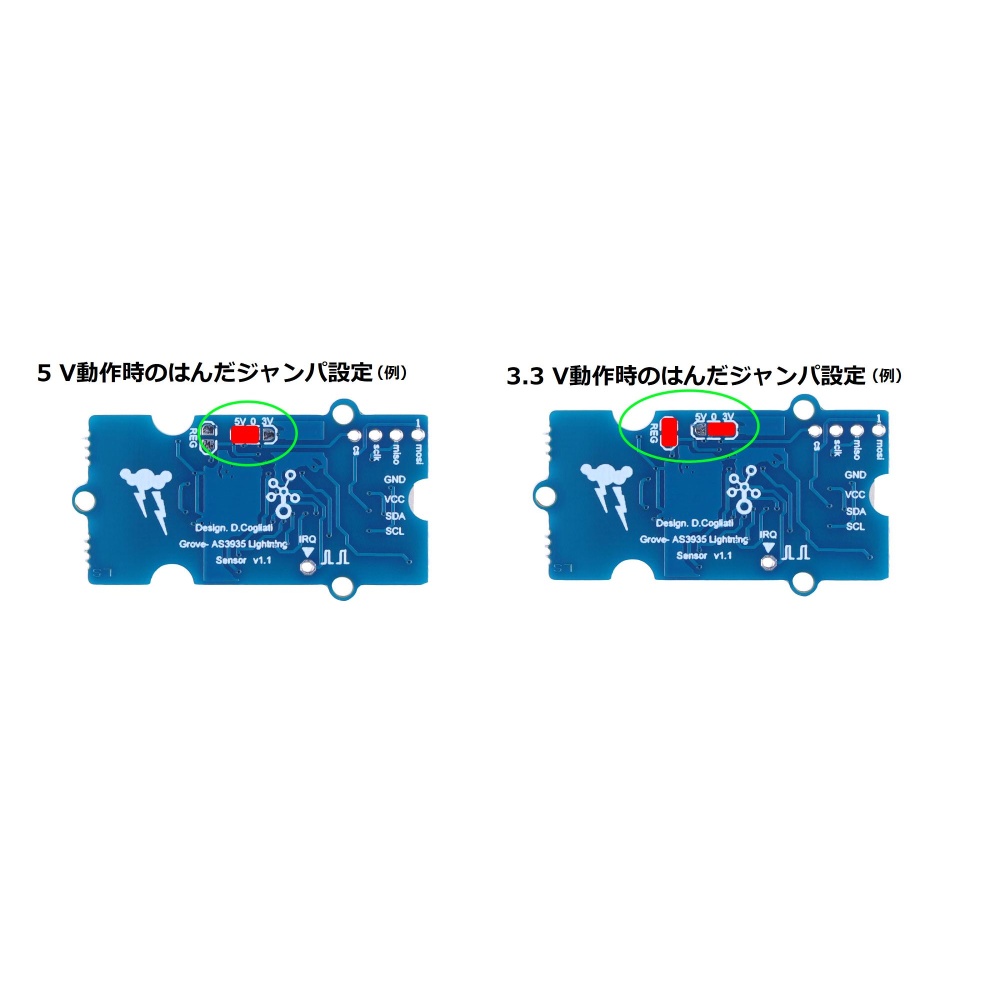

電源電圧5Vまたは3.3V(ハンダジャンパによる設定)
外形寸法40×20mm

【内容物】
・1× Grove - 雷センサ(AS3935)
・1× Groveケーブル

【用途】
・危険な雷雨の接近をアラートで予測
・ウェザーステーション
・電気機器の損傷を防ぐ自動保護システム

【資料】
Wiki
AS3935データシート
回路図
