Raspberry Pi用 HDMICSI 変換アダプターボード【WAVESHARE-19137】

Raspberry Pi用 HDMICSI 変換アダプターボード【WAVESHARE-19137】

メーカー名:
型番:
WAVESHARE-19137
品質ランク:
M1
数量

納期:
4日程度

提携先在庫数:17個(2024/05/21 09:00現在)

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥4,194.00
(税込¥4,613.00)

Raspberry Pi用 HDMICSI 変換アダプターボード【WAVESHARE-19137】の概要

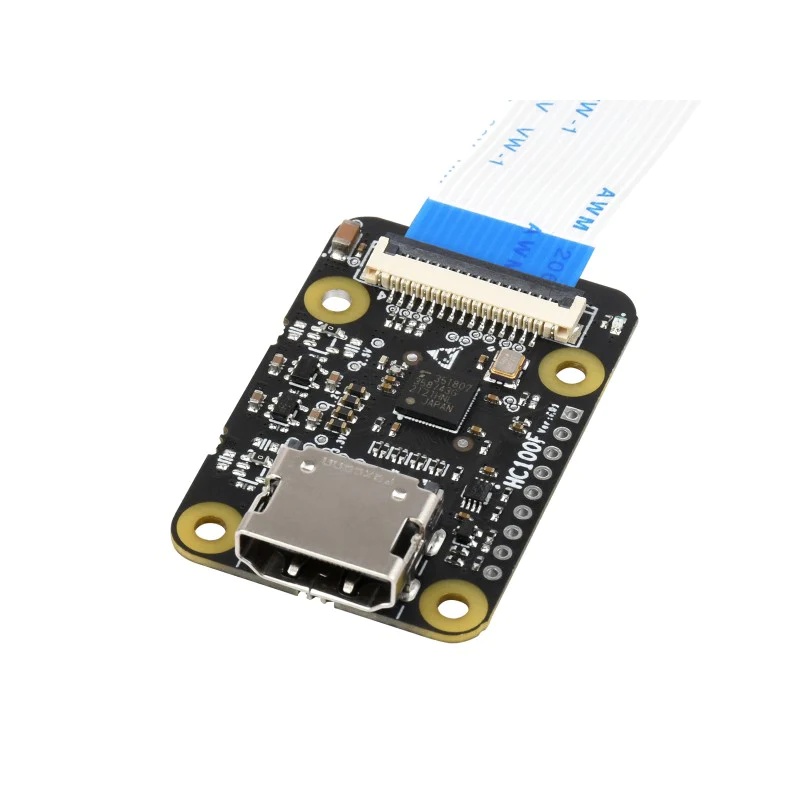

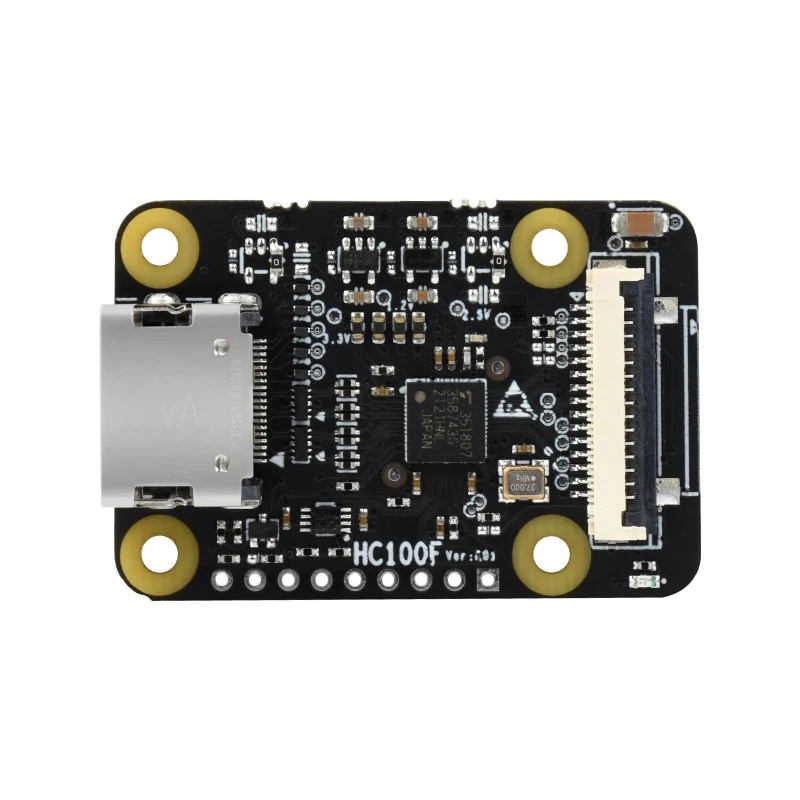

Raspberry Pi用に設計されたHDMI-CSI変換アダプターボードです。HDMIから最大1080p@30fpsの入力をサポートしています。本製品はすべてのバージョンの Raspberry Pi シリーズの基板に対応しており、HDMIカメラを Raspberry PiのCSIカメラとして使用することができます。

※カメラケーブルは付属していません

※オーディオ出力を使用するには、GPIOピンをRaspberry PiボードのI2Sピンと接続する必要があります。

●仕様

使用チップTC358743XBG
入力信号ビデオ:HDMI1.4、RGB888(最大1080p @30fps対応)
オーディオ:HDMI
出力信号ビデオ:2レーン MIPI CSI-2
オーディオ:I2Sオーディオ出力、LPCMオーディオストリームフォーマット
動作環境Raspberry Pi OS 32bit
動作電圧3.3V
動作温度-30~+70℃
ボード寸法30×45mm(4× 取り付け穴)
重量11g
