1.28インチ円形タッチスクリーンディスプレイ 240×240【WAVESHARE-24155】

1.28インチ円形タッチスクリーンディスプレイ 240×240【WAVESHARE-24155】

メーカー名:
型番:
WAVESHARE-24155
品質ランク:
M1
数量

納期:
4日程度

提携先在庫数:1個(2024/03/01 09:00現在)

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥2,921.00
(税込¥3,213.00)

1.28インチ円形タッチスクリーンディスプレイ 240×240【WAVESHARE-24155】の概要

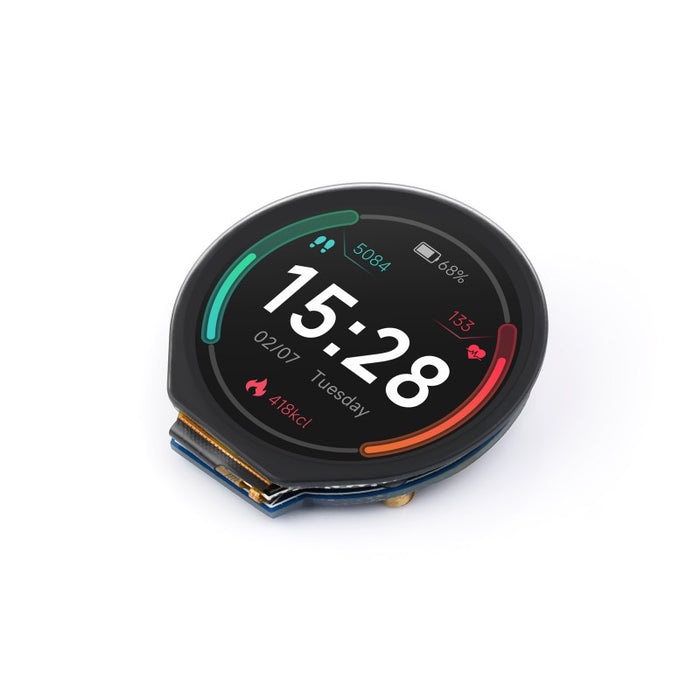

直径1.28インチ(32.4mm)のタッチパネル搭載円形IPS液晶ディスプレイです。ディスプレイ側はSPI接続、タッチパネル側はI2C接続となっており、各種マイコン・SBCと接続しやすくなっています。

●特長

・240×240の解像度、65000色、クリアでカラフルな表示効果
・タッチスクリーンの高い透過率、高速レスポンス、長寿命
・GC9A01ドライバー チップと CST816S静電容量式タッチコントロールチップを内蔵し、それぞれ SPI とI2C通信を使用、必要な IO ピンを最小限に抑え、Raspberry Pi/Raspberry Pi Pico/Arduino/STM32 などのコントローラボードをサポート
・オンライン開発リソースとマニュアル(Raspberry Pi/Raspberry Pi Pico/Arduino/STM32 の例)が付属

●仕様

直径32.4mm
ディスプレイ部パネル:IPS方式
240×240ピクセル
最大発色数:65000色
コントローラ:GC9A01A
接続方式:SPI
タッチパネル部静電容量方式
コントローラ:CST816S
接続方式:I2C
電源3.3V/5V

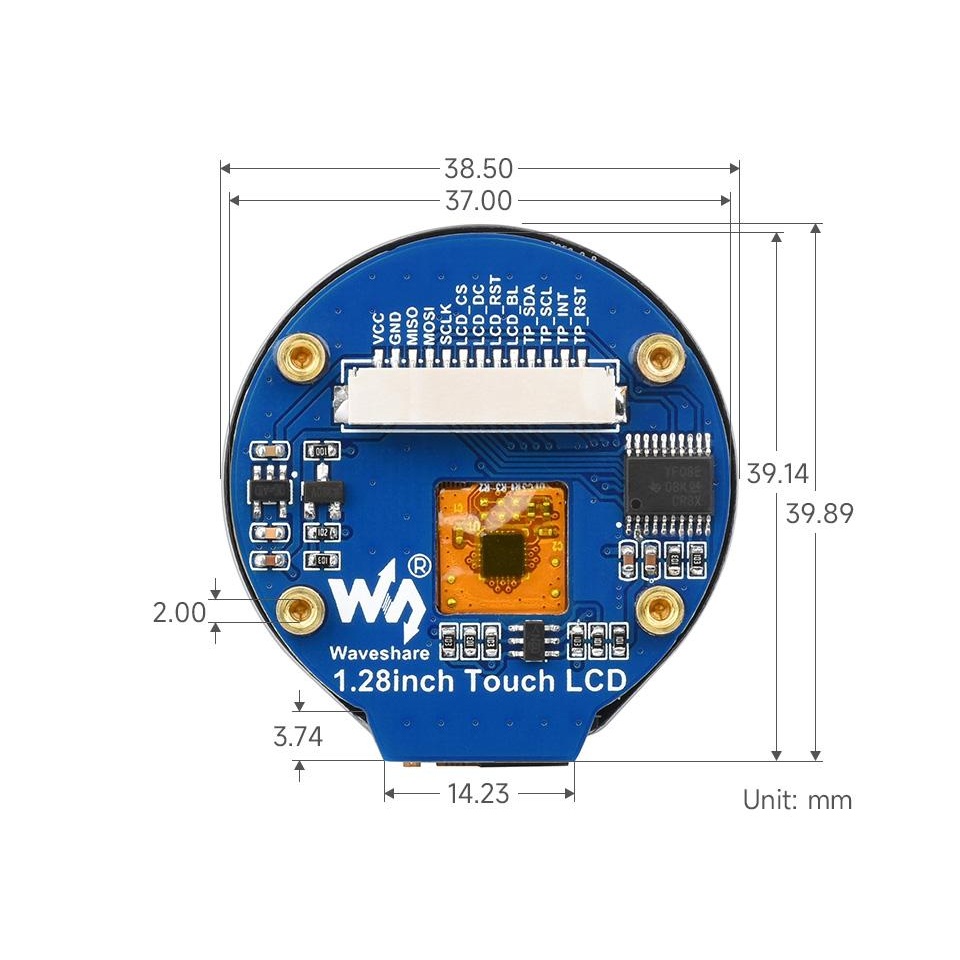

外形寸法38.5×39.89mm

【資料】
ドキュメント
・データシート
 -GC9A01A
 -CST816S
