M5STACK-U017-PCBA
PSRAM搭載 ESP32魚眼カメラモジュール(OV2640)
マルツコード：
M2764-432
品質ランク：
M1

PSRAM搭載 ESP32魚眼カメラモジュール(OV2640)【M5STACK-U017-PCBA】

の概要

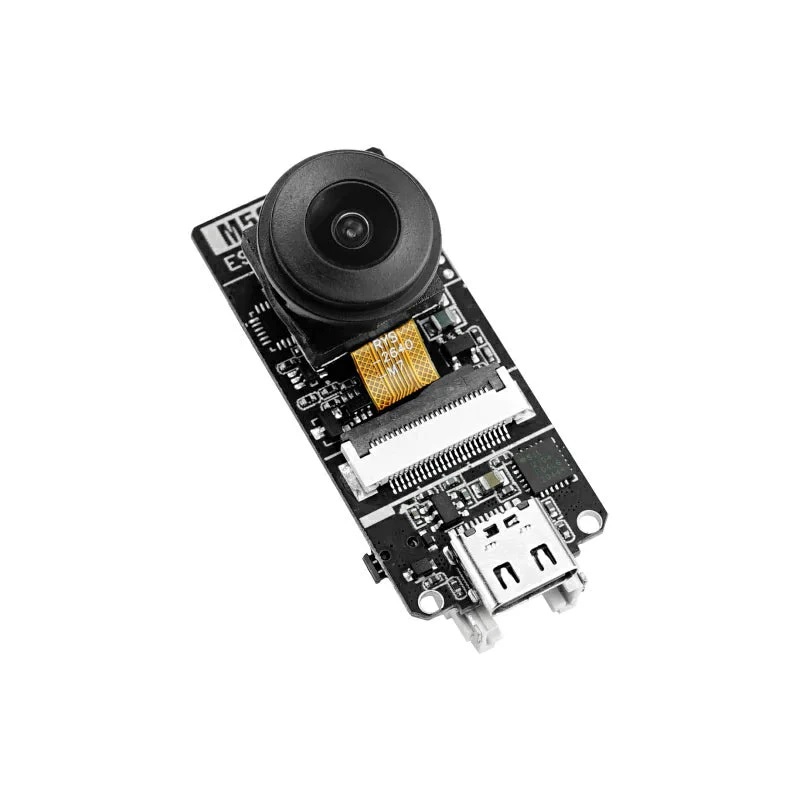

魚眼レンズを搭載した画像認識開発ボード


200万画素のOV2640カメラモジュールと魚眼レンズを使用した画像認識アプリケーション開発用のモジュールです。本ボードのコントローラにはアンテナ付きのESP32-WROVERを使用し、4MBフラッシュと520KB RAMを内蔵しています。さらに外部4MB PSRAMを備えています。すぐに使用できるようにESP-IDFを利用して開発されたソフトウェアが付属しています。Wi-Fiに対応しているのでワイヤレス画像送信が可能で、他のデバイスやクラウドサービスに送信して分析や保存ができます。USB Type-Cポートを搭載し、デバッグやプログラミングが簡単に行えます。電源は、USB Type-CまたはGroveコネクタから給電します。

【使用方法】
※スマートフォンから「m5stack-」で始まるアプリケーションを検索し、接続してWebブラウザを立ち上げ、192.168.4.1にアクセスします。高速ではありませんが、毎秒5～6フレームの映像が出力されます。

●特長

・CP2104 USB-TTLコンバータ

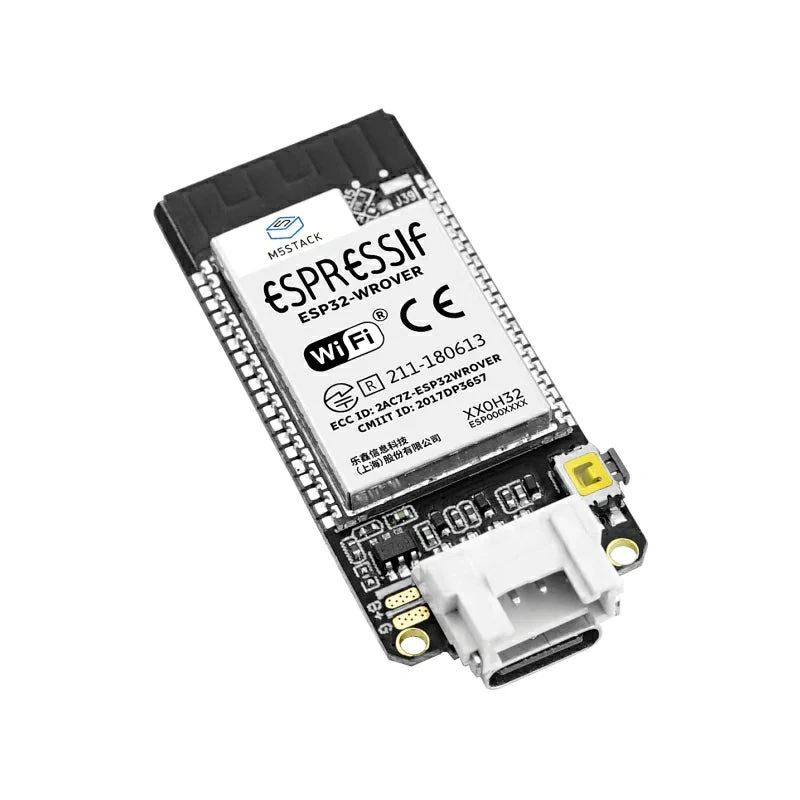

・ESP32-WROVER (PCBアンテナ)
・Wi-Fi画像送信
・OV2640カメラ
・カメラ画角：150°

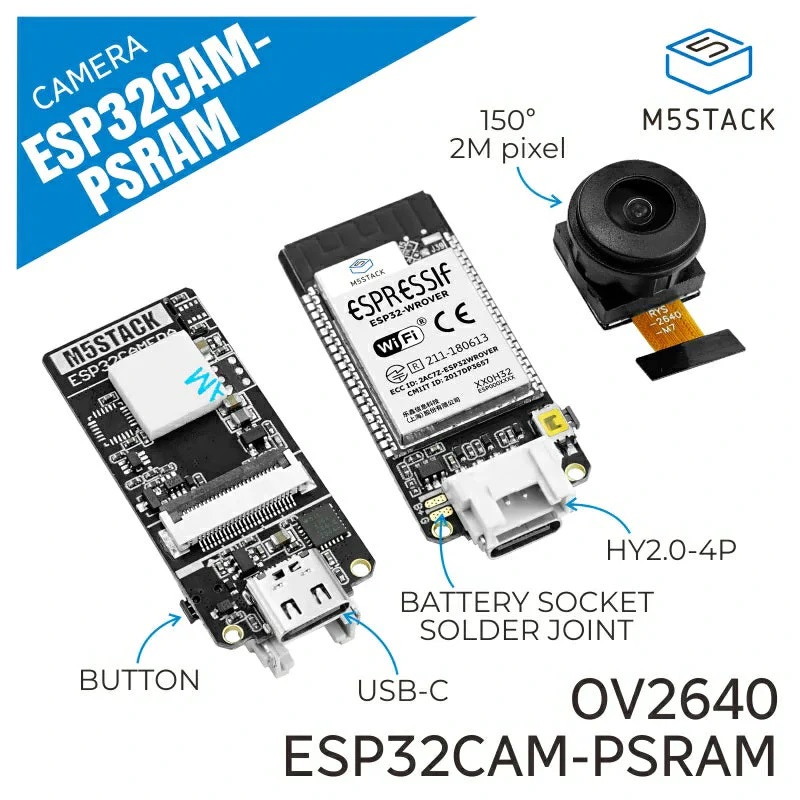

【セット内容】
・ESP32CAM-PSRAM(ケースなし) ×1
・カメラ(OV2640) ×1

【用途】
・DIY
・タイムラプス撮影
・IoT 監視

●仕様

メモリ4MBフラッシュ、500KB RAM
外部メモリ4MB PSRAM
イメージセンサOV2640
最大解像度2M ピクセル
出力フォーマットYUV(422/420)/YCbCr422、RGB565/555、8ビット圧縮データ、8/10ビットRaw RGB データ
画角(視野角)150°
CCD サイズ1/4インチ
寸法47×20×10mm
重量9.4g

【資料】
・製造元ドキュメント
・データシート：ESO32、OV2640
・コード
　ーファームウェア
　ーArduino
　ーSerial communication-ESP32CAM-PSRAM
　ー** Serial communication-M5Core **
　ーQRcode
　ーTutorial&Quick-Start
　ーソースコード
・DIY Camera with Thermal Printer
