M5STACK-U160-V11
M5Stack用Hブリッジユニット v1.1
マルツコード：
M2764-441
品質ランク：
M1
在庫のある営業所( 7営業所 )
自社在庫数： ※在庫限り品
5個
（ 2025/05/12 10:43 現在）

出荷予定日：
2025/5/12
16:00
までのご注文で
2025/5/12
出荷
数量
1個以上
￥1,424.00
(税込￥1,566.00)

M5Stack用Hブリッジユニット v1.1【M5STACK-U160-V11】

の概要

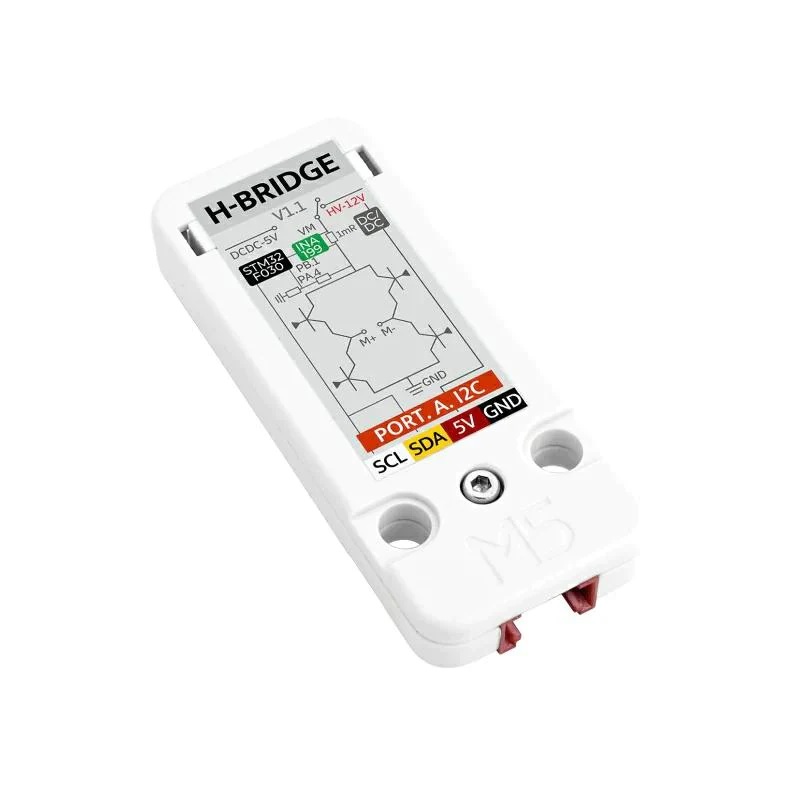

バージョンアップされたM5Stack用のHブリッジユニット


DCモーター制御用のドライバモジュールです。バージョン1.1では、新たに総電力MOSTUBEスイッチ回路と総電流取得回路が追加されました。本モジュールは、STM32F030マイコンとDCモータードライバRZ7899を搭載し、M5StackホストとI2Cインターフェースによる通信を行うことで、PWM制御による速度調整、前進、後進、ブレーキなどを行うことができます。
本モジュールには過電流、過電圧、過熱状況に対する安全装置が組み込まれており、安全性と信頼性が確保されています。総電力MOSTUBEスイッチ回路により、プログラミングによる動的なモーター制御が可能になり、総電流取得回路により安全なモーター動作が保証されます。また、このモジュールにはスマートな6～12Vおよび5Vスイッチング回路が組み込まれているので、ロボット工学、モータードライブ、産業オートメーションからスマートホームまで多様なニーズに対応します。

●特長

・過電流、過電圧、過熱保護機能
・電源スイッチング回路
・I2Cアドレス：0x20(デフォルト)
・電流検知機能
・開発環境：Arduino、UIFlow

●仕様

MCUSTM32F030F4P6
DC双方向モータードライバRZ7899
電流取得チップINA199A1DCKR
外部アクセスDC電圧最大12V
I 2Cアドレス0x20(エンコードスイッチの切り替えにより変更可能)
最大許容電流3A
使用温度0～＋40℃
サイズ48×24×8mm
重量9.1g

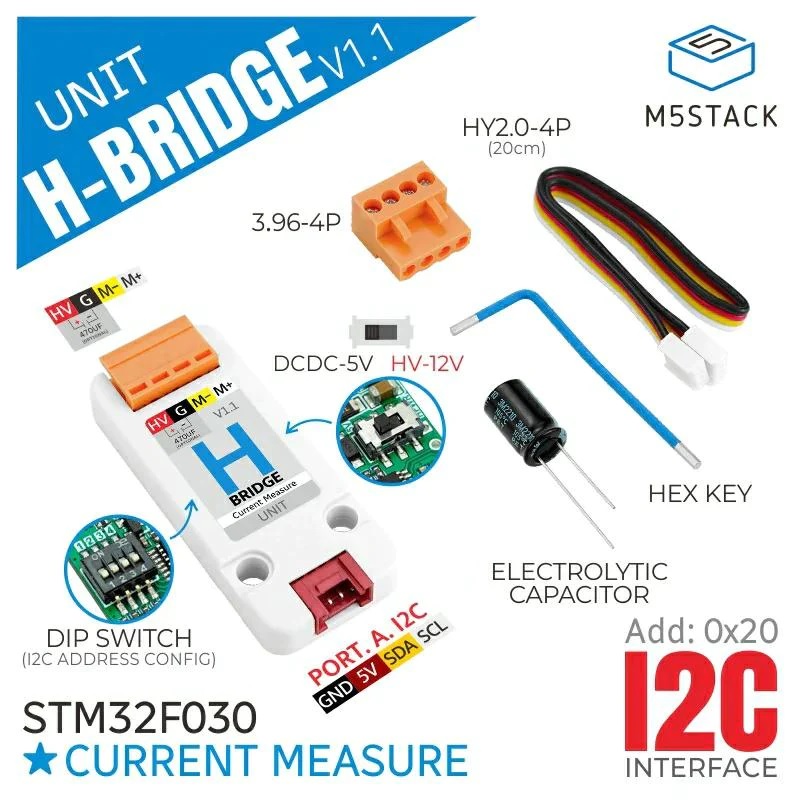

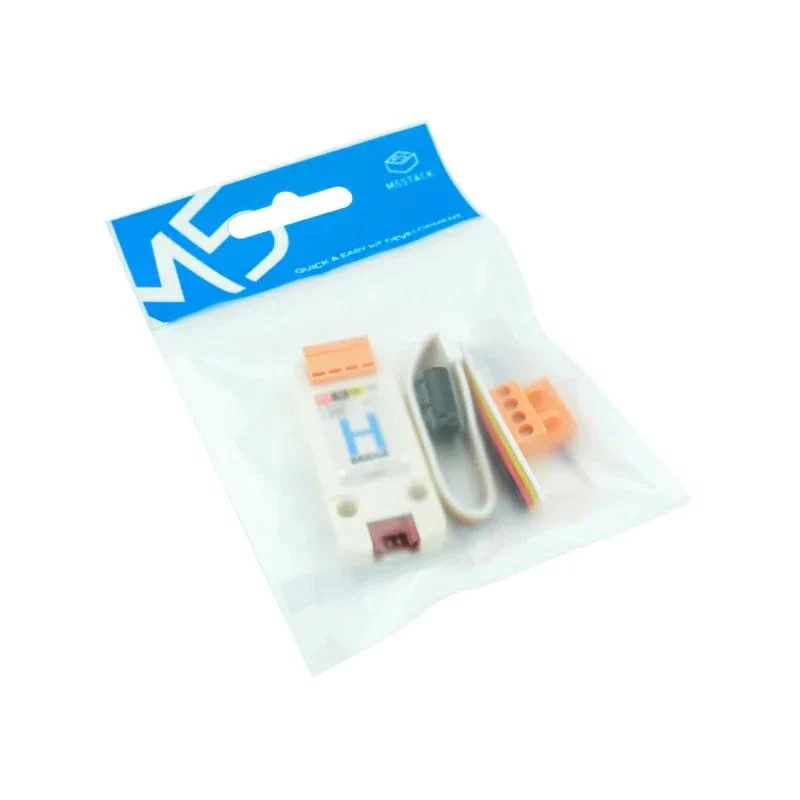

【セット内容】
・Hブリッジ V1.1 ユニット ×1
・VH3.96-4P ×1
・HY2.0-4P ケーブル 20cm ×1
・六角レンチ M2 ×1
・アルミ電解コンデンサ 470μF ×1

【ご注意】
※ 電源入力の正極と負極にアルミ電解コンデンサを接続すると、回路のバッファ保護になります。逆向きに接続しないようにご注意ください。

【用途】
・ロボット
・モーター制御
・産業用オートメーション
・スマートホーム

【資料】
・ドキュメント
・STM32F030F4P6データシート
・RZ7899データシート
・INA199A1DCKRデータシート
・回路図
