M5Stack用8chサーボドライバユニット【M5STACK-U165】

M5Stack用8chサーボドライバユニット【M5STACK-U165】

メーカー名:
型番:
M5STACK-U165
品質ランク:
M1
数量

自社在庫数
4
2024/03/03 22:02 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥1,036.00
(税込¥1,139.00)

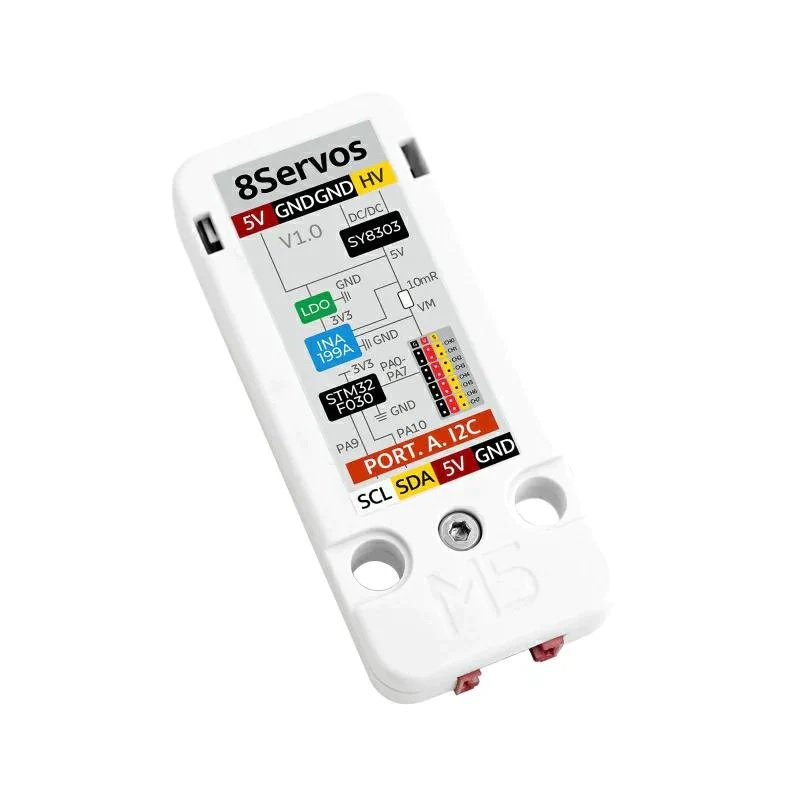

M5Stack用8chサーボドライバユニット【M5STACK-U165】の概要

サーボモーターやロボットの制御用ドライバユニット


サーボ制御、ロボット制御、インテリジェント玩具などのアプリケーションに最適な8チャンネルのサーボユニットです。STM32F030F4マイコンがサーボドライブ用に複数のPWM信号を生成し、M5StackホストとI2Cインターフェースによる通信を行います。また、モーターリリース/ロック機能をプログラミングにより制御する総電力MOSTUBEスイッチ回路により、サーボ操作の柔軟性が強化されています。そのほか、総電流取得回路により消費電力を監視および追跡ができ、5Vまたは9V~24Vの2系統の電源入力を備えています。

●特長

・8チャンネルのサーボ制御が可能
・モーターへの電源供給はプログラム可能
・I2Cプロトコル制御(アドレス:0x25)を採用
・逆電源保護に対応
・総電流取得機能を搭載

●仕様

電流取得チップINA199A1DCKR
サーボ制御チャンネル数8ch
最大入力電流DC5V/1.3A
I2Cアドレス0x25
サイズ55×24×11.5mm
重量10.1g

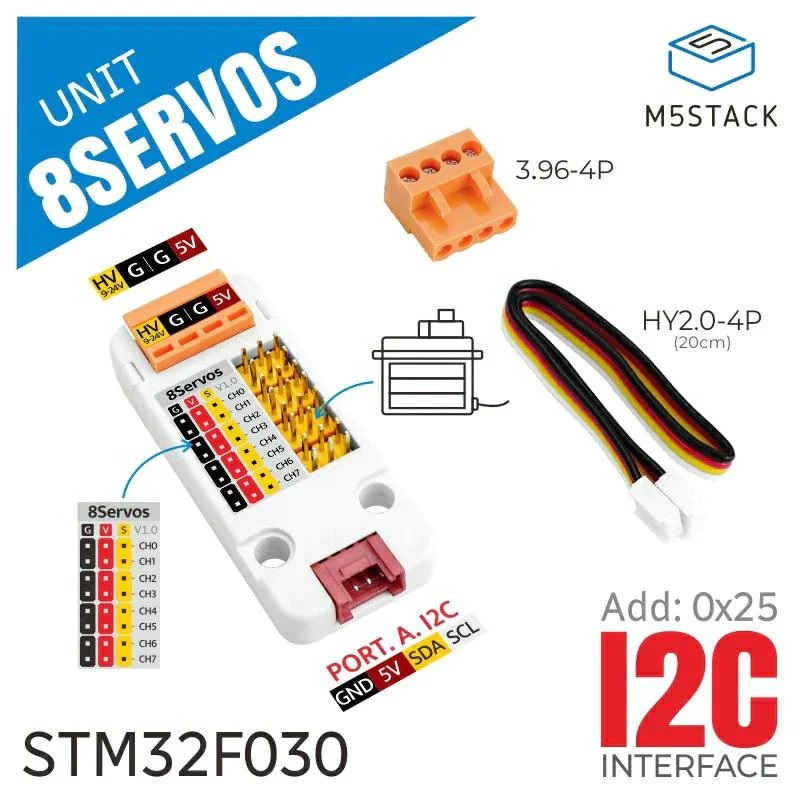

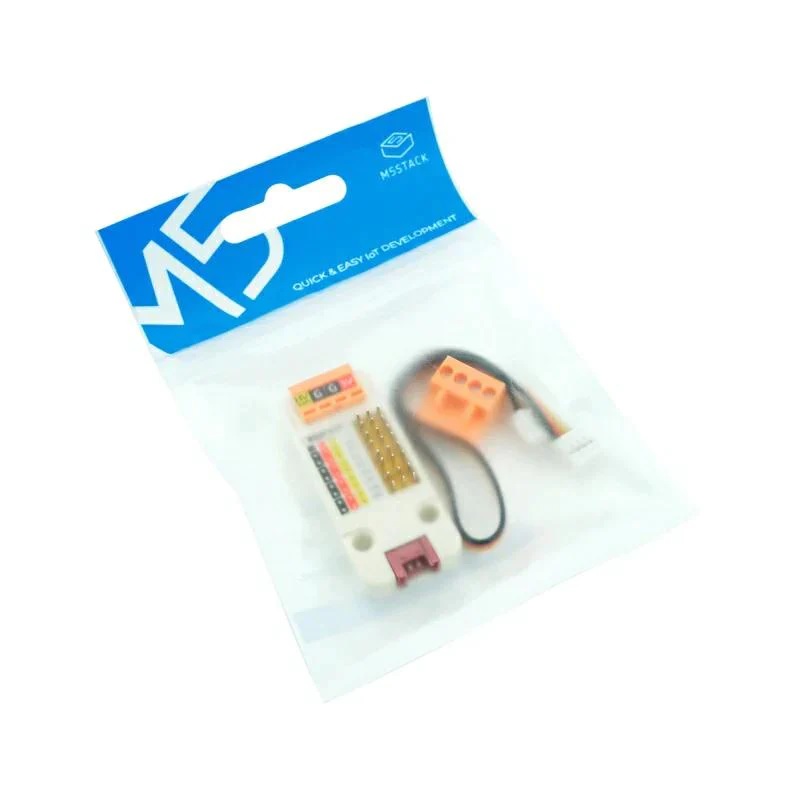

【セット内容】

・8chサーボユニット ×1
・HT3.86-4P ×1
・HY2.0-4P ケーブル ×1

【資料】

ドキュメント
レジスタ構成
回路図
GitHub
