M5STACK-M135
M5Stack用気圧/IMU/地磁気センサ付きGNSSモジュール
マルツコード：
M2774-705
品質ランク：
M1
在庫のある営業所( 2営業所 )
自社在庫数：
9個
（ 2025/05/05 20:24 現在）

出荷予定日：
2025/5/7
数量
1個以上
￥7,938.00
(税込￥8,731.00)

M5Stack用気圧/IMU/地磁気センサ付きGNSSモジュール 【M5STACK-M135】

の概要

位置、方位、高度などを測定可能なM5Stack用GNSSモジュール


GPSモジュールNEO-M9N-00Bを搭載した全地球測位無線通信モジュールです。4つの衛星測位システムが利用可能で、約1.5mの精度で測位できます。外部MCX端子の実装スペースあり、ボタン電池とEEPROMチップも搭載しているため、電源喪失時にもデータを安全に保存できます。
このモジュールには、6軸姿勢センサBMI270、3軸地磁気センサBMM150、気圧センサなどが組み込まれています。これにより、位置、方位、高度、その他の重要な数値を正確に測定できます。さらに、DIPスイッチとトグルスイッチを備えているため、シリアルポートピン、PPSピン、姿勢センサの通信アドレスを簡単に調整できます。
リモートでのIoT通信を強化するM5 Stampワイヤレス通信モジュールが追加され、測位やナビゲーション、農業、物流、地理空間測量、環境モニタリング、安全・緊急対応などのアプリケーション向けの汎用的なソリューションとなっています。

●特長

・様々な衛星システムをサポートし、正確な測位が可能
・約1.5mの高い測位精度
・4つのGNSS信号源からの信号を同時に受信し、精度を向上
・様々なニーズに対応する外部アンテナを利用可能
・バックアップバッテリーとEEPROMチップにより、電源喪失時のデータセキュリティを確保
・6軸姿勢センサ、地磁気センサ、気圧センサを統合
・シリアルポートピン、PPS同期信号ピンのようなカスタマイズ可能な設定
・M5 Stampワイヤレス通信モジュールを統合し、遠隔通信が可能

●仕様

GNSSチップNEO-M9N-00B
精度：1.5m
・最大高度：80,000m
・最大G：≦4
・最高速度：500m/s
チャンネル数：92
動的精度：0.3deg
最高更新レート：25Hz
6軸姿勢センサBMI270
加速度計範囲：±2g/±4g/±8g/±16g
ジャイロスコープ処理範囲：±125dps/±250dps/±500dps/±1000dps/±2000dps
3軸地磁気センサBMM150(磁場分解能：0.3μT)
気圧センサ BMP280(測定範囲：300～1100hPa)
対応衛星GPS/QZSS、GLONASS、Galileo、BeiDou
寸法54×54×13.1mm
重量14.4g

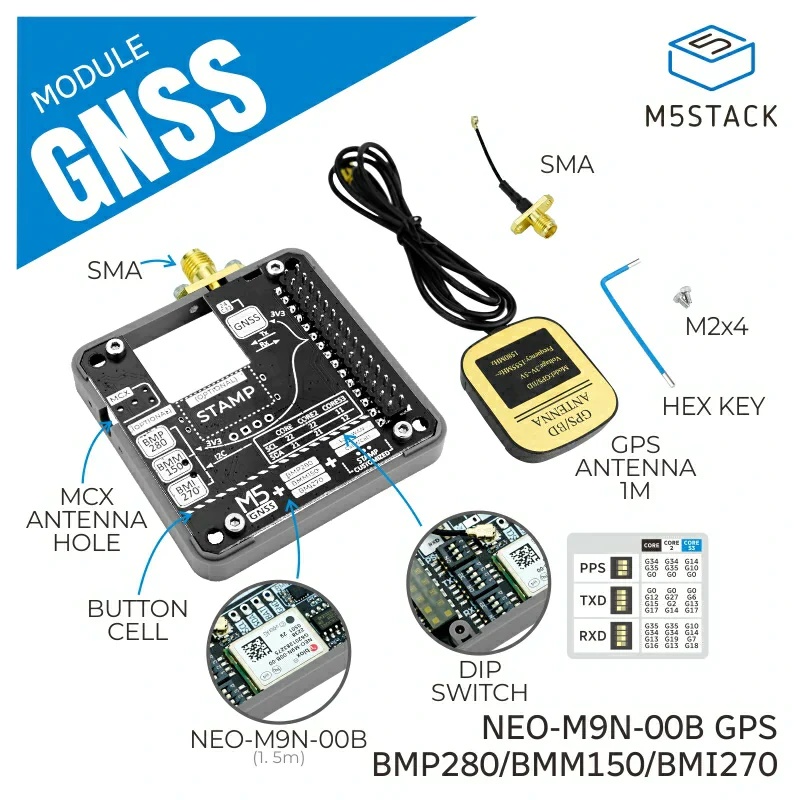

【セット内容】
・GNSSモジュール ×1
・外部GPS/BDアンテナ(1m) ×1
・アンテナフィーダー ×1
・M2×4ネジ ×1
・六角棒スパナ1.5mm ×1
・HY2.0-4Pケーブル(20cm) ×1
