WIZ505SR-RP-EVB【WIZNET-WIZ505SR-RP-EVB】

WIZ505SR-RP-EVB【WIZNET-WIZ505SR-RP-EVB】

メーカー名:
型番:
WIZNET-WIZ505SR-RP-EVB
品質ランク:
M1
数量

納期:
4日程度

提携先在庫数:9個(2024/04/24 09:00現在)

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥1,840.00
(税込¥2,024.00)

WIZ505SR-RP-EVB【WIZNET-WIZ505SR-RP-EVB】の概要

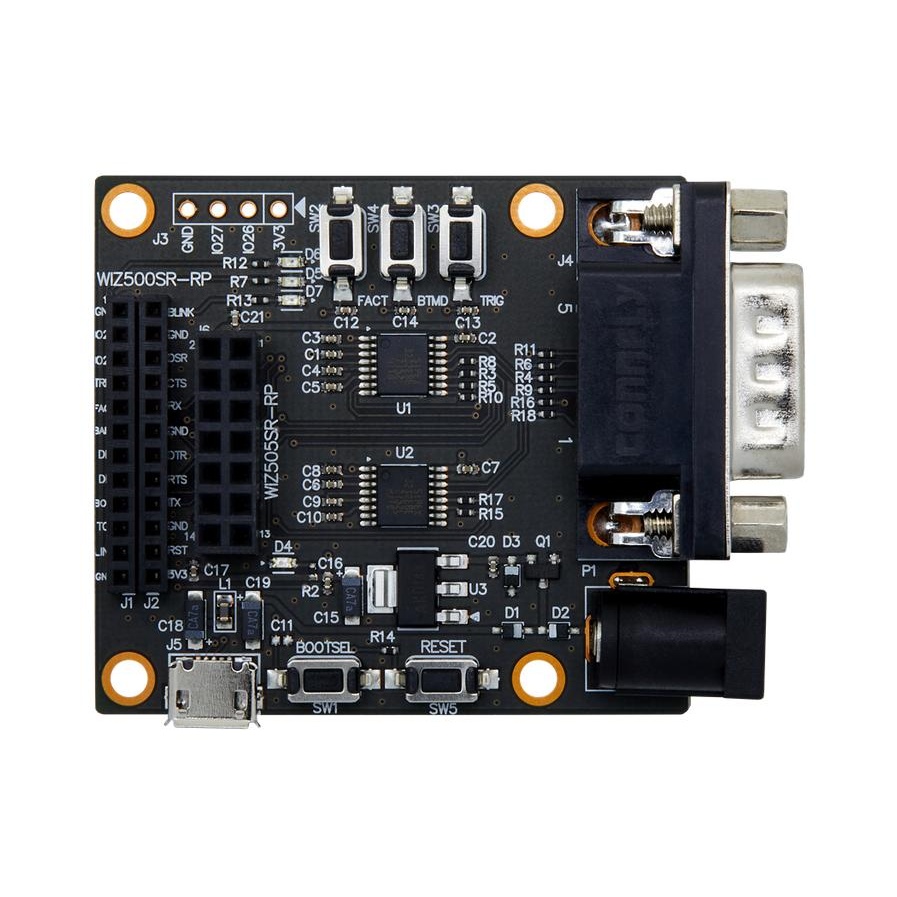

WIZ505SR-RPに取り付けて使用するRS232Cシリアル拡張ボードです。 D-SUB9オスコネクタ、電源ジャック、マイクロUSBコネクタを搭載しています。

●特長

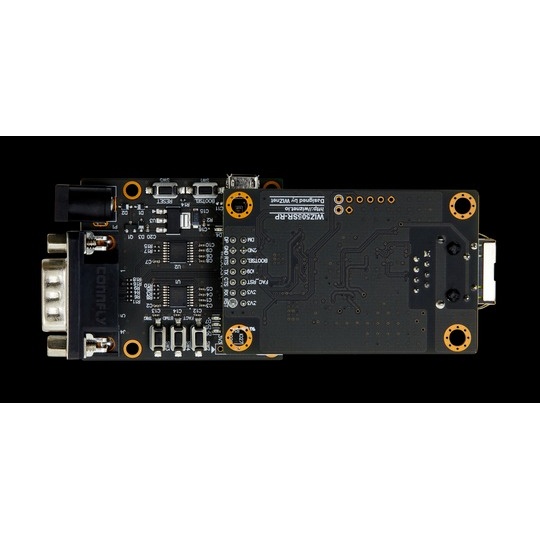

WIZ505SR-RPをJ6ソケットに取り付けて使用
・シリアルIC:SP3232 ×2
・最大スピード230kbps
・シリアル信号(RS-232C):TXD、RXD、RTS、CTS、DTR、DSR
・DSUB9オスコネクタ
・電源ジャック
・マイクロUSBコネクタ

●仕様

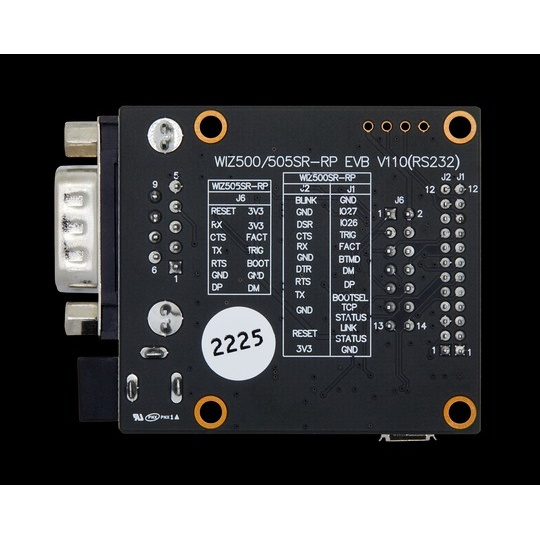

ピンソケット仕様

【J1 1×12ピンソケット】

ピン番号信号説明
1GNDシステムグラウンド
2LINK STATUSリンクステータスLED信号入力
3TCP STATUSTCPステータスLED信号入力
4BOOTSELBOOTSEL信号出力
5USB DPUSB DP信号出力
6USB DMUSB DM信号出力
7BOOTMODEBOOTMODE信号出力
8FACT RST工場初期化信号出力
9HW TRIGHW TRIG信号出力
10IO26予約ピン
11IO27予約ピン
12GNDシステムグラウンド

【J2 1×12ピンソケット】

ピン番号信号説明
13V3システム電源出力(3.3 V)
2RESETリセット信号出力
3GNDシステムグラウンド
4UART1_TX送信データ
5UART1_RTSRequest To Send
6UART1_DTRData Terminal Ready
7GNDシステムグラウンド
8UART1_RX受信データ
9UART1_CTSClear To Send
10UART1_DSRData Set Ready
11GNDシステムグラウンド
12BLINK動作LED信号入力

【J6 2×7ピンソケット】

ピン番号信号説明
1RESETリセット信号出力
23V3システム電源出力(3.3 V)
3UART1_RX受信データ
43V3システム電源出力(3.3 V)
5UART1_CTSClear To Send
6FACT RST工場初期化信号出力
7UART1_TX送信データ
8HW TRIGHW TRIG信号出力
9UART1_RTSRequest To Send
10BOOTSELBOOTSEL信号出力
11GNDシステムグラウンド
12GNDシステムグラウンド
13USB DPUSB DP信号出力
14USB DMUSB DM信号出力

【スイッチ仕様】

SW番号信号ON時の説明
SW1BOOTSELBOOTSELピン(J1-4)がローに
SW2FACT RSTFACT RST ピン(J1-8)がローに
SW3HW TRIG HW TRIG ピン(J1-9)がローに
SW4BOOTMODEBOOTMODEピン(J1-7)がローに
SW5RESETRESET ピン(J2-2)がローに

【資料】

ドキュメント
回路図(ダウンロード)
部品表(ダウンロード)
