Picossciデュアルリレー 【SSCI-092067】

Picossciデュアルリレー 【SSCI-092067】

メーカー名:
型番:
SSCI-092067
品質ランク:
M1
数量

納期:
4日程度

提携先在庫数:85個(2024/04/24 09:00現在)

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥4,000.00
(税込¥4,400.00)

Picossciデュアルリレー 【SSCI-092067】の概要

●特長

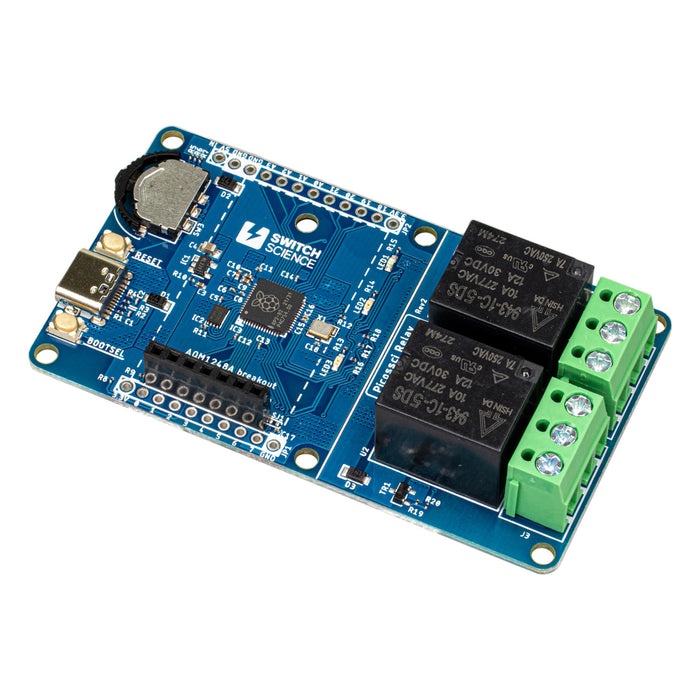

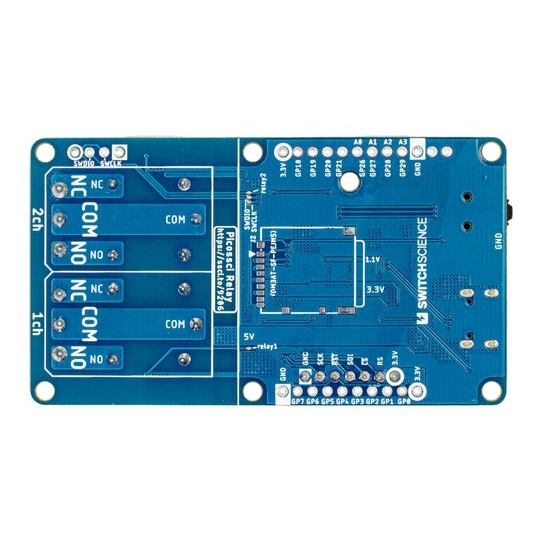

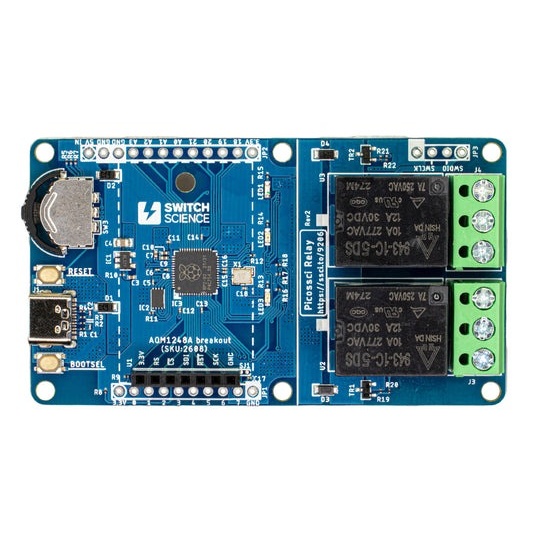

・2チャンネルのリレーを搭載したRP2040マイコンボード(Picossci)です。リレーはAC100V/12A、DC30V/12Aまで切り替え可能です。
・本商品は、初期ファームウェアとしてUSBシリアルによる基板制御プログラムが書き込まれて出荷されています。制御コマンドやファームウェア本体は リンク先を参照してください。
・基板上には他にもLED ×3、レバースイッチ、グラフィック液晶コネクタが実装されています。用途に合わせてプログラミングすれば、 これらも活用することができます。
・また、GPIO、SDカードソケットは配線パターンのみ搭載しているので、必要に応じて部品をはんだ付けしてください。

●仕様

RP2040搭載
・16Mbit Flash ROM搭載
・12.000MHzクロック発振器搭載
・3.3V/700mA出力電源回路搭載(3.3V出力ピン有り)
・RESET ボタン、BOOTSELボタン搭載
・汎用LED(青/黄緑/赤) ×3搭載
・レバースイッチ搭載(左右・押し込み)
・グラフィック液晶接続コネクタ(SKU:2608)
・リレー端子 ×2(AC100V/12A、DC30V/12A)
・USB Type-Cコネクタ搭載

※以下は配線パターンのみ(部品をはんだ付けすれば動きます)

・拡張ピンは10ピンと12ピン(2.54mmピッチ)
・GPIO ×12(GPIO0~7、GPIO18~21)
・アナログ入力ピン ×4(GPIO26~29)
・5V電源入力ピン搭載(USBの5V入力と併用可能)
・SDカードソケット

初期ファームウェアについて

出荷時の初期ファームウェアとして、レバースイッチとUSBシリアル経由のコマンドでリレーと LEDをコントロール出来るファームウェアが書き込まれています。

初期状態でも、PCのターミナルからコマンドを送信して照明や扇風機などをON/OFFする用途に使用できます。 コマンドの中身はコマンド解説を参考にしてください。

初期ファームウェアはサンプルコードとしてArduino言語版MicroPython版ともに公開してるので、機能拡張時の参考にしてください。(書き込みファームウェアはArduino言語版です)

【資料】

サンプルコード(初期ファームウェア)
回路図(PDF)
リレーのデータシート
基板外形図
