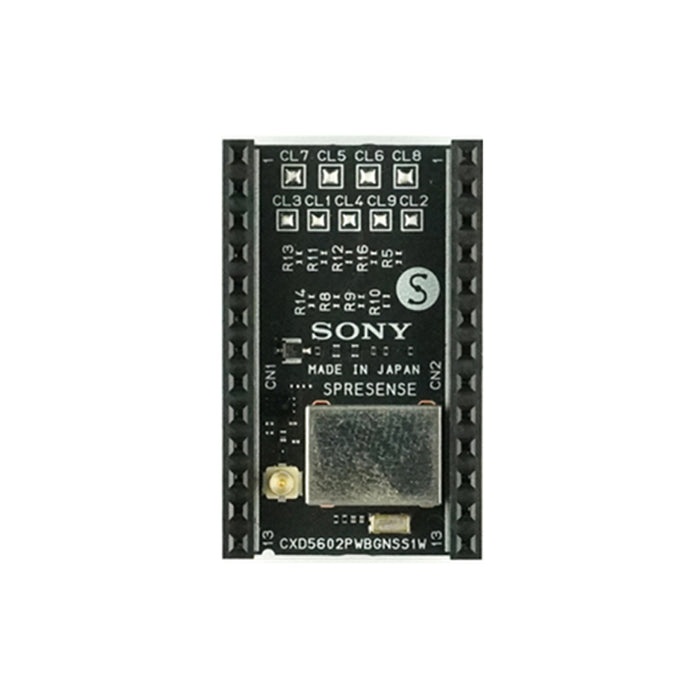

SPRESENSE GNSS アドオンボード【SONY-SPRESENSE-GNSS】

SPRESENSE GNSS アドオンボード【SONY-SPRESENSE-GNSS】

メーカー名:
型番:
SONY-SPRESENSE-GNSS
品質ランク:
M1
数量

納期:
4日程度

提携先在庫数:72個(2024/04/19 09:00現在)

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥8,470.00
(税込¥9,317.00)

SPRESENSE GNSS アドオンボード【SONY-SPRESENSE-GNSS】の概要

●特長

・低消費電力でありながら、GPS受信機能とハイレゾリューション・オーディオコーデックを搭載した IoT向けボードコンピュータ「SPRESENSEメインボード」用の拡張基板です。
・L1帯及びL5帯によるデュアルバンドの位置測位を実現するソニーセミコンダクタソリューションズ製のGNSS受信LSI「CXD5610GF」を搭載しています。 地面や近距離にある建造物などからの反射などの厳しい環境下においても、高精度で安定的な測位ができます。
注意
・本製品にはGNSS用のアンテナは同梱しておりません。別途外付けアンテナが必要となります。 公式の動作確認済みアンテナリストはこちら。 対応アンテナのANN-MB1-00の販売ページはこちら
・接続端子はU.FL規格であるためSMA接続のGNSSアンテナをご使用いただく場合には、別途U.FL(オス)-SMA(メス)変換ケーブルをご用意ください。
・本製品はLNAが搭載されていないため、使用できるアンテナはアクティブアンテナのみで、パッシブアンテナは使用できません。

●仕様

型名拡張ボード「CXD5602PWBGNSS1W」
GNSS受信 LSICXD5610GF
測位衛星システムGPS(L1C/A、L5)
GLONASS(L1OF)
BeiDou(B1I、B1C、B2a)
Galileo(E1 CBOC、E5a)
QZSS(L1C/A、L1S、L5)
SBAS(L1)
NavIC(L5)
GNSS受信感度コールドスタート時:-149dBm
ホットスタート時:-165dBm
トラッキング時:-167dBm
初期位置算出時間コールドスタート時:約24秒
ホットスタート時:約1秒
※オープンスカイ環境における測定値となり、受信環境によって初期位置算出時間は大きく変化します。
対応周波数L1/L5
IO電圧DC1.8V
アンテナ外部アンテナ
アンテナコネクタU.FL
制御インターフェースI2C:2pin、割り込み:1pin
サイズ33.0mm×20.6mm

【セット内容】

・SPRESENSE GNSS アドオンボード [CXD5602PWBGNSS1W] ×1

【資料】

開発ガイド
ドキュメント
回路図(PDF)
CXD5610GF 資料
