SEN-23517
スペクトルUVセンサー(AS7331 Qwiic)
マルツコード：
M2782-743
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/24 07:47 現在）

納期：
30営業日程度
数量
1個以上
￥5,476.00
(税込￥6,023.00)
20個以上
￥5,203.00
(税込￥5,723.00)
50個以上
￥4,929.00
(税込￥5,421.00)
100個以上
￥4,655.00
(税込￥5,120.00)

スペクトルUVセンサー(AS7331 Qwiic)【SEN-23517】

の概要

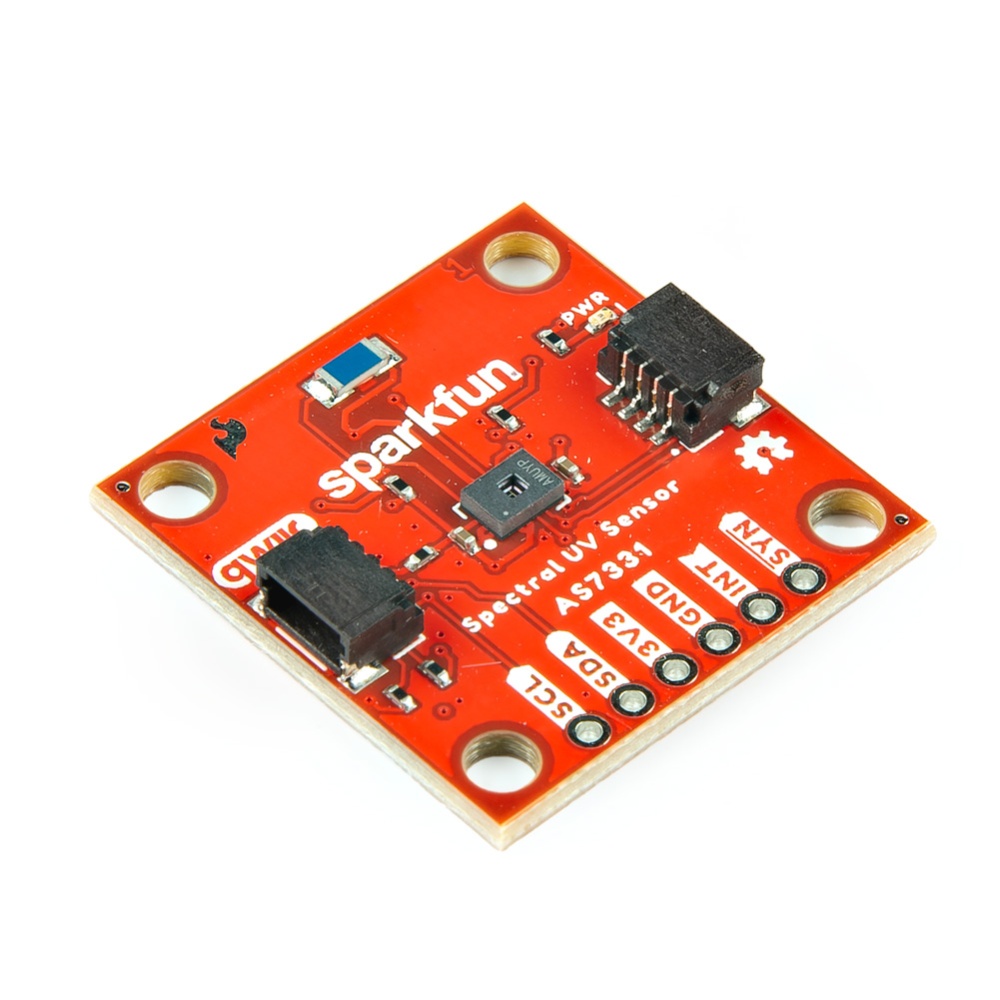

ams OSRAM製のUVセンサーAS7331を搭載したQwiic対応のスペクトルUVセンサーです。3つのチャネルでUVA(320～400nm)、UVB(280～320nm)、UVC(200～280nm)のUV放射を高感度かつ高精度で測定します。AS7331の3つのチャネルには、それぞれ干渉フィルタを組み込んだフォトダイオードがあります。
センサーには、単一測定(CMD)、連続測定(CONT)、同期開始(SYNS)、同期開始と終了(SYND)の4つの動作モードがあり、3つのモードすべてで測定間の自動電源オフ シーケンスにより低消費電流を実現します。

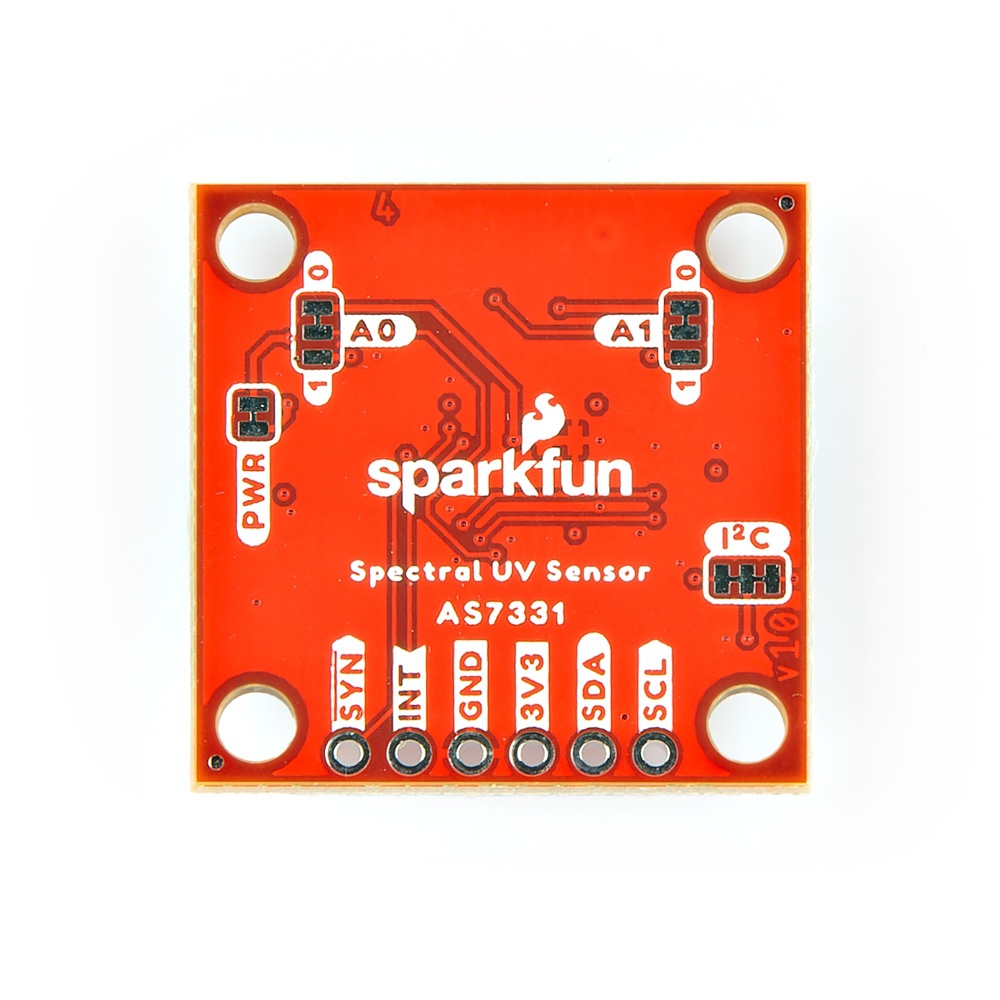

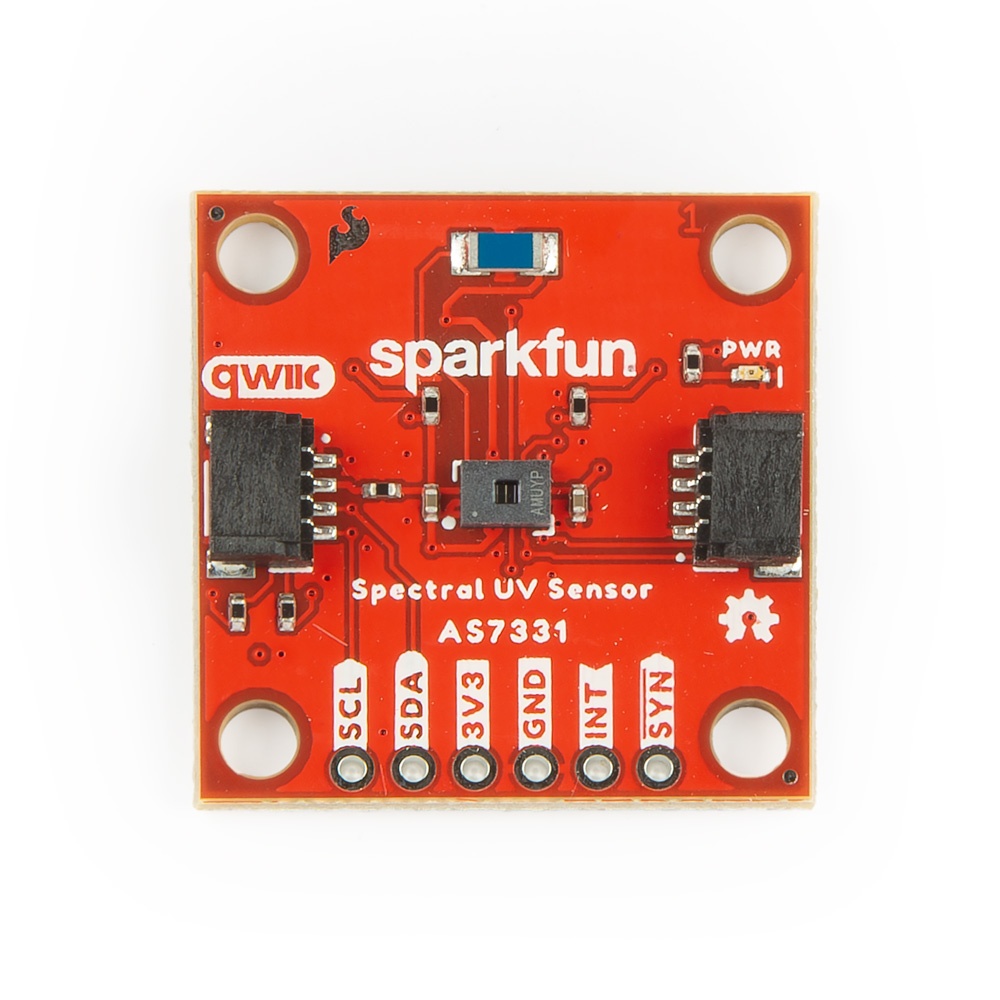

AS7331はI2Cで通信しますが、I2Cバスのピン(3.3V、GND、SDA、SCL)はボードの両側にある1組のQwiicコネクタにつながっています。さらに、ボードの下部にある2.54mmピッチのスルーホールヘッダーにもつながっています。このヘッダーには、センサーの割り込みピンと同期ピンも含まれます。AS7331には4つのI2Cアドレス(デフォルト：0x74)があり、ボードの背面にあるA1とA0のはんだジャンパーで設定できます。
AS7331の設定とUV放射データの受信用に、Arduinoのライブラリを作成しました。Arduinoライブラリマネージャーツールで「SparkFun AS7331」を検索してダウンロードするか、「ドキュメント」タブにリンクされているGitHubリポジトリからダウンロードしてください。

●仕様

・動作電圧：2.7V～3.6V
・消費電流：動作時1.42mA(typ)、スタンバイ時970μA、パワーダウン時1μA
・3つのUVチャンネル：UVA、UVB、UVC(それぞれ専用フォトダイオード付き)
・4つの動作モード：単一測定、連続測定、同期開始測定、同期開始/停止測定
・高ダイナミックレンジ：最大3.43E+10(解像度×ゲイン範囲)
・Qwiicコネクタ×2
・4つの調整可能なI2Cアドレス：0x74(デフォルト)、0x75、0x76、0x77

【資料】
・Schematic
・Eagle Files
・Board Dimensions
・Hookup Guide
・Datasheet (AS7731)
・Qwiic Info Page
・SparkFun AS7331 Arduino Library
・GitHub Hardware Repo
