SEN-23880
リニア3Dホール効果センサー(TMAG5273 Qwiic)
マルツコード：
M2782-746
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/07/02 19:49 現在）

納期：
30営業日程度
数量
1個以上
￥1,282.00
(税込￥1,410.00)
50個以上
￥1,218.00
(税込￥1,339.00)
100個以上
￥1,129.00
(税込￥1,241.00)
200個以上
￥1,026.00
(税込￥1,128.00)

リニア3Dホール効果センサー(TMAG5273 Qwiic)【SEN-23880】

の概要

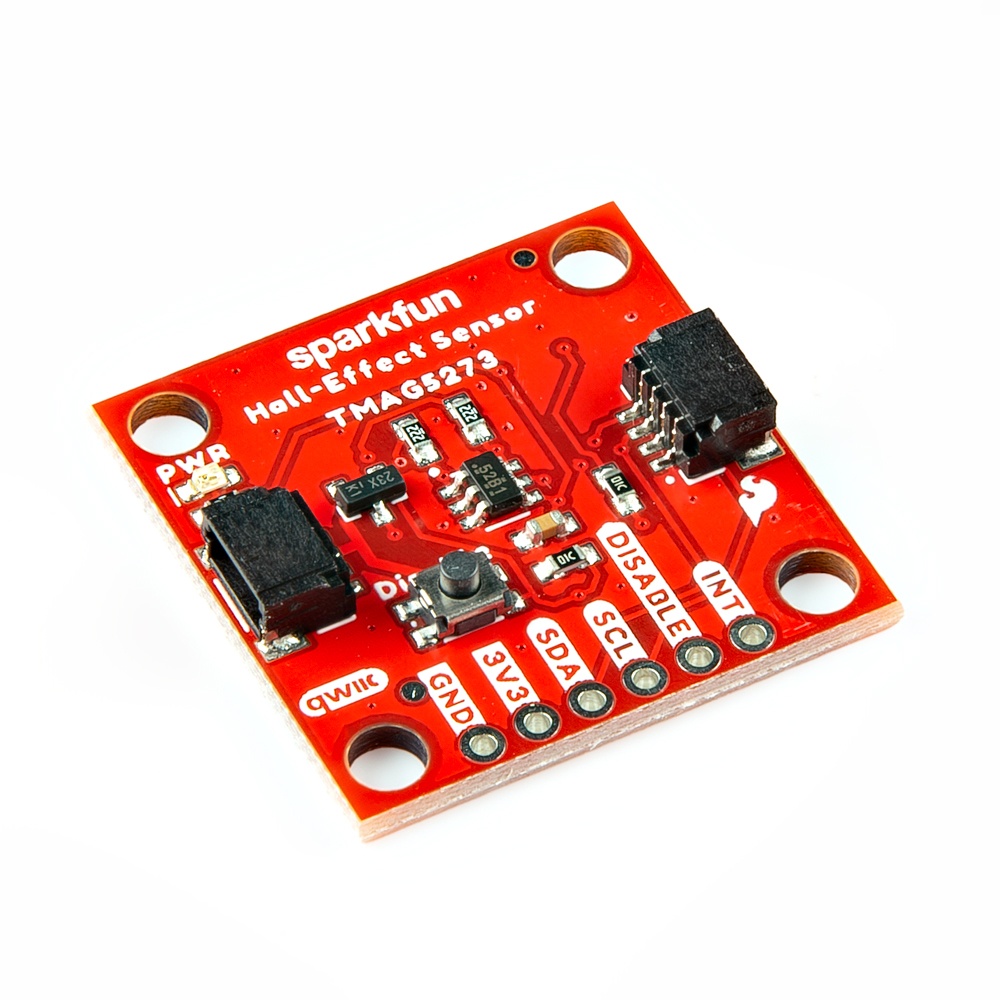

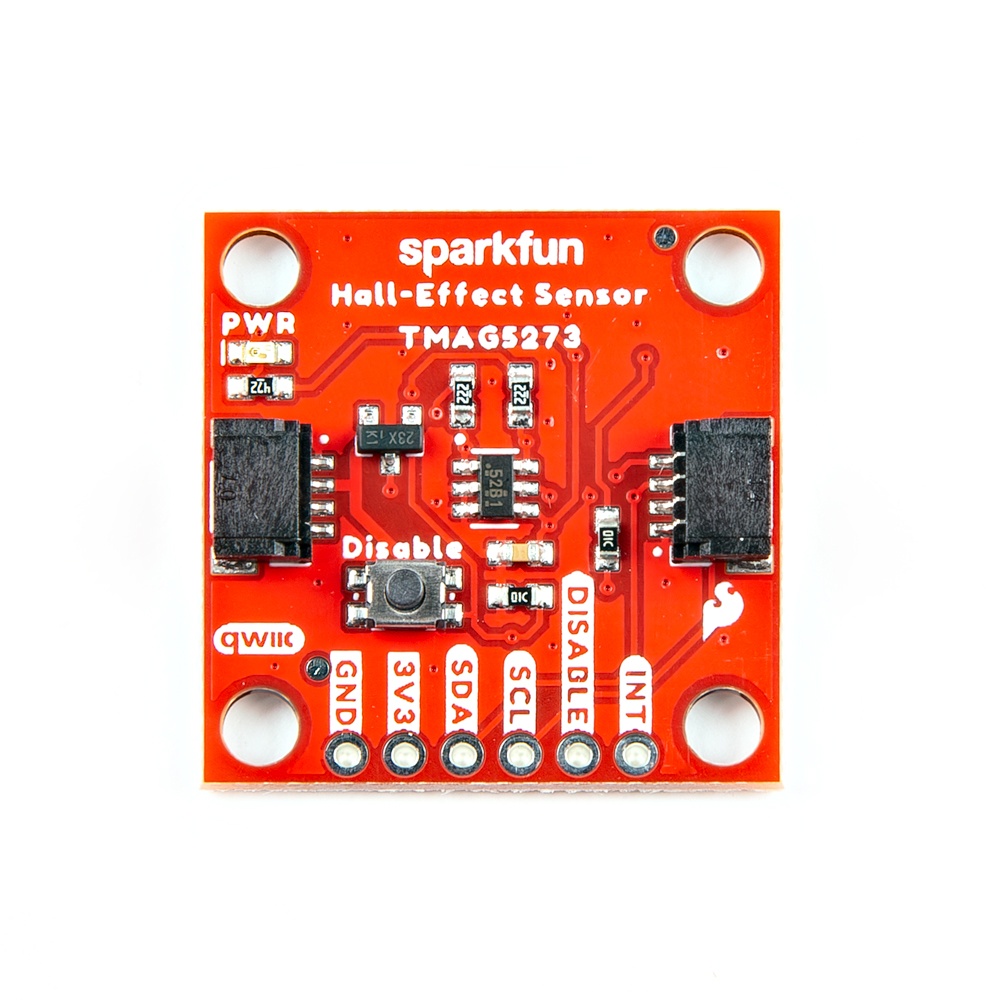

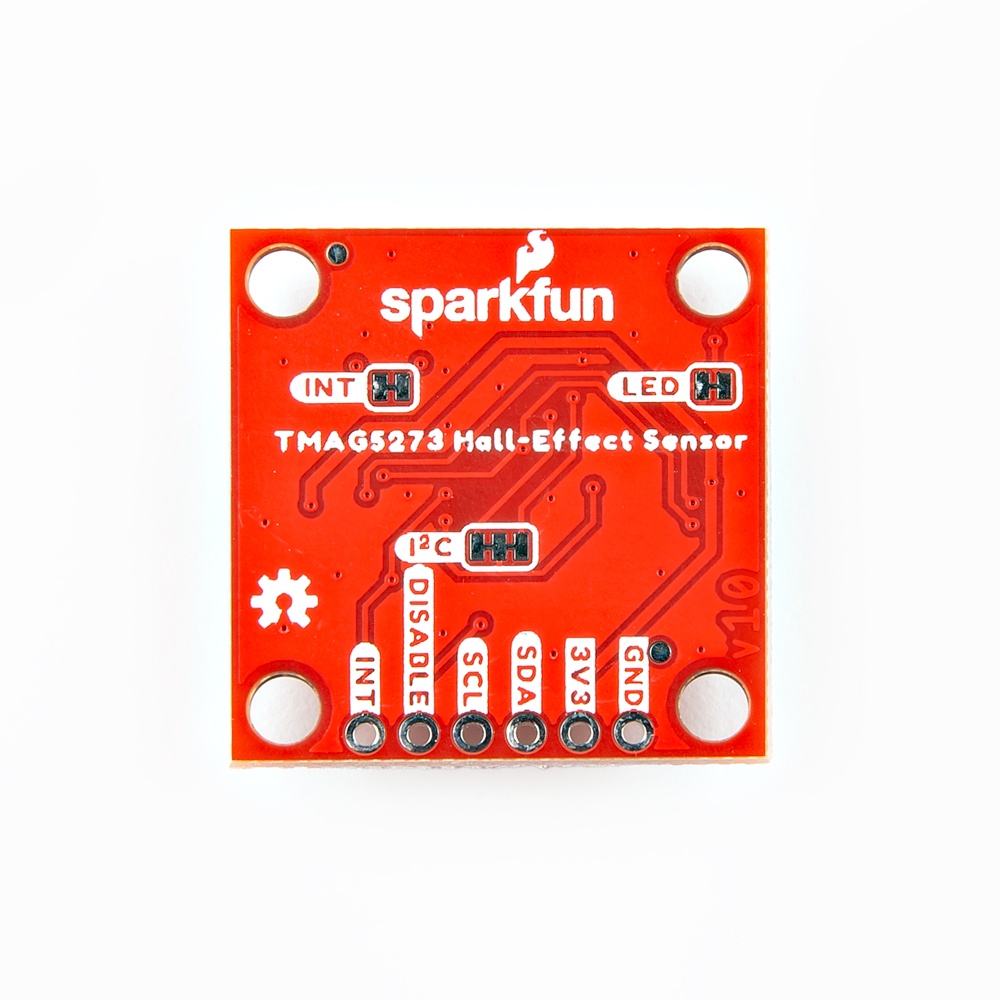

テキサスインスツルメンツ製の低電力で高精度の磁場センサーTMAG5273を搭載し、Qwiicに対応した1インチ×1インチのブレークアウトボードです。磁場の存在や強度、方向を3次元で検出でき、磁気近接検出、ドアと窓の感知、モバイルローターと制御などのアプリケーションに最適です。
TMAG5273は、±40mTまたは±80mTに設定可能な線形磁気範囲と、ゲインとオフセット調整機能を備えた統合角度計算エンジン(CORDIC)を備えています。さらに、磁気改ざん検出機能やウェイクアップ/しきい値設定機能を搭載し、I2Cインターフェースを介して、または専用の割り込みピンを使用して割り込みをトリガーするように設定できます。動作モードでの消費電力がわずか2.3mA(スリープモードでは1μA)と低く、標準精度は±0.5%と高精度です。
このボードはQwiicによるI2C経由で通信するため、はんだ付けをする必要がありません。必要に応じて、I2Cピンを2.54mmピッチのピンに分割することもできます。

●仕様

【ブレイクアウトボード】
・サイズ：1インチ×1インチ 標準フットプリント
・水平Qwiicコネクタ×2個
・取り付け穴：4個、4-40ネジ互換
・PTHピン：6個(3V3、GND、SCL、SDA、INT、無効)
・電源LED(赤)
・無効ボタン
【TMAG5273 ホール効果センサー】
・I2C アドレス：0x35(デフォルト)
・磁気範囲(感度)：±40mT(820LSB/mT)、±80mT(410LSB/mT)
・磁気ドリフト：5%
・回転精度：±0.5°/360°回転
・電圧範囲：1.7～3.6V
・消費電流：スリープ5nA、ウェイクアップ/スリープ1μA、アクティブ2.3mA
・動作温度範囲：－40℃～＋125℃
・温度補正/測定機能内蔵(範囲：－40℃～＋170℃)
・設定可能なデータレート：CRCサポート

【資料】
・Schematic
・Eagle Files
・Board Dimensions
・Hookup Guide
・Datasheet (TMAG5273)
・Qwiic Info Page
・TMAG5273 Arduino Library
・GitHub Hardware Repo
