V-ONE-PRINTER-SET
電子回路プリンタV-One(ドリルセット)
マルツコード：
M2783-252
品質ランク：
M1
自社在庫数：
0台
（ 2025/05/02 01:43 現在）

納期：
お問合せ下さい
数量
1台以上
応相談

電子回路プリンタV-One(ドリルセット)【V-ONE-PRINTER-SET】

の概要
参考価格：870,000円(税別) + メーカー諸経費

【注意事項】
・メーカー諸経費を含めた合計金額は台数等により異なりますので都度お見積りとさせて頂きます。
FR1/FR4などのプリント基板やPET(ポリエステル)、PEN(ポリエチレンナフタレート)などのフレキシブル基板に配線を描写できるデスクトップサイズの電子回路プリンタで、1時間程度で自分自身でプリント基板を作成することができます。CADデータ(Gerberデータ)をパソコンにインストールしたV-Oneソフトウェアにインポートすることで導電性インクによる配線の描写を行います。さらに、焼結、はんだペーストの塗布とリフロー、ドリルユニットに付け替えることでスルーホールの作成なども1台で行うことができます。
印刷できる範囲は4.5インチ(116mm)×5インチ(128mm)で、印刷は線幅0.2mm、ピンピッチ0.65mmまで可能です。また、両面印刷に対応し、リフロー温度は最高240℃となっています。使用する材料は導電性インクとはんだペーストのみで、有害なエッチング工程などは不要です。
FR4のプリント基板(2×3インチ10枚、3×4インチ6枚)、導電性インク、はんだペースト、ディスペンサ、ドリルユニット、基板固定クランプと固定用ネジ、電源/USBケーブル、Z軸プロープ、帯電防止ピンセットなどが付属しているので、購入するとすぐにプリント基板の作成を開始できます。

●特長

・外部のプリント基板(PCB基板)の試作/製作依頼に頼らず、自ら試作製作が可能となり納期日数ゼロを実現します。
・外注先でのPCB基板の製作/製造に不良があった際、修正品が到着するまでに更に数週間を必要とします。V-Oneでは、失敗しても材料費などの僅かな追加コストですぐに修正基板を製作可能なため、製作費用及びタイムロスの削減を実現します。
・ソフトウエアは多くのCADソフトから生成可能なGerberファイルでの取り扱いとなり、操作性も直感的な操作が可能なため容易に作業を行えます。ビデオを使ったチュートリアルも充実しており、主にマウス操作で扱えます。ユーザフレンドリーなソフトウエアは、定期的にアップデートされ、利便性は常に向上されています。
・V-Oneは指定基板への配線印刷から始まり、はんだペースト塗布、リフロー機能、スルーホール実装のためのドリル機能も備わっています。さらに、PCB基板やフレキシブル基板向け導電性インク、はんだペースト、各サイズ径のノズルやFR4、Raspberry Pi向け基板などの付属品も充実しています。
・基板製作のためにPCBエッチングを行う場合、環境に有害なプロセスを扱うことになりますが、VOLTERA社製V-Oneを用いたPCB印刷は必要な箇所のみの材料塗布で済ませ、有毒性化学物質は必要とせず環境に配慮していると言えます。

●仕様

寸法257mm×390mm×207mm
重量7kg
ヒーター能力最大240℃ 昇温2℃/s
ワークスペース上でインク焼結、はんだリフローが可能
電気容量100～120VAC 4.7A(50/60Hz)、575W
PC環境Windows10(64ビット)以上/Mac OSX10以上、USBケーブルにて通信
ファイル形式Gerber
各種CADソフトから回路/レジスト/はんだ印刷/ドリル加工などのデータをGerberに変換
印刷範囲128mm×116mm
印刷能力(最小描画能力)0.2mm幅、ピッチ0.65mm、φ0.5、チップサイズ1005
構成部分解能X=10μm、Y=10μm、Z=0.625μm
適応基板FR1/FR4/PI/PET など
シート抵抗12mΩ/Sq(線幅0.2mm、高さ70μm)
はんだ印刷最小ピッチ0.5mm
はんだ(オプション)ペースト：Sn42/Bi57.6/Ag0.4
ワイヤ：SnBiAg1(フラックス必要)
推奨はんだ付け温度：180℃～210℃

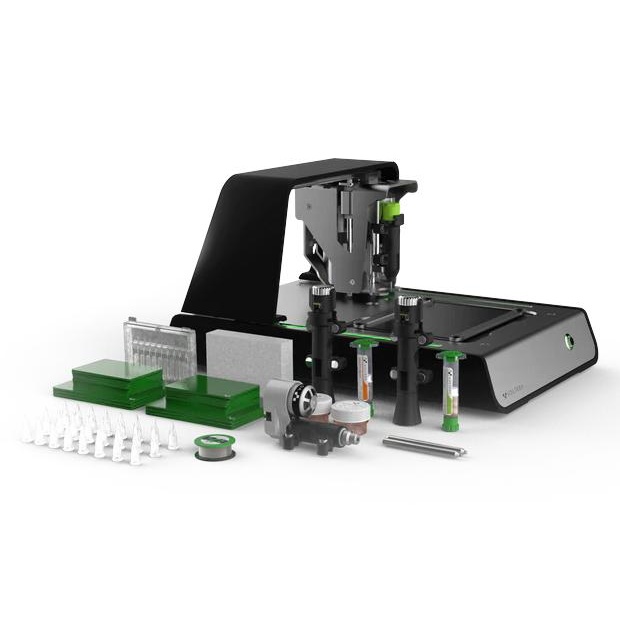

【構成】
・V-One本体
・導電性インク(組成：銀、数量：2ml、カートリッジ付き)
・はんだペースト(組成：Sn42Bi57.6Ag0.4、数量：2ml、カートリッジ付き)
・Z軸プロープ
・ディスペンサ(導電性インク、はんだペースト用)×2
・キャップ×3
・基板固定クランプ×2
・電源ケーブル
・USBケーブル
・使い捨てノズル×25
・クランプ固定用ネジ×4
・FR4基板(2×3インチ)×10
・FR4基板(3×4インチ)×6
・はんだスプール
・スターターキット(Hello World Kit)
・帯電防止ピンセット
・ドリルユニット


在庫状況：営業所に在庫はございません。
