ATOMIC PWMベース(EG27324)【M5STACK-A114】

ATOMIC PWMベース(EG27324)【M5STACK-A114】

メーカー名:
型番:
M5STACK-A114
品質ランク:
M1
数量

自社在庫数
4
2024/04/24 00:11 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥891.00
(税込¥980.00)

ATOMIC PWMベース(EG27324)【M5STACK-A114】の概要

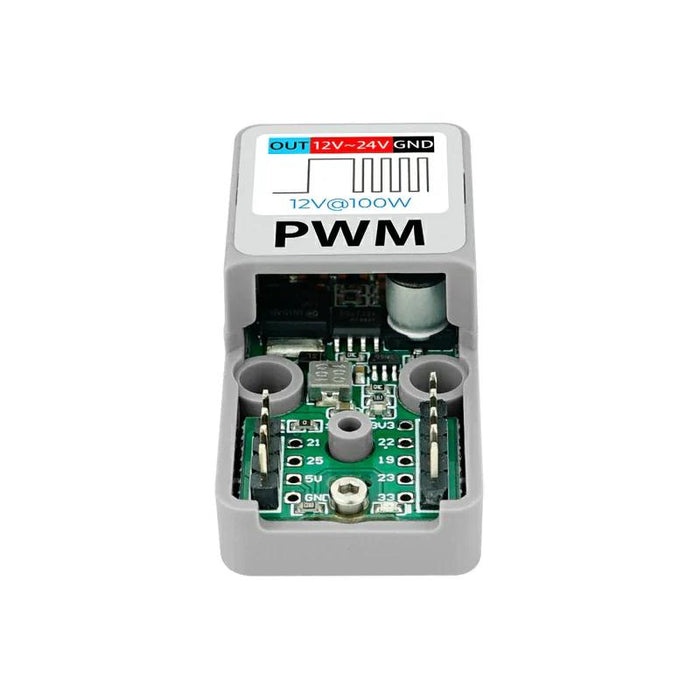

本製品はFDD8447L搭載 ATOM PWMキットから PWMモジュールのみを取り出した製品です。ATOM本体は含まれません。

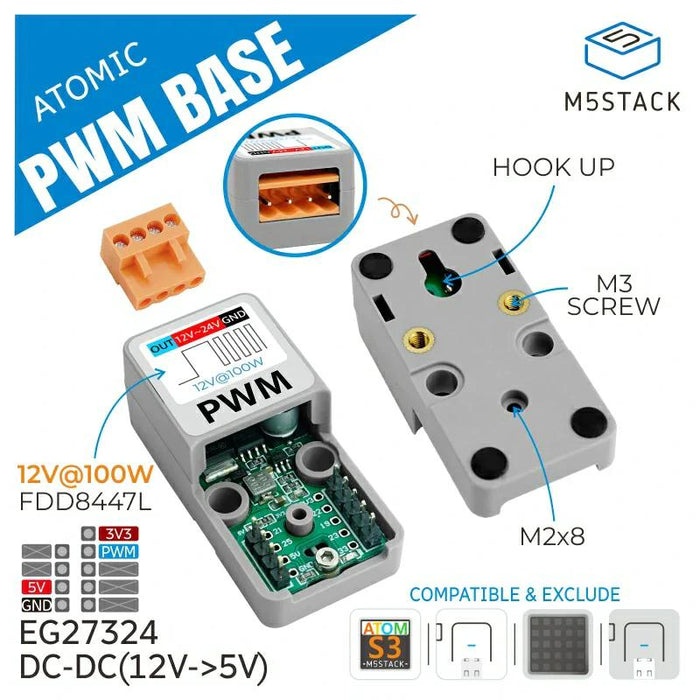

ATOMシリーズメインコントローラ互換の単一チャンネルPWM制御DCドライバです。12~24 VのDC電源入力に対応します。出力信号のデューティサイクルは、内蔵のMOSFETスイッチにより制御されます。最大負荷容量は12 V@100 Wで、内蔵のDCDC降圧回路より、入力電源で負荷を駆動しながら、デバイス全体に電力を供給することができます。

ATOMシリーズ内蔵のWi-Fi機能により、リモート・コントロールが実現可能です。ハイパワーDCモーターのPWM速度制御や産業用ヒーティングワイヤ制御などの用途に適しています。

ATOM LITEATOM MatrixATOMS3 LITEATOMS3にマウントすることができます。

●特長

・単一チャンネル低レイテンシPWM信号出力
・ハイパワーMOSFET、出力容量 12 V@100 W
・1 x GROVE拡張インターフェース
・DC-DC(12 V to 5 V)変換回路内蔵
・取り付け、操作が簡単
・開発プラットフォーム:Arduino/UIFlow

●仕様

ドライバチップEG27324
MOS FETFDD8447L
最大出力電圧100 W
入力電圧範囲DC 12~24 V
駆動チャンネル数1
電源インジケータ
製品サイズ24 × 48 × 18 mm
製品重量9.9 g

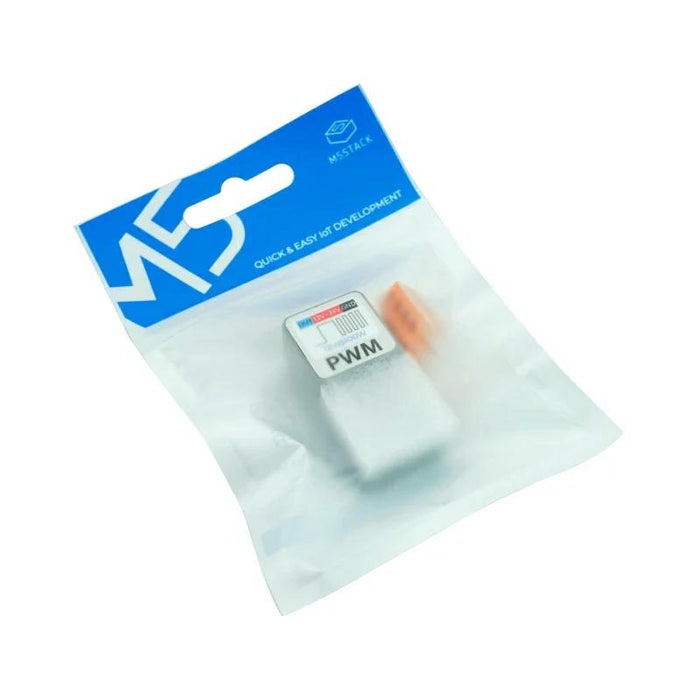

【セット内容】
・Atomic PWM Base ×1
・3.96-4P ターミナル ×1

【資料】
ドキュメント
EG27324 データシート
FDD8447L データシート
ME3116AM6G データシート
