ATOMIC CAN-BUSベース(CA-IS3050G)【M5STACK-A103】

ATOMIC CAN-BUSベース(CA-IS3050G)【M5STACK-A103】

メーカー名:
型番:
M5STACK-A103
品質ランク:
M1
数量

自社在庫数
4
2024/04/20 12:48 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥1,128.00
(税込¥1,240.00)

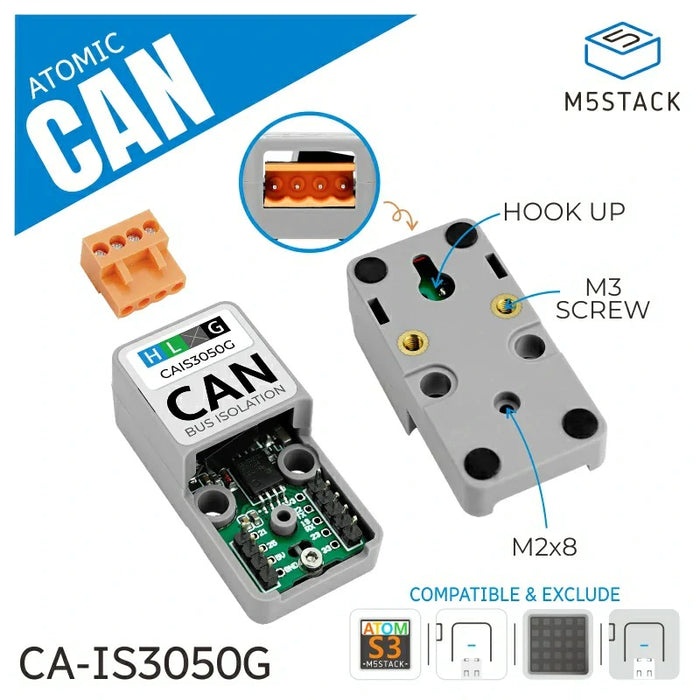

ATOMIC CAN-BUSベース(CA-IS3050G)【M5STACK-A103】の概要

ATOMシリーズコントローラと互換性のあるCANバス通信ユニットです。DC/DC絶縁電源チップ内蔵により、ノイズを分離し、敏感な回路の損傷を防ぎます。

通信バスは最大110ノードに対応し、大規模なシステムでも優れた拡張性を実現します。通信伝送速度は最大1 Mbpsで、高速で信頼性の高いデータ転送が可能です。

-12 ~12 Vのコモンモード電圧範囲に対応し、過電圧保護、故障保護、過熱保護等の多数の保護機能を備えています。これらの機能により、電磁干渉、過電圧、電流ピーク、その他好ましくない要因から効果的に保護され、通信信号の安定性と信頼性が確保されます。

●特長

・5000 Vrmsの絶縁・耐圧電圧
・ATOM Matrix/ATOM Lite/ATOMS3/ATOMS3 Liteに適合
・CANバス マルチポイント通信
・絶縁DC-DCコンバータ内蔵
・最大信号速度 1 Mbps
・様々な保護機能を搭載

●仕様

外部ポートVH-3.96-4P
CANトランシーバーの種類CA-IS3050G
最高通信レート1 Mbps
サポートされるノード数110
低ループ遅延150 ns
コモンモード電圧-12~12 V
製品重量11.1 g
寸法24 × 48 × 18 mm
ケース素材プラスチック(PC)

【セット内容】
・ATOM CA-IS3050G搭載 CAN BUSベース ×1
・3.96-4P 端子 ×1

【資料】
ドキュメント
CA-IS3050Gデータシート
・EasyLoader(リンクを押下でダウンロードできます)
 -ATOM_CAN_RECEIVE
 -ATOM_CAN_SENDER
・作例(GitHub)
 -ATOM CAN通信テスト

営業所在庫状況

好評発売中
営業所 在庫数
秋葉原営業所 1個
