M5Stack用QRコードスキャナーユニット【M5STACK-U173】

M5Stack用QRコードスキャナーユニット【M5STACK-U173】

メーカー名:
型番:
M5STACK-U173
品質ランク:
M1
数量

自社在庫数
15
2024/05/18 12:53 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥2,768.00
(税込¥3,044.00)

M5Stack用QRコードスキャナーユニット【M5STACK-U173】の概要

M5Stack用の1次元/2次元コードスキャナーユニット

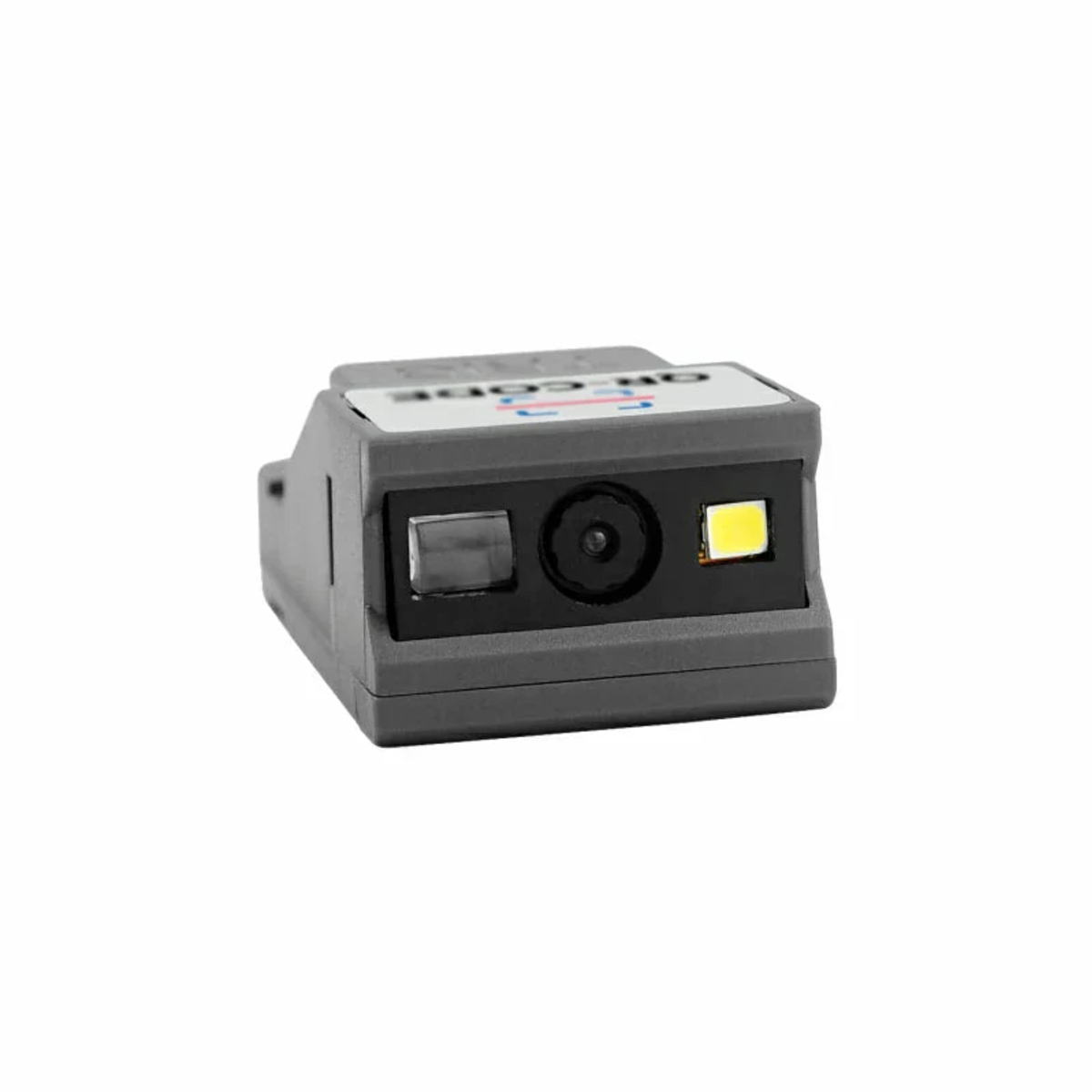

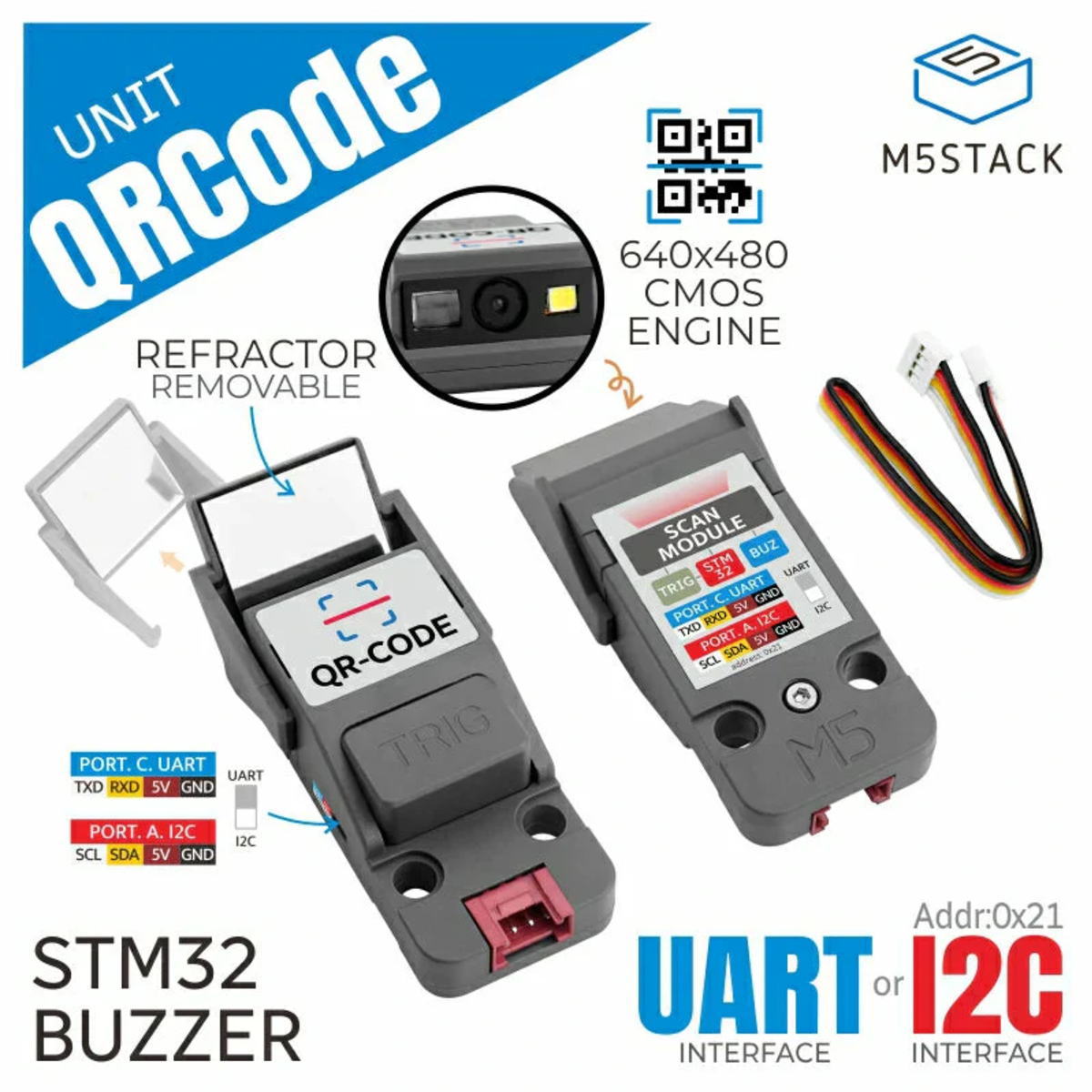

M5Stackに接続して使用する3種類の2次元コードと8種類の1次元コードの読み取りができるスキャナーユニットです。解像度640×480のCMOSセンサーとコードキャプチャエンジンを搭載し、バス変換と制御はSTM32F030マイコンで行います。データ通信はI2CとUARTで行い、トグルスイッチで切り替えられます。ファームウェアのアップグレードも可能です。そのほか、スキャントリガーボタン、ブザー、白色LED照明などを搭載し、焦点合わせ/照準の状態はブザーと緑色LEDで知らせます。また、トリガーモードを連続/マニュアル動作にプログラミングで設定できます。バーコードのスキャンが必要な物流業、小売業、製造業などの分野に向いています。

●特長

・STM32F030F4P6(32ビットARM Cortex-M0プロセッサ)
・2次元コードは3種類、1次元コードは8種類に対応
・ファームウェアのアップグレードが可能

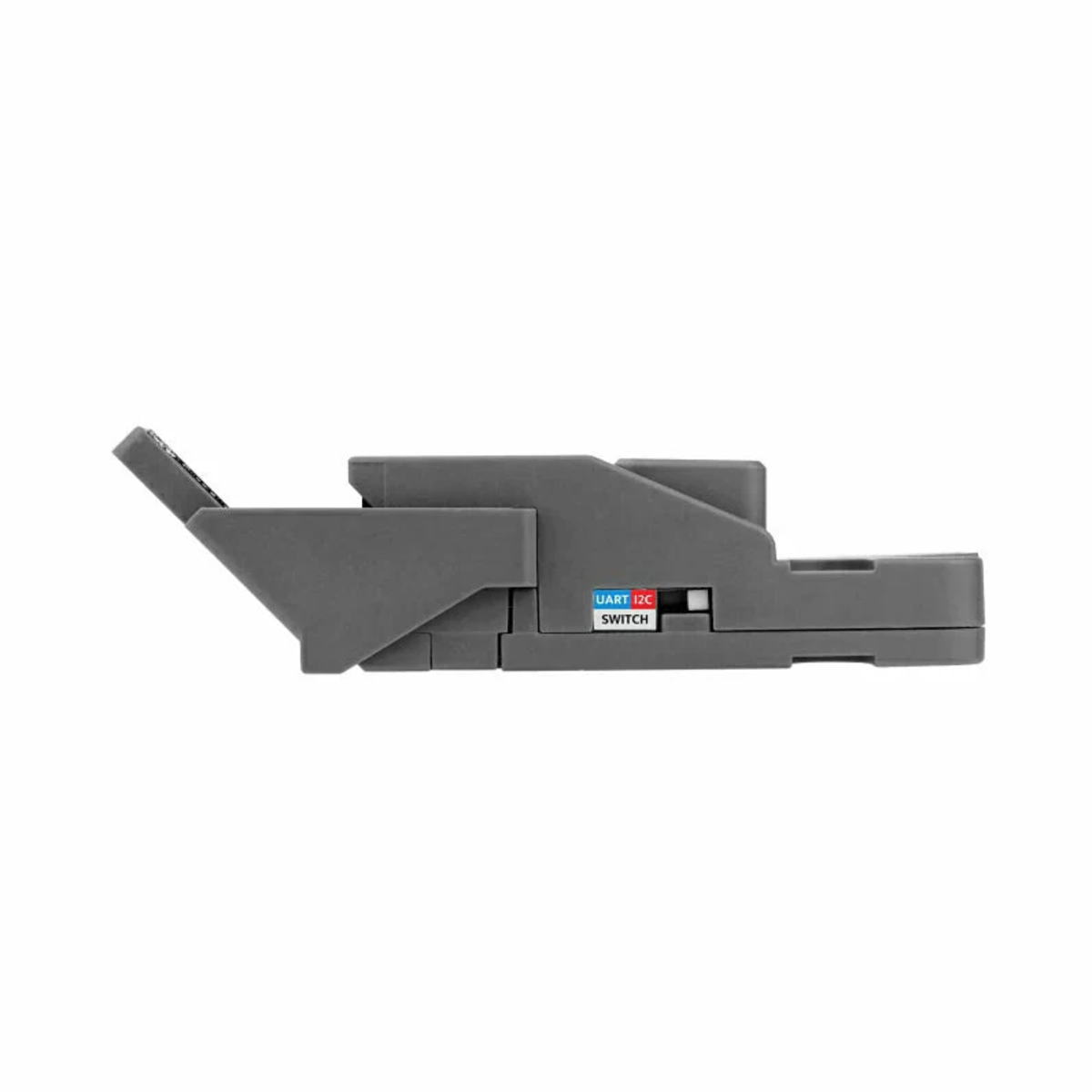

・I2C/UART通信インターフェースの切り替えスイッチを内蔵
・ブザー音声プロンプトを内蔵
・LED照明を内蔵
・焦点合わせ/照準(focusing and aiming)機能を搭載
・スキャン角度変更用反射スキャンヘッドを搭載

【セット内容】
・QRコードスキャナ ーユニット ×1
・HY2.0-4P ケーブル(20cm) ×1

【用途】
・物流業
・小売業
・製造業

●仕様

MCUSTM32F030F4P6(32ビットARM Cortex-M0)
センサ解像度640×480 CMOSセンサー
照明白色LED
焦点合わせ/照準緑色LED
対応QRコードPDF417、QR Code、Data Matrix
対応1次元コードCode39、Code93、Code128、
EAN-13、EAN-8、UPC-A、 UPC-E、Interleaved 2 of 5
認識読み取り精度≧ 5mil
プリントコントラスト≧ 20%
スキャン角度仰角±55 °/偏角 ±55 °(反射スキャンヘッドで調整可)
通信インターフェースI2C/UART(0x21)
ケース素材プラスチック(PC)
サイズ65.8×18.4×15.8 mm


【資料】

ドキュメント
QRCODE モジュールデータシート
AT シリアルポートインストラクションマニュアル
・Arduinoサンプルコード
 ーUNIT QRCode - I2C モード
 ーUNIT QRCode - UARTモード
