M5Stack用DAC2ユニット【M5STACK-U012-B】

M5Stack用DAC2ユニット【M5STACK-U012-B】

メーカー名:
型番:
M5STACK-U012-B
品質ランク:
M1
数量

自社在庫数
14
2024/05/22 04:54 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥1,128.00
(税込¥1,240.00)

M5Stack用DAC2ユニット【M5STACK-U012-B】の概要

15ビット高分解能DACチップGP8413を搭載したM5Stack用ユニット


M5StackにGroveコネクタで接続し、I2Cインターフェースから入力した15ビットのデジタル値を0~10V(または0~5V)のアナログ信号に変換して出力するユニットです。2チャンネルを出力できるD/AコンバータGP8413を使用しています。最大8台までデバイスを接続して同時に動作させることが可能、出力短絡保護などの安全機能も組み込まれ、高精度と高い信頼性、拡張性を実現します。

●特長

・2チャンネル
・15ビットの高分解能
・DC/DCコンバータで昇圧し、0~10Vの出力を実現
  出力電圧:0~10V、0~5V
  出力電圧誤差:0.2%未満
  出力電圧直線性誤差:0.01 %

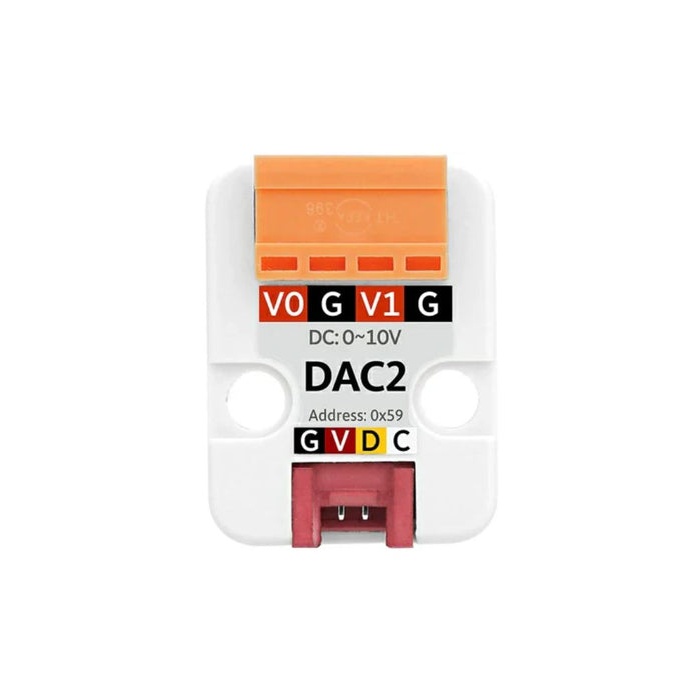

・出力端子:VH3.96-4ピンコネクタ

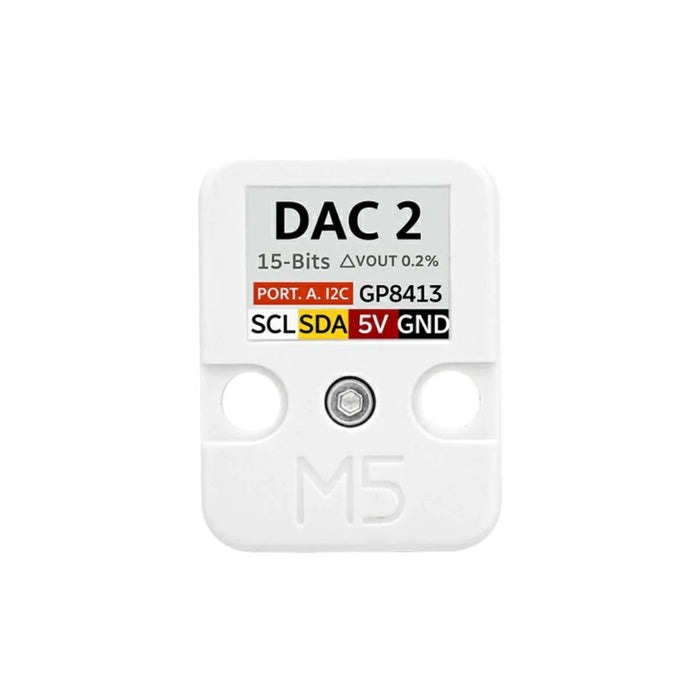

・インターフェース:I2C(アドレス0x59、デフォルト)
・電源電圧:5V(Grove互換インターフェースから給電)
・Arduinoでの開発をサポート
・レゴ互換の取り付け穴を二つ搭載
・サイズ:32×24×10.2mm
・重量:5g

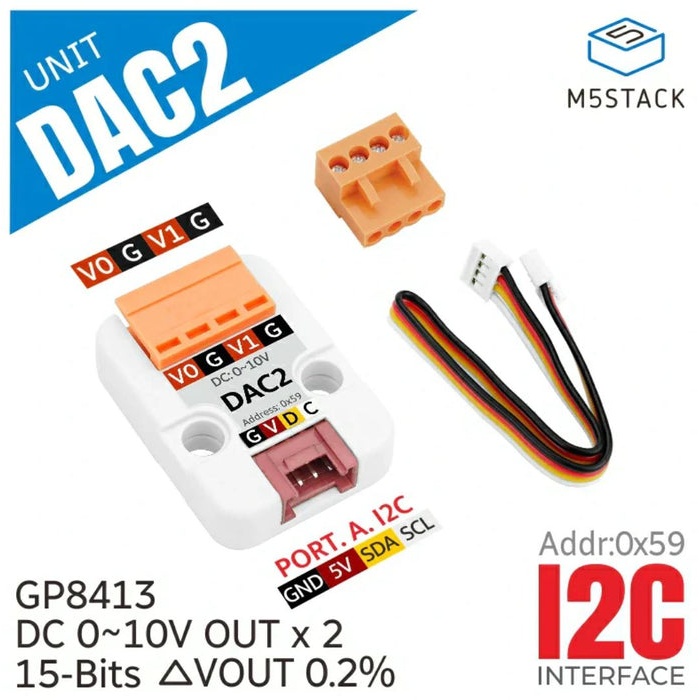

【セット内容】

・M5Stack用DAC2ユニット 本体 ×1
・VH3.96-4ピンコネクタ ×1
・Grove互換ケーブル ×1


【資料】

ドキュメント
