Artix UltraScale+ FFVB676 FPGAボード【XCM-502L-25P】

Artix UltraScale+ FFVB676 FPGAボード【XCM-502L-25P】

メーカー名:
型番:
XCM-502L-25P
環境区分:
RoHS対応
品質ランク:
M1
数量

納期:
4日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥185,000.00
(税込¥203,500.00)

Artix UltraScale+ FFVB676 FPGAボード【XCM-502L-25P】の概要

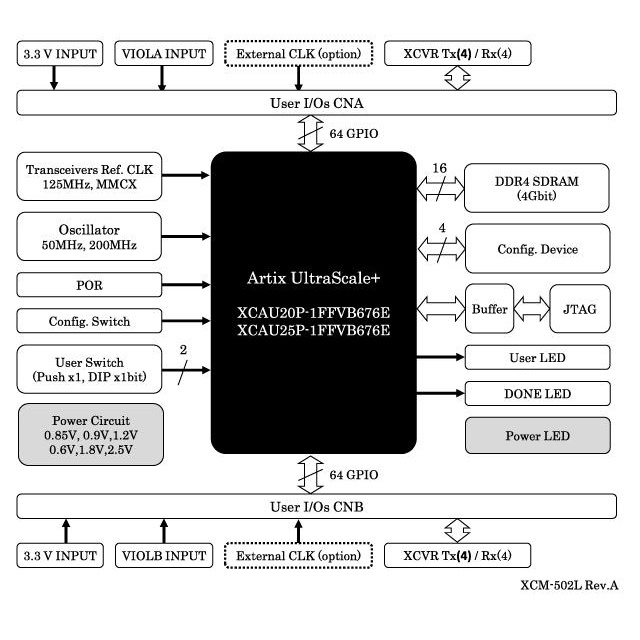

●特長

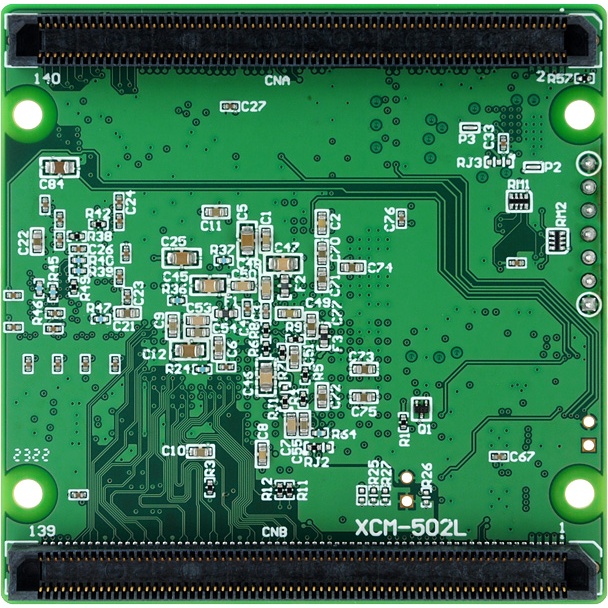

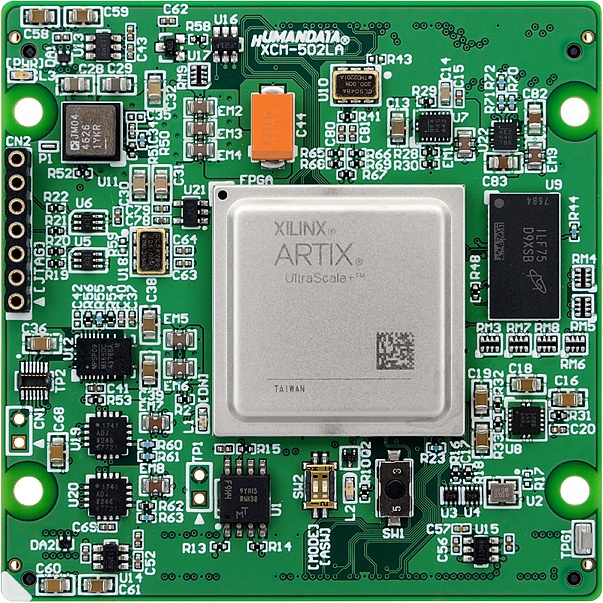

・XCM-502L-25Pは、AMD社のFPGAである、Artix UltraScale+ (FFVB676)を搭載したFPGAボードです。Artix UltraScale+の評価、試作にご活用いただけます。

・FPGA : Artix UltraScale+ XCAU25P-1FFVB676Eを搭載
・豊富なI/Oを外部引き出し(128本)
 -CNA : 64本(HD) / CNB : 64本(HP)
 ※I/O用電源(VCCOA/VCCOB)は外部から供給
 ※HDは、High Density I/Oで、1.2Vから3.3VのI/O電圧をサポートします
 ※HPは、High Performance I/Oで、1.0Vから1.8VのI/O電圧をサポートしています
・オンボードクロック
 -汎用 : 50MHz(Vcco連動), 200MHz(LVDS)
 -外部入力可能(CNA/CNB)
・GTY Transceivers 評価可能
 -リファレンスクロック : 125MHz(LVDS)
 -Tx/Rxペアを各コネクタに引き出し
 -CNA : Txペア/Rxペア 各4チャンネル
 -CNB : Txペア/Rxペア 各4チャンネル
 -リファレンスクロックをCNA/CNBから供給可能
・高速通信に対応したERF8/ERM8コネクタ(samtec社製)を採用
・コンフィギュレーションROM
 -Quad SPI ROM : MT25QU128 (Micron, 128Mbit)
・DDR4SDRAM 搭載
 -MT40A256M16LY-062E:F (Micron, 4Gbit)
・7ピンJTAGコネクタ装備
 -FPGAへのコンフィギュレーション
 -コンフィギュレーションROMへのISP
 -JTAG Buffer回路で、安定したダウンロードを実現
・電源 : 3.3V、VCCOA、VCCOB
 -VCCINT、0.9V、1.2V、1.8V、2.5V、0.6Vをボード内で生成
 -電源シーケンサ搭載(投入時)
・汎用LED : 1個
・汎用スイッチ : 2個
 -プッシュボタンスイッチ×1
 -DIPスイッチ×1bit
・コンフィギュレーション用リセット機能
・Vccoを分離(CNA/CNB)(製造時には1.8Vでテスト)
・10層基板を採用(Blind Via)
・I/Oの配線長コントロール(メモリは別途管理)
 -CNA=LVDS_25, CNB=LVDSで使用可能
 -各I/O規格について、FPGAの資料などを元にユーザにて検討をお願いします
・基板寸法 : 65mm×65mm
・RoHS指令対応
