USB-208

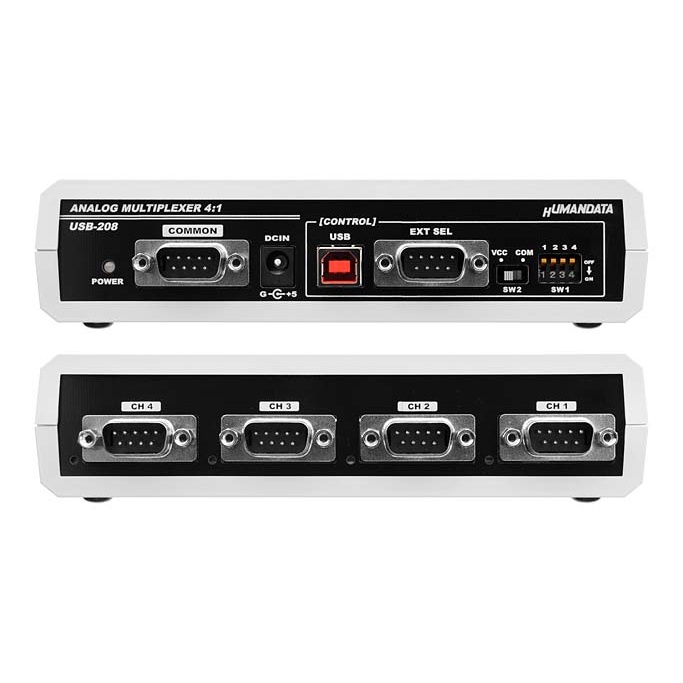

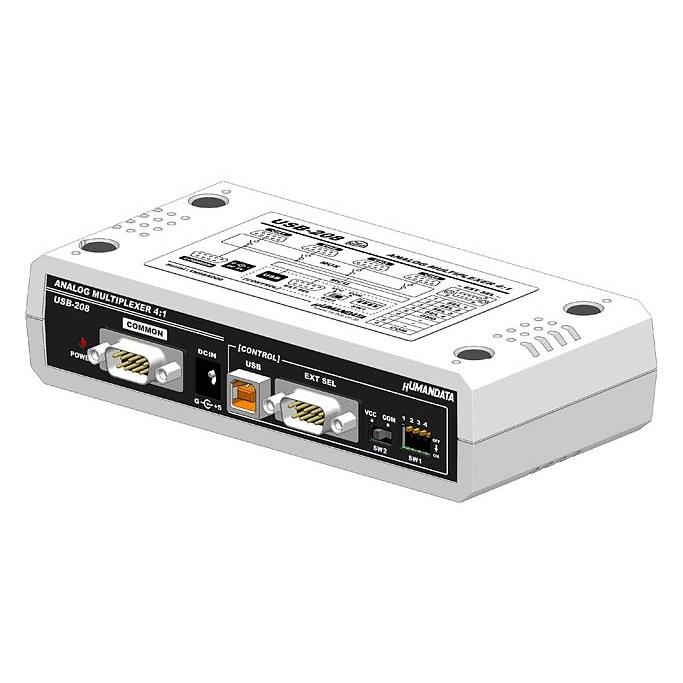

USB対応 アナログマルチプレクサ 4:1
マルツコード：
M2786-727
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/04 09:09 現在）

納期：
4営業日程度
数量
1個以上
￥47,500.00
(税込￥52,250.00)

USB対応 アナログマルチプレクサ 4:1【USB-208】

の概要

●特長

・RS-232CやRS-422/485、その他のアナログ信号の4つのチャネルを自動切り換え
・最大±25Vまでのアナログ信号をサポート
・データレート : 最大20Mbps
・USB経由でPCから簡単なコマンドを送信して切換
　－無償アプリケーションを用意。汎用のターミナルソフト TeraTermなども使用可
・外部入力により切換
　－スイッチ設定により無電圧(ドライ)接点入力またはDC5V～24V入力の切り替え可能
・本体の切り換えスイッチにより手動切換
・組み込みLinux機器から制御可能
　－USBポートは、標準のCDC-ACMクラスのデバイスとして動作します。CDC-ACMデバイスドライバが組み込まれたLinuxディストリビューションでは、ドライバをインストールすることなくお使いいただけます。Linuxでお使いの場合は、ご購入前にデモ機で評価をお願いします。ヒューマンデータ社ではLinuxそのものの使い方のサポートを行っていません。
・強い引き抜き力の産業用USBコネクタを採用
・USBラインのESD保護
・USB A-Bケーブル 1.8m長 付属
・ACアダプタ(DC5V)付属
・外形寸法 165mm×80.5mm×39mm(突起部含みません)
・RoHS指令の規制10物質不使用

●仕様

電源DC5V/150mA以下
USBコネクタより供給(バスパワー)
または付属ACアダプタより供給
切換ポート数4
アナログ信号範囲±25V
アナログ信号
データレート		最大20Mbps
搭載LSIMAX14778 アナログマルチプレクサ(ADI製)
コモンポートD-Sub9ピン(オス)
取付ネジ#4-40 UNC
取付ネジM2.6ミリネジも付属、交換可能
切換ポートD-Sub9ピン(オス)×4
取付ネジ#4-40 UNC
取付ネジM2.6ミリネジも付属、交換可能
制御用USBポートUSB Bコネクタ
仮想COMポートによる通信制御
USB2.0準拠 (Full Speed対応)
ESD保護 ESD11kV
外部入力コネクタD-Sub9ピン(オス)
取付ネジ#4-40 UNC
取付ネジM2.6ミリネジも付属、交換可能
外部入力仕様無電圧(ドライ接点)入力(VCC側)
フォトカプラ絶縁入力(COM側)
・入力電圧 : DC5V～24V
・入力インピーダンス : 2.8KΩ
・OFF→ON電圧 : 4.3V以上
・ON→OFF電圧 : 3.6V以下
・最小OFF電流 : 0.9mA
表示LED電源表示LED
チャネル選択表示×4
使用温度範囲－20℃～＋60℃(結露等なきこと)
使用湿度範囲10～85%RH(結露等なきこと)
保存温度範囲－20℃～＋60℃(結露等なきこと)
保存湿度範囲10～85%RH(結露等なきこと)
質量(本体のみ)約350g
外形寸法(突起物含まず)165mm×80.5mm×39mm

【製品構成】
・本体
・USB A-Bケーブル 1.8m
・ACアダプタ(DC5V)
・D-Sub9ピン用M2.6取付ネジ(#4-40 UNCは取付済み)
・製品マニュアル
