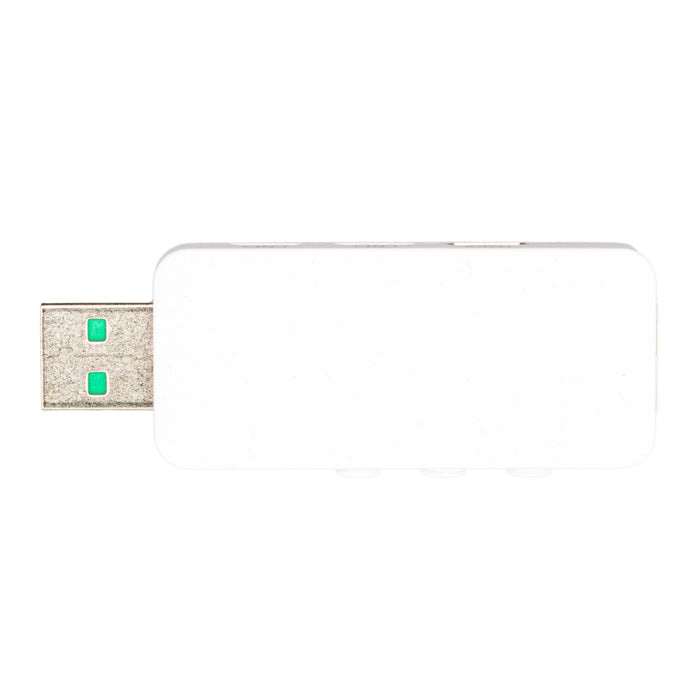

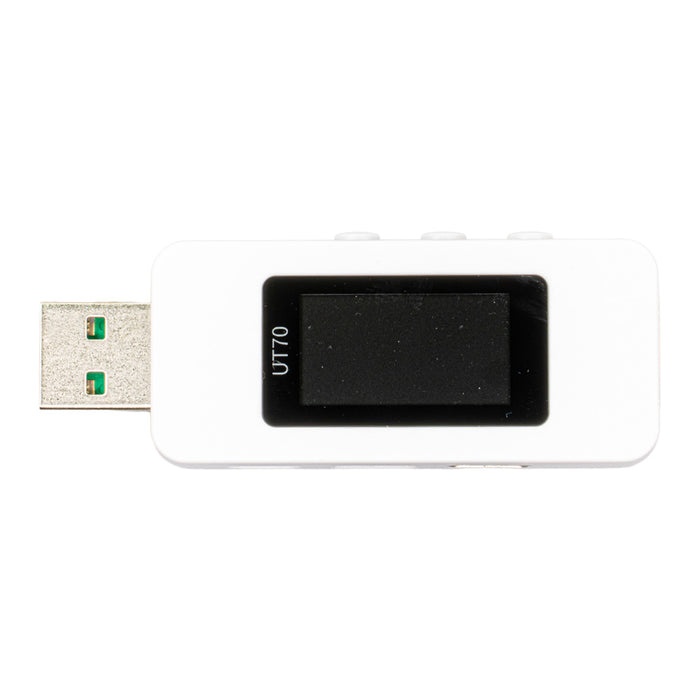

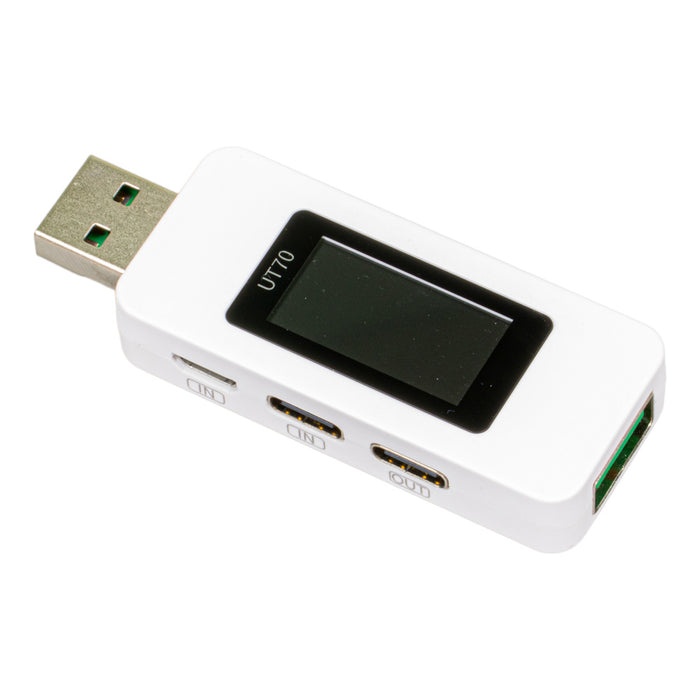

UT70 USBテスター【ALIENTEK-UT70】

UT70 USBテスター【ALIENTEK-UT70】

メーカー名:

-

型番:
ALIENTEK-UT70
品質ランク:
M1

UT70 USBテスター【ALIENTEK-UT70】の概要

複数の機能を備えたUSBテスターです。 Type-C、USB-A、microB(入力/USB HID)に対応し、高精度な電圧、電流、電力の 測定が可能です。更にデータロガー、充電プロトコル解析、波形表示、PCによる 表示などの様々な機能を備えています。

●特長

・16ビットADCチップ、高精度合金抵抗採用
・任意に設定可能なサンプリング レート:4/10/50/200/500/1000Hz
・28Vまでの幅広い電圧測定
・7Aまでの高電流測定
・データ記録ストレージ、最大5つのデータ記録
・QC/PD/SCP/FCP/AFC等の高速充電プロトコルの自動検出
・PCによる測定表示、様々な機能(Windows対応)

●仕様

動作電圧DC3.6V~28V
動作電流33mA
最大サンプリングレート1000Hz
最小表示分解能0.1mV/mA
電流サンプリング精度±(1.0‰2)A
電圧サンプリング精度±(1.2‰2)V
電流測定範囲0~7A
電圧測定範囲0~28V
製品寸法67.5mm×24.5mm×10.5mm
画面サイズ0.96インチIPSスクリーン
動作温度-20℃~+70℃
【セット内容】

・UT70 USBテスター本体 ×1
・USB micro-Bケーブル ×1

【資料】

製造元ドキュメント
公式ソフトウェア
