M5 Din Meter(M5Stamp S3搭載)【M5STACK-K134】

M5 Din Meter(M5Stamp S3搭載)【M5STACK-K134】

メーカー名:
型番:
M5STACK-K134
品質ランク:
M1
数量

自社在庫数
4
2024/06/24 15:30 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥4,463.00
(税込¥4,909.00)

M5 Din Meter(M5Stamp S3搭載)【M5STACK-K134】の概要

M5StampS3を搭載した1/32DIN規格の組み込み開発ボード

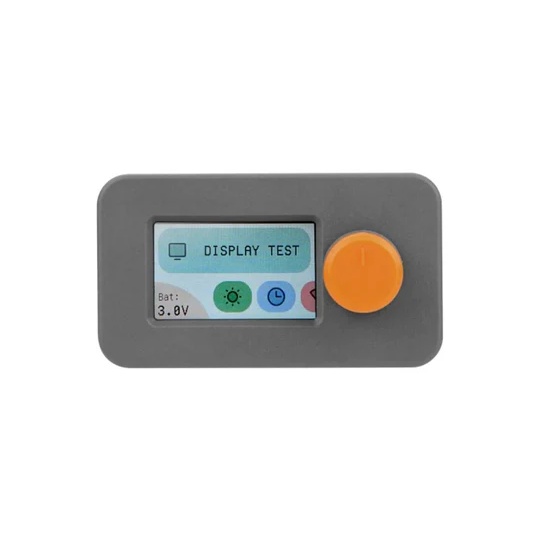

1.14インチLCDディスプレイとM5StampS3を搭載した組み込み機器の開発ボードです。1/32DIN規格のパネルメータ風ケースを採用し、正確なノブ位置追跡用のロータリーエンコーダやRTC回路、ブザー、ボタン、2つのHY2.0-4Pコネクタなどを内蔵しています。電源は6V~36Vの広い入力電圧範囲をサポートし、250mAhのLiPo電池も同梱されています。PORT AとPORT Bが予約済みで、I2CとGPIOによる拡張が容易に行えます。

●特長

・M5StampS3を実装し、最大240MHz動作のデュアルCPUコア、2.4GHz帯Wi-Fi、8MBフラッシュメモリ、512KBのRAM、USB OTG対応などを実現
・1.14インチ液晶(コントローラ:ST7789v2)
・電源はウェイクボタン(およびHOLD信号)またはRTCからの割り込みで起動し、HOLDピン(GPIO46)を0にすることでオフにできる。
・外部電源入力:6V~36V、LiPo電池:250mAh(USB Type-Cコネクタから給電)
・1/32DINサイズのケースは45×22.5mmの角穴を開けると見栄えよく固定できる(両面テープまたはM3ネジ使用)

●仕様

型番M5STACK-K134
MCU ESP32-S3FN8
CPUコア:2
最高周波数:240MHz
搭載フラッシュメモリ:8MB
搭載RAM:512 KB
液晶ディスプレイ 画面:1.14インチIPS液晶
解像度:240×135px
コントローラ:ST7789v2
ロータリーエンコーダスイッチ付きロータリーエンコーダ
RTC有(接続方式:I2C)
ブザー有(最大音量:80dB)
I/O用コネクタ2(PORT AおよびPORT B)
電源 USB Type-Cコネクタ、外部電源端子、LiPo電池
電池充電制御:有(充電電流:100 mA)
外形寸法 53×32×30mm(ロータリーエンコーダのノブ、LiPo電池除く)
機器パネル取付穴寸法:45×22.5mm
重量 17.6g

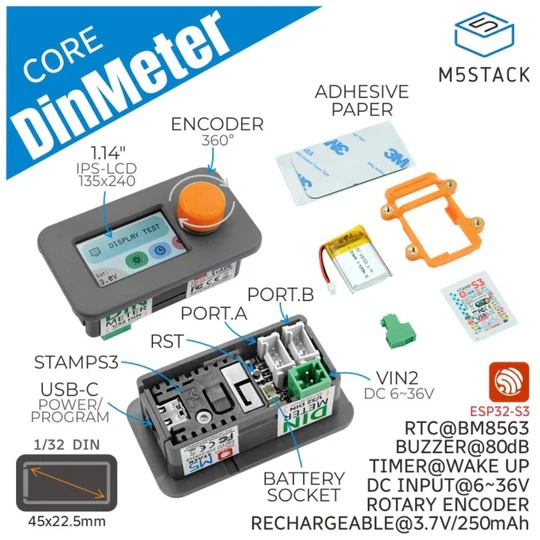

セット内容1 × M5Stack Din Meter (M5Stamp S3搭載) 本体
1 × パネル貼付用両面テープ
1 × 250 mAH LiPo電池パック
1 × ステッカー
1 × ワンタッチ着脱式コネクタ(ケーブル側)

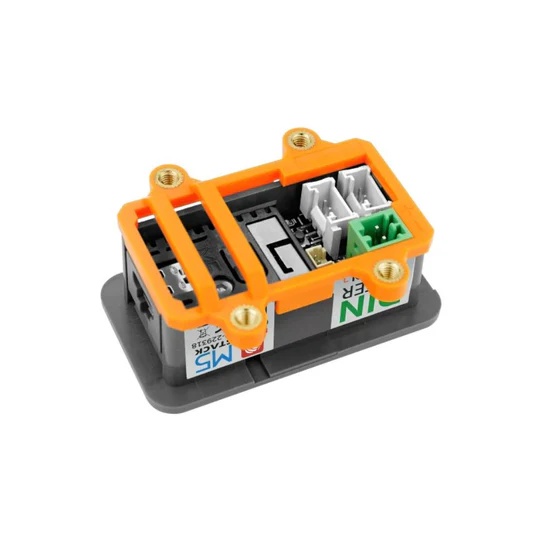

1 × ネジ固定用バックブレース(M3ネジは付属しません)
