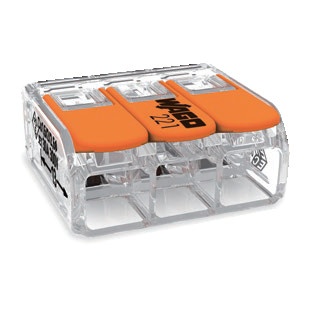

ワンタッチコネクター (3極、φ5.3)【WFR-3L】

ワンタッチコネクター (3極、φ5.3)【WFR-3L】

メーカー名:
型番:
WFR-3L
箱番号:
環境区分:
RoHS2対応
品質ランク:
M1
数量
適合電線
接続本数

自社在庫数
169
2024/06/24 15:21 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥130.00
(税込¥143.00)
30個以上
¥117.00
(税込¥128.00)
60個以上
¥111.00
(税込¥122.00)

ワンタッチコネクター (3極、φ5.3)【WFR-3L】の概要

レバー操作で簡単にスプリング式結線ができるコネクタ

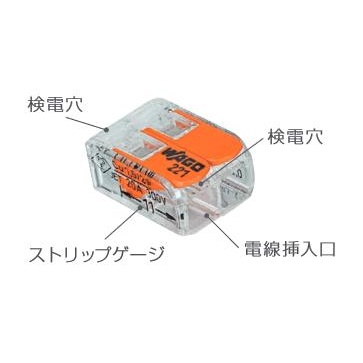

ソフトなレバー操作でワンタッチ結線ができ、透明なハウジングで安心・安全に使用できるコネクタです。

●特長

・単線、IV7本より線、可とう軟銅撚り線の混在使用が可能
・屋内配線のほか、一般電気工作物などの配線に使用可能
・内線規程記載工法/公共建築工事標準仕様書(電気設備工事編)記載工法

●仕様

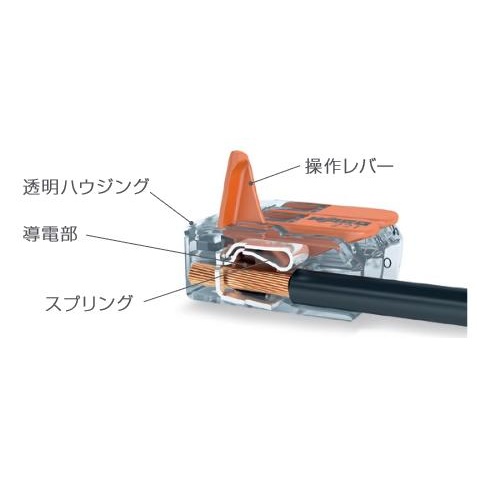

材質スプリング:ステンレス鋼
導電部:電気銅、スズメッキ
ハウジング:ポリカーボネイト(PC) 難燃性UL94 V-2
操作レバー:PBT ガラス配合(PBT-GF30) 難燃性UL94 V-0
接続本数3本
定格PSE適合:30A/300V、JIS適合:41A/450V
UL適合:30A/600V
適合電線サイズPSE適合:単線φ1.6、φ2.0、φ2.6mm
JIS適合:単線φ0.8~φ2.6mm、IV7本より線0.5~6.0mm2、可とうより線0.5~6.0mm2
むき出し長さ12~14mm
最大被覆外径φ5.3mm
