ADA-5937
BNO055 + BMP280 BFF(QT Py/Xiao用アドオンボード)
マルツコード：
M2789-180
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/29 15:35 現在）

提携先在庫数：2個(2025/05/28 09:00現在)

出荷予定日：
2025/6/4
16:00
までのご注文で
2025/6/4
出荷
数量
1個以上
￥6,110.00
(税込￥6,721.00)

BNO055 + BMP280 BFF(QT Py/Xiao用アドオンボード)【ADA-5937】

の概要

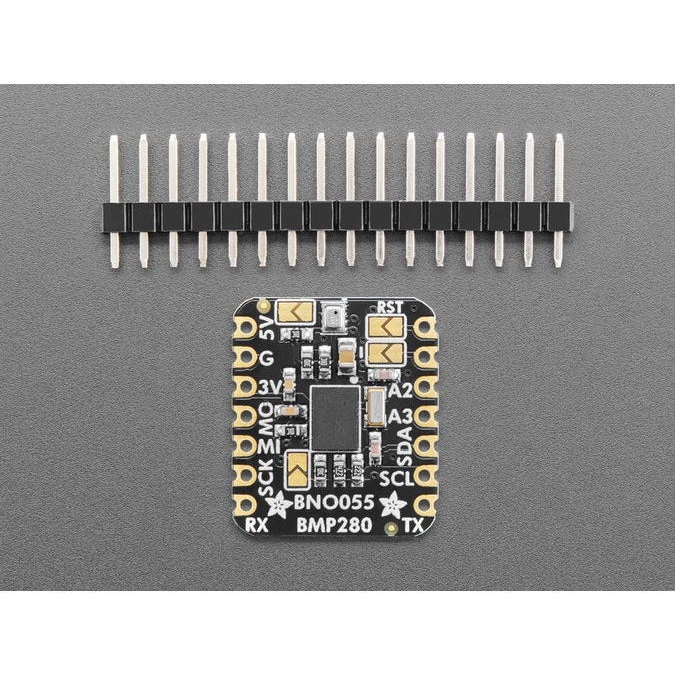

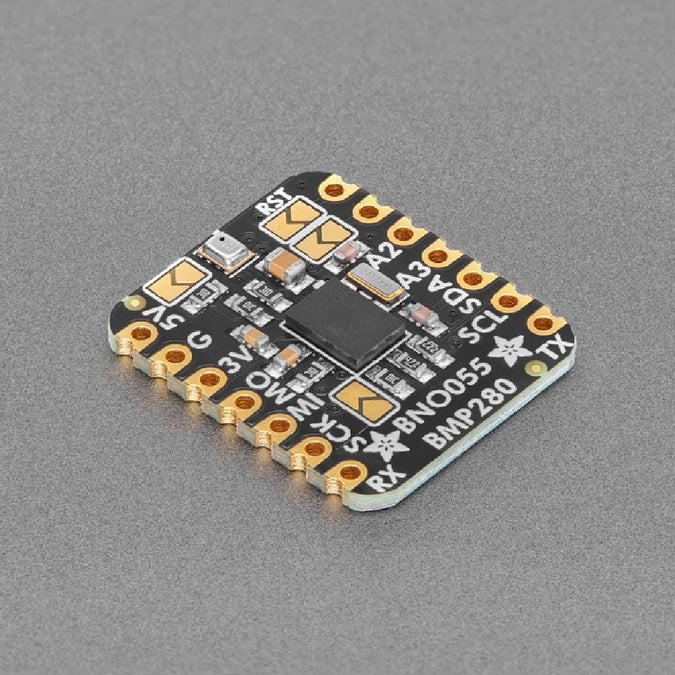

9DoFモーションセンサBNO055と気圧/高度センサBMP280を搭載したQT Py/Xiao用アドオンボードです。ボードはQT Py/Xiaoボードの背面に取り付けられるよう設計され、直接ハンダ付けしたり、ピンヘッダ/ソケットを使用して取り外し可能にもできます。

ボード上にI2Cの異なる二つのセンサが搭載され、SDA/SCLピンを接続して通信を行います。デフォルトアドレスはBMP280が0x76、BNO055が0x38ですが、ジャンパーピンによりアドレスを変更できます。オプションとして、BNO055 には高度な制御用に割り込み/リセットピンが用意されています。

BMP280は大気圧を絶対精度±1 hPa、気温を精度±1.0℃で計測するセンサです。気圧から高度を取得できるので、±1 mの精度で高度を計測することができます。

BNO055が出力するデータ
BNO055はセンサフュージョンにより以下のデータを出力する9 DoFセンサです。

・絶対方位(オイラーベクトル、100 Hz)
　〇360度球面を基準とした3軸方位データ
・絶対方位(クォータニオン、100 Hz)
　〇より正確なデータ操作用の4点クォータニオン出力
・角速度ベクトル(100 Hz)
　〇3軸の回転速度(単位 rad/s)
・加速度ベクトル (100 Hz)
　〇3軸の加速度(重力＋直線運動)(単位 m/s2)
・磁界強度ベクトル(20 Hz)
　〇3軸の磁界検出(単位 μT)
・直線加速度ベクトル (100 Hz)
　〇3軸の直線加速度データ(加速度 - 重力)(単位 m/s2)
・重力ベクトル (100 Hz)
　〇3軸の重力加速度 (単位 m/s2)
・温度(1 Hz)
　〇周辺温度(単位 ℃)

●仕様

用途QT Py/Xiao ボード用
製品寸法20.9×17.7×3.0mm
製品重量1.3g

【注意】
・QT Py/XIAOは別売りです。

【資料】
・使用ガイド

【製品紹介動画】
