WAVESHARE-23489

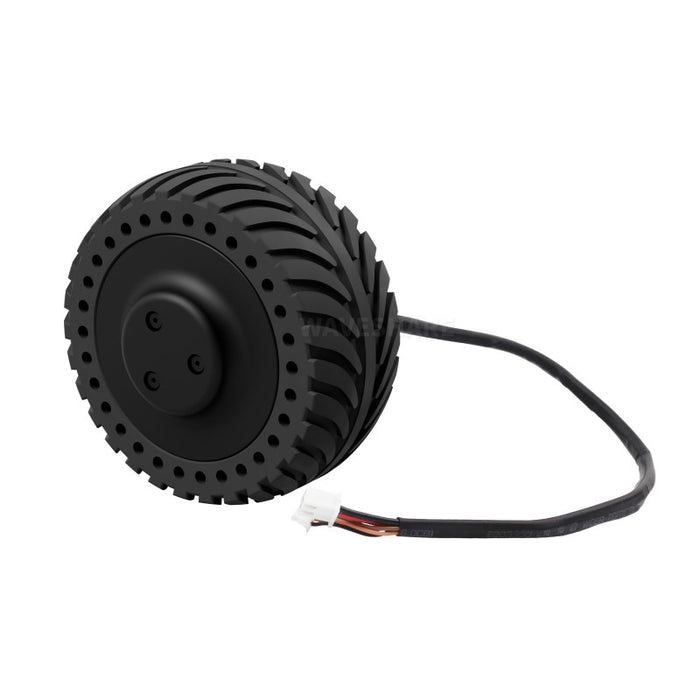

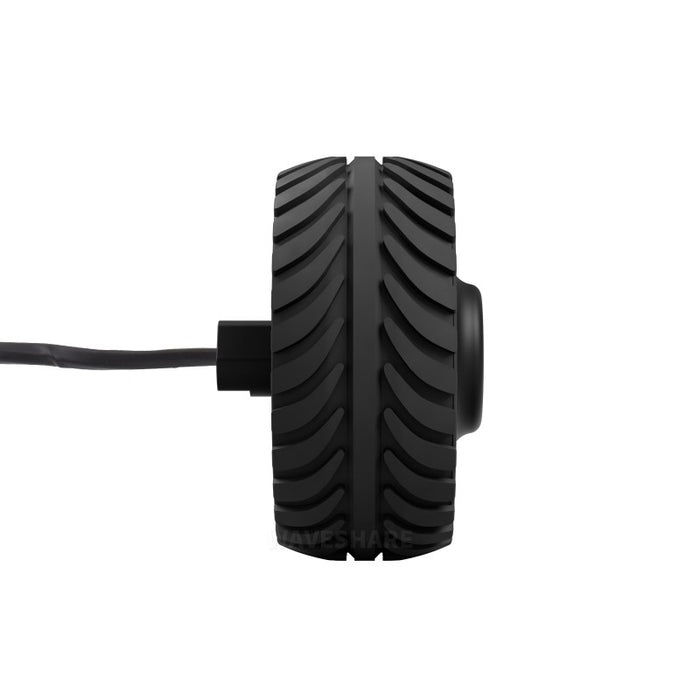

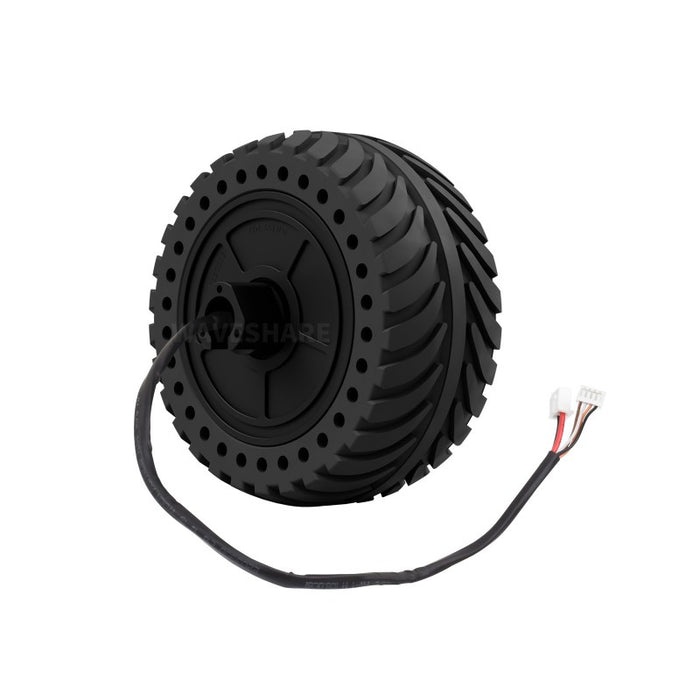

DDSM115 ダイレクトドライブサーボモーター(100.7 Φ)
マルツコード：
M2789-184
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/04 14:45 現在）

提携先在庫数：20個(2025/05/02 09:00現在)

納期：
4営業日程度
数量
1個以上
￥11,182.00
(税込￥12,300.00)

DDSM115 ダイレクトドライブサーボモーター(100.7 Φ)【WAVESHARE-23489】

の概要

WaveshareブランドのIP54防水防塵対応ダイレクトドライブサーボモーターで、タイヤ径100.7 mmです。RS485通信で位置、速度、電流、エラーコードを取得します。複数制御時は、各モーターにIDを振り分けることでひとつのシリアルバスにより制御が可能です。

減速機を排しているダイレクトドライブ方式は、減速機付きのモーターに比べて高効率、低騒音、高精度、小型である点が特徴です。

●特長

・超低ノイズ
・バックラッシがなく高精度
・応答が早く、遅延のないダイレクトドライブ方式
・モーターとドライバが一体化されてコンパクト
・RS485通信で位置、速度、電流、エラーコードを取得可能
・ホール位置検出搭載
・過電流保護機能搭載
・電動ブレーキ搭載
・機械的摩擦がなく、99.99%に近いドライブ効率
・CRC-8形式による送信データチェック搭載

●仕様

無負荷回転数200±10rpm
無負荷電流≦0.25A
定格回転数115rpm
定格トルク0.96Nm
定格電流1.5A
最大効率≧60%
ロックロータトルク2.0Nm
ロックロータ電流≦2.7A
定格電圧DC18V(5SLiPo)
入力電圧DC12～24V
トルク定数0.75Nm/A
速度定数11.1rpm/V
動作温度-20～45℃
総重量765±15g
エンコーダ解像度12bit(4096)
相対精度1024
ノイズレベル≦50dB(A)
防水防塵等級IP54
片輪荷重10kg
通信通信規格：RS485
ボーレート：115200kbps
データビット：8bit
ストップビット：1bit
パリティビット:なし
データ長：10bytes
最大通信レート：500Hz

【使用例】
・ロボット掃除機
・産業用ロボット
・ジム設備
・食品配送ロボット

【DDSM210 ダイレクトドライブサーボモーターとの比較】


DDSM115DDSM210
防塵防滴対応
非対応
トルク定数0.75 Nm/A0.23 Nm/A
タイヤ径Φ100.7Φ72.6
通信規格RS485UART
入力電圧DC 12～24 VDC 9～28 V
総重量約765 g約216 g

【資料】
・ドキュメント
