AI-1608VIN-USB
絶縁型アナログ入力ユニット 電圧 USB対応
マルツコード：
M2789-470
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/11 13:06 現在）

納期：
4営業日程度
数量
1個以上
￥63,580.00
(税込￥69,938.00)

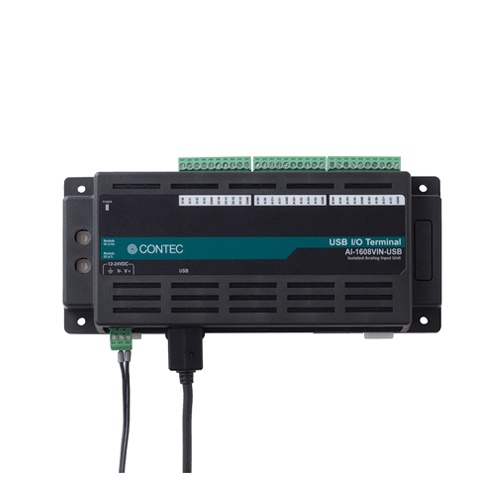

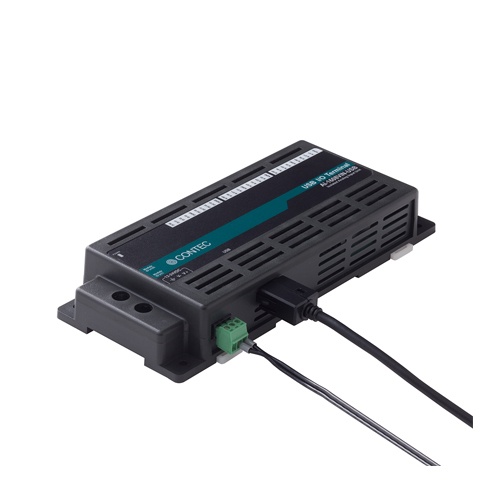

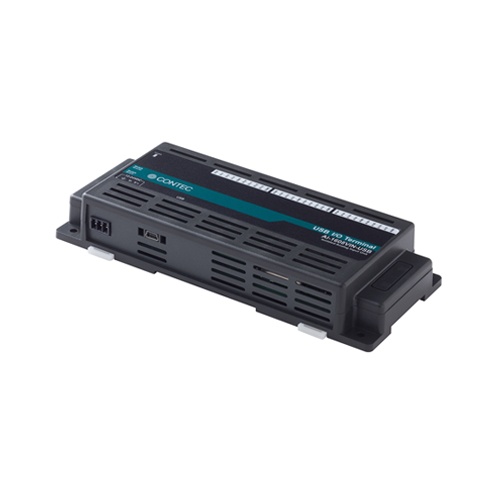

絶縁型アナログ入力ユニット 電圧 USB対応【AI-1608VIN-USB】

の概要

●特長

本製品は、パソコンのUSBポートからアナログ信号の入力機能を拡張するUSB2.0対応のアナログ入力ユニットです。設置場所を選ばないコンパクト設計(188.0(W)×78.0(D)×30.5(H)mm)で、床面や壁面への設置およびDINレール取り付け機構により盤内や装置内への設置が容易に行えます。8chの16bitアナログ入力とデジタル入出力(各4点)を搭載し、これら機能とパソコン間を絶縁したタイプです。 アナログ入力は差動入力に対応していますので、信号源との電位差が生じても正確な計測ができます。入力レンジは電圧入力バイポーラ±10Vに対応しています。

・高精度アナログ入力(電圧入力)8ch, デジタル入出力各4点搭載
アナログ入力(10μsec/ch, 16bit, 8ch)、デジタル入出力(入力：TTLレベル4点、出力：オープンコレクタ4点)を搭載しています。アナログ入力は、差動入力、電圧入力バイポーラ±10Vに対応しています。
・FIFO形式で使用できるバッファメモリを搭載
FIFO形式として使用できるバッファメモリ(8kデータ)をハードウェアに搭載しています。ソフトウェアやパソコンの動作状況に依存しない、バックグランドでのアナログ入力を行うことが可能です。
・各種トリガ条件、クロックによるサンプリングが可能
サンプリングの開始・終了は、ソフトウェア、外部(外部から入力した制御信号のタイミング)の各種トリガにより行えます。サンプリング周期は、内部クロック(ユニットに搭載されている高精度タイマ)、外部クロック(外部から入力した制御信号)から選択できます。
・ソフトウェアによる校正機能を搭載
アナログ入力の校正は、すべてソフトウェアで行えます。出荷時の調整情報とは別に、使用環境に応じた調整情報の記憶ができます。
・デジタルアイソレータによるバス絶縁
デジタルアイソレータによりアナログ入力およびデジタル入出力とパソコン本体を絶縁しているため、パソコン本体への耐ノイズ性を向上させています。
・設置場所を選ばないコンパクト設計(188.0(W)×78.0(D)×30.5(H))
188.0(W)×78.0(D)×30.5(H)というコンパクト設計で設置場所を選びません。

●仕様

拡張モジュール
シリーズUSB Nシリーズ (コンパクト)
バス仕様USB
サイズNタイプ
使用コネクタ3x 3.5㎜ピッチ10-ピン2ピース端子台
アナログ入出力
入力チャネル数差動 8-ch
入力レンジ±10V
ADC 分解能16-bit
サンプリングレート10μsec/ch (max.)
入力バッファメモリ8k Word
出力チャネル数
出力レンジ-
DAC 分解能-
アップデートレート-
出力バッファメモリ-
デジタル入出力
入力点数4点
出力点数4点
双方向点数-
応答速度 (入力)
応答速度 (出力)
動作電圧 (入力)5VDC-TTL
動作電圧 (出力)5VDC-TTL
入力回路非絶縁TTLレベル入力 (負論理)
出力回路非絶縁TTLオープンコレクタ出力 (負論理)
内蔵電源-
対応OS
対応OSWindows 11 (64-bit); Windows 10 IoT Enterprise LTSC 2021 (64-bit); Windows 10 IoT Enterprise 2019 LTSC (64-bit); Windows 10 IoT Enterprise LTSB 2016 (64-bit); Windows 10 (64-bit); Windows 10 (32-bit); Windows 8.1 (64-bit); Windows 8.1 (32-bit); Windows 7 (64-bit); Windows 7 (32-bit); Linux
