SMC-4DL-PE
モーションコントロールボード
マルツコード：
M2789-504
品質ランク：
M1
自社在庫数：
0個
（ 2025/06/19 16:51 現在）

納期：
4営業日程度
数量
1個以上
￥71,700.00
(税込￥78,870.00)

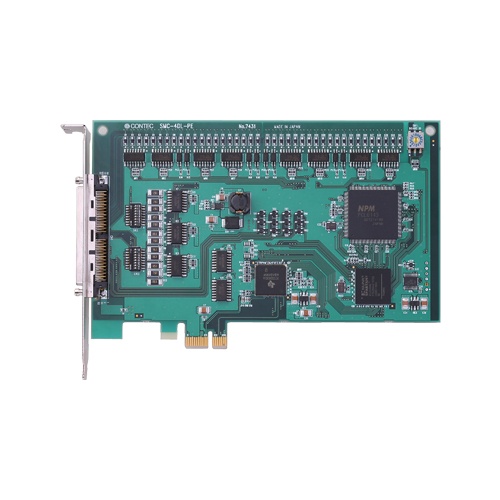

モーションコントロールボード【SMC-4DL-PE】

の概要

●特長

本製品は、ステッピングモータおよび(パルス列入力方式の)サーボモータを制御するPCI Expressバス対応ボードです。最大4軸のモータ制御が可能なタイプです。位置決め、原点復帰、直線補間、S字加減速の機能を搭載し、多軸間での直線補間や速度および位置のオーバーライドが可能です。半導体製造装置、検査装置、多軸ロボットまたはX-Yロボットのような幅広い用途でご利用いただけます。これらの豊富な機能により、製造装置や検査装置など幅広い用途で複雑な位置決め制御システムを構築できます。

・多軸独立制御ができ、最大 9.8Mpps のパルス出力が可能
最大 4 軸の制御、最大 9.8Mpps までのモータ制御パルス出力が可能です。モータ制御用の指令パルスは、共通パルス、独立パルス、90 度位相差パルスに対応しています。リミット入力 3 点/軸、汎用入力 7 点/軸、汎用出力 3 点/軸を装備しております。また、ソフトウェアの設定により、汎用入力の 5 点をアラーム入力、汎用出力を偏差カウンタクリア出力などとしても使用可能です。
・定速、直線加減速、S 字加減速により連続動作、位置決め動作、原点復帰動作の制御が可能
日本パルスモータ社「PCL6100 シリーズ」のモータコントロール用 ICを採用し、連続動作、位置決め動作、原点復帰動作、同期動作、直線補間動作などの制御が行えます。
・エンコーダ入力およびパルス出力回路に接続できる出力および入力形式が多様
エンコーダ入力回路は、差動出力、TTL レベル出力、オープンコレクタ出力と接続できます。パルス出力回路は、差動入力、フォトカプラ入力、TTL レベル入力と接続可能です。
・複数軸の同期制御機能を持ち、動作開始や停止のタイミングを揃えることが可能
複数軸の同時開始/停止制御、直線補間動作の同期制御が可能です。
・速度および位置のオーバーライドが可能
動作中に速度および目標位置の変更ができます。
・コンパレータ回路により設定値とカウンタ値との比較が可能
各軸に 2 個のコンパレータ回路があり、設定値とカウンタ値との比較が可能。また、コンパレータの条件成立中に信号を出力することができます。

●仕様

拡張モジュール
シリーズ-
バス仕様PCI Express
サイズショートサイズ
使用コネクタ1x 0.8mmピッチ 100-pin (メス)
モーション制御
チャネル数4-ch
速度範囲0.3 ~ 9.8Mpps
カウンタ
チャネル数4-ch
カウント方式28-bit アップダウン
応答速度5MHz [差動出力]; 3MHz [TTL出力]; 1MHz [オープンコレクタ出力]
対応OS
対応OSWindows 11 (64-bit); Windows 10 IoT Enterprise LTSC 2021 (64-bit); Windows 10 IoT Enterprise 2019 LTSC (64-bit); Windows 10 IoT Enterprise LTSB 2016 (64-bit); Windows 10 (64-bit); Windows 10 (32-bit); Windows 8.1 (64-bit); Windows 8.1 (32-bit); Windows 7 (64-bit); Windows 7 (32-bit); Windows Vista (64-bit); Windows Vista (32-bit); Windows XP (64-bit); Windows XP (32-bit); Windows 2000 (32-bit); Windows Server 2008 (64-bit); Windows Server 2008 (32-bit); Windows Server 2003 (64-bit); Windows Server 2003 (32-bit); Linux
