KP-BNO055
9軸センサーモジュール
マルツコード：
M2789-638
品質ランク：
M1
自社在庫数：
3個
（ 2025/05/29 09:13 現在）

出荷予定日：
2025/5/29
16:00
までのご注文で
2025/5/29
出荷
数量
1個以上
￥2,950.00
(税込￥3,245.00)

9軸センサーモジュール【KP-BNO055】

の概要

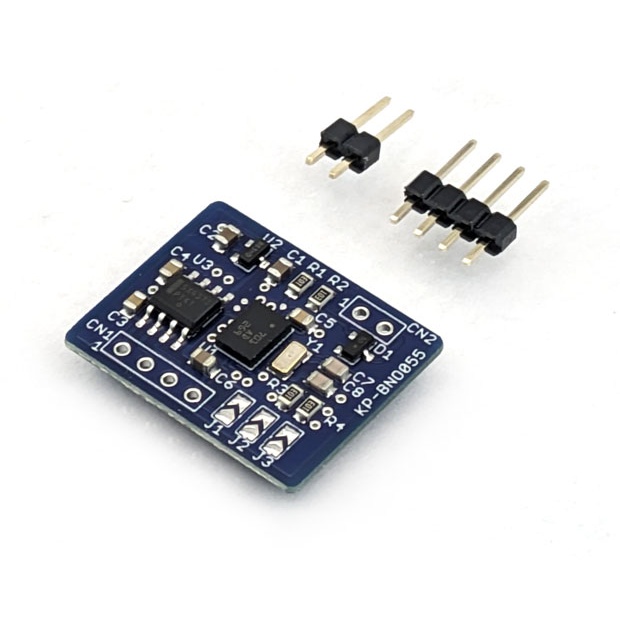

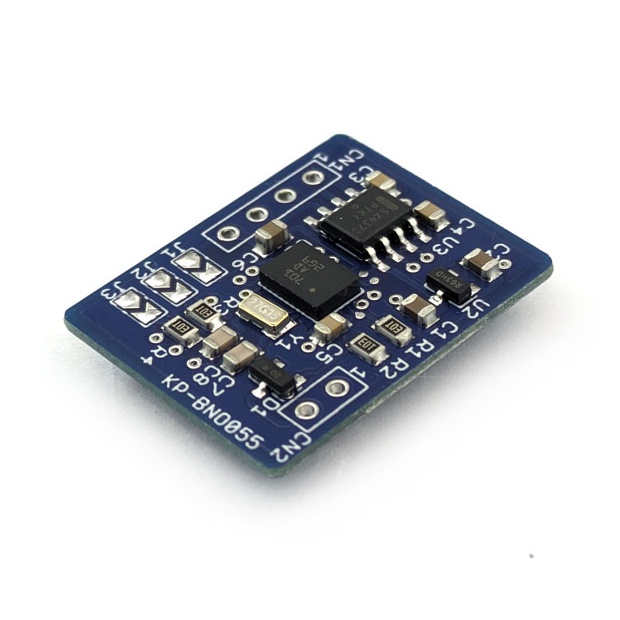

BNO055を搭載した姿勢センシングモジュール


Bosch Sensortec社製のスマートセンサーBNO055を搭載した加速度3軸/ジャイロ3軸/磁気コンパス3軸を計測できる姿勢センシングモジュールです。BNO055は、Arm Cortex-M0マイコンを内蔵し、3方向の加速度測定(静止中の重力加速度や加減速時の加速度の測定)、3軸の回転方向の測定(基板を中心に回転する動作を測定)、3軸の磁気コンパス(3方向の磁力の強さを測定)が可能です。
本ボードは3.3～5Vの電源で動作し、測定したデータはI2CとUARTのいずれかのインターフェースを使ってデジタル値で出力することができます。ボード上にはヘッダーピン(4ピン、2ピン)の取り付け穴が用意されているので、付属するヘッダーピンをはんだ付けすることでプリント基板やブレッドボードに接続できます。

●仕様

電源電圧DC3.3～5V
消費電流動作時平均 約12mA
搭載センサーBNO055 (Bosch Sensortec)
測定データ加速度 3軸：各軸最大±16g
ジャイロスコープ(角加速度) 3軸：各軸最大2000°毎秒
磁気コンパス 3軸：X、Y軸最大±1300μT、Z軸最大±2500μT
インターフェースI2Cバス、またはUART (非同期シリアル通信) から選択
信号電圧DC3.3～5V(信号電圧は電源電圧と同じ)

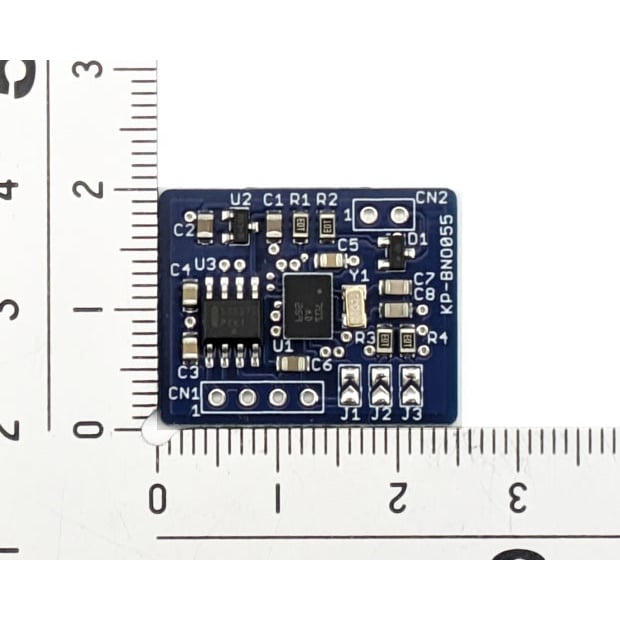

基板サイズ25(W)×20(D)×2.6(H)mm

※搭載センサーの詳細な仕様については、Bosch Sensortec社のデータシートをご確認ください。
