M5STACK-K135
M5Stack CoreMP135
マルツコード：
M2789-647
品質ランク：
M1
在庫のある営業所( 2営業所 )
自社在庫数：
10個
（ 2025/05/24 08:20 現在）

出荷予定日：
2025/5/26
数量
1個以上
￥13,691.00
(税込￥15,060.00)

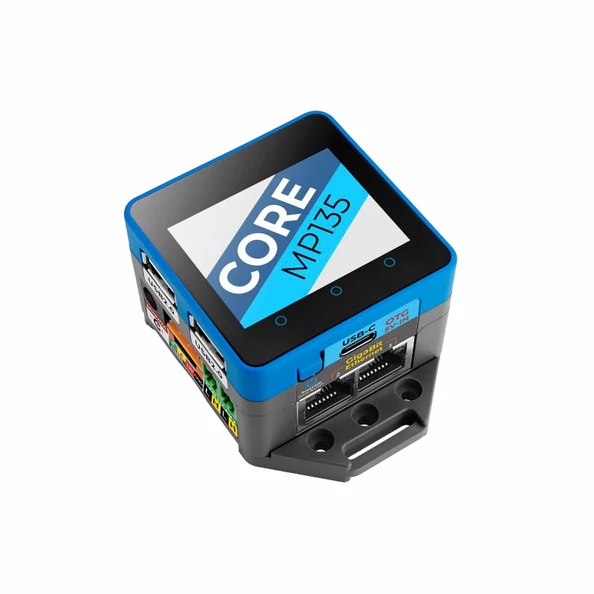

M5Stack CoreMP135【M5STACK-K135】

の概要

STM32マイコンを搭載したM5Stackコア


ESP32ではなく、STMicroelectronics社製のSTM32MP135Dを採用したM5Stackコアで、Linux産業用制御ホストとして使用できます。STM32MP135Dは、最大1GHzで動作するArm Cortex-A7コア、4GビットDDR3L SDRAMを搭載しています。

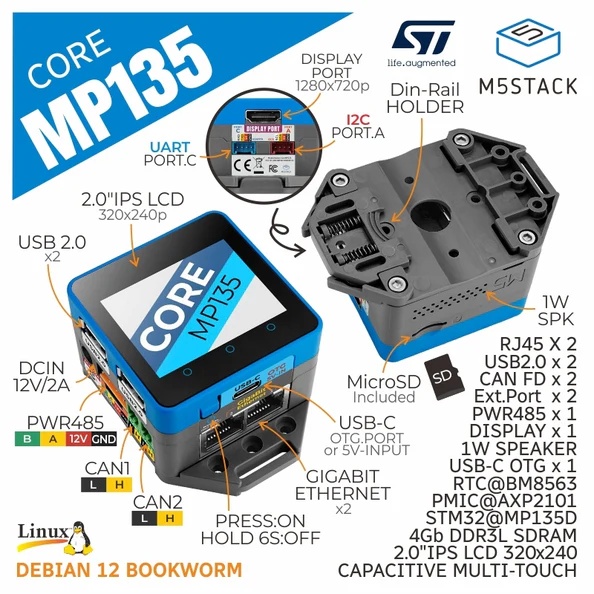

M5Stack CoreMP135は、2.0インチIPS静電容量式タッチスクリーンと1Wスピーカー(16ビットI2S駆動)を備えています。周辺機能は、ギガビットイーサネットポート×2、HDビデオ出力、USB 2.0-Aポート×2、USB-Cポート(OTGと電源用)、MicroSDカードスロット、CAN FDインターフェース×2、PWR485インターフェース(9～24V電源入力＋RS485)、Grove(I2C/UART)インターフェース×2などを備えています。
そのほかに、AXP2101パワーマネージメントICとRTC(BM8563)を使用してウェイクアップやスリープを実現し、低消費電力を実現するように設計されており、充電式バッテリをサポートしています。外部DC12V/2A電源をサポートするDC電源ソケットもあります。
DebianシステムがプリロードされたmicroSDカードが付属しており、起動するとすぐに使用できます。

●仕様

搭載MCUSTM32MP135DAE7
CPUコアArm Cortex-A7 32ビットRISCコア搭載
キャッシュL1：32KB命令用/32KBデータ用、L2：128KB
クロック周波数最大1GHz
RAM512MB DDR3L SDRAM
MCU内蔵RAM128KB AXI SYSRAM、他
ストレージmicroSDカードスロット(OS書き込み済みのmicroSDカード付属)
内蔵LCD2インチIPS液晶(320×240)
タッチパネルマルチタッチ対応静電容量式(FT6336U)
外部ディスプレイHDMI(1280×720)(LT8618SX)
PMU電源制御回路(PMU)搭載(AXP2101)
RTCリアルタイムクロック(RTC)搭載(BM8563)
イーサネット2 × RJ-45コネクタ(RTL8211F、1Gbps対応)
USB2 × Type-Aコネクタ(USB 2.0)、1 × Type-Cコネクタ(USB OTGサポート)
CAN2 × CAN FD対応CANポート(SIT1051T/3)
RS-4851 × RS-485ポート(半二重、MAX3485)
Port A1 × Port Aコネクタ(I2CまたはGPIO)
Port C1 × Port Cコネクタ(UARTまたはGPIO)
オーディオ1 × 1Wスピーカー搭載(D級アンプIC：NS4168)
M5BUS1 × M5BUSコネクタ
電源入力DC12V/2A(内径2.1/外径5.5 mmバレルプラグ用)
外形寸法54×54×34.5mm(DINレール取付用ブラケット除く)
その他特徴DINレールに据付可能

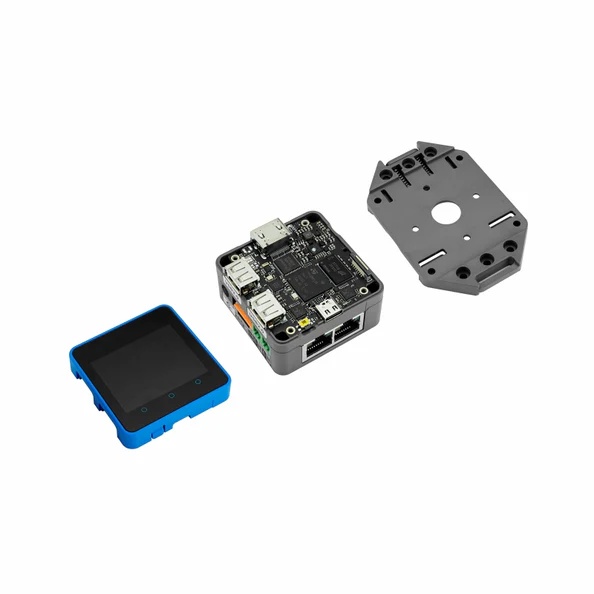

セット内容M5Stack CoreMP135(DINレール取付用ブラケット装着済) ×1
M3六角レンチ ×1
VH3.96-4Pコネクタ ×1
2.54mmピッチ 2Pコネクタ ×2
マイクロSDカード(OS書き込み済み) ×1
スペックシート ×1


【使用上のご注意】
・Wi-Fi接続機能は備えていません。
・ESP32搭載のM5Stack製品と異なり、LinuxディストリビューションのDebian上で動作します。

その他のM5Stack製品はこちら

その他のM5Stack製品はこちら

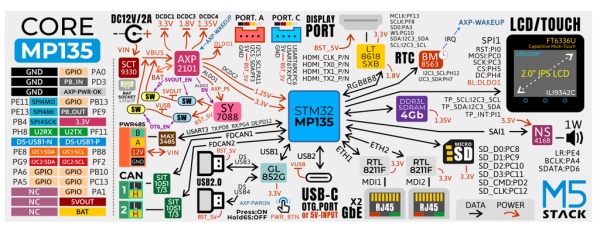

2789647 0000000201686499 AK-007 M5STACK-K135 回路図
