M5Stack CoreS3 SE【M5STACK-K128-SE】

M5Stack CoreS3 SE【M5STACK-K128-SE】

ESP32-S3を搭載したM5Stackの第3世代のCoreデバイス先に発売されたM5Stack CoreS3からいくつ...
メーカー名：
型番：
M5STACK-K128-SE
品質ランク：
M1
数量

自社在庫数
8個
（ 2024/09/13 16:27 現在）

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期：
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
￥6,129.00
(税込￥6,741.00)

M5Stack CoreS3 SE【M5STACK-K128-SE】の概要

ESP32-S3を搭載したM5Stackの第3世代のCoreデバイス

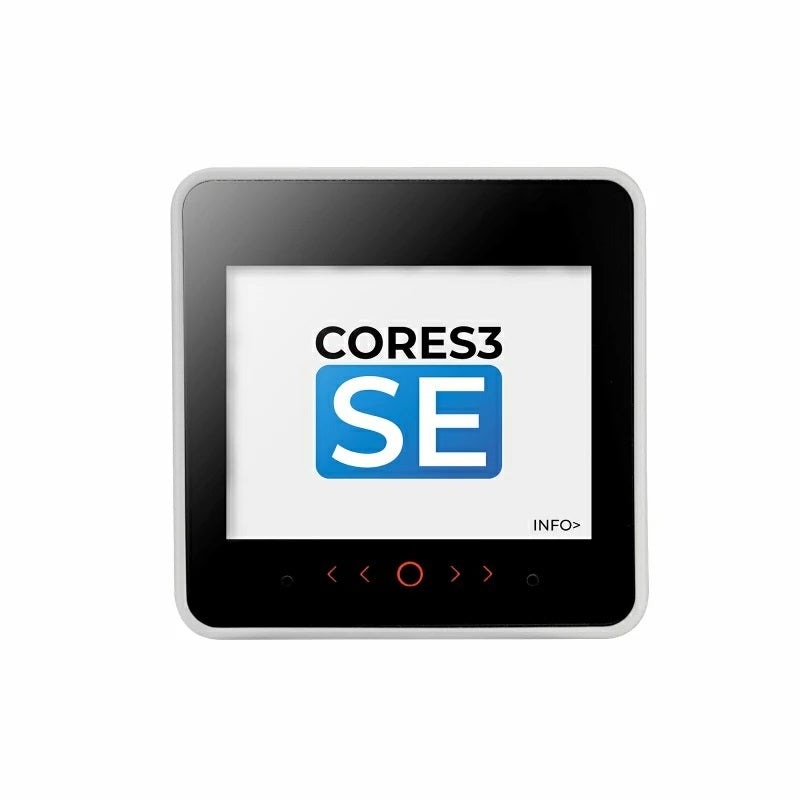

先に発売されたM5Stack CoreS3からいくつかの機能を省きシンプルに構成された、ESP32-S3搭載のM5Stackの第3世代のCoreデバイスです。M5CoreS3と比較して、M5CoreS3 SEにはカメラ(GC0308)、照度/近接センサー(LCR-553ALS-WA)、6軸IMU(BMI270)、3軸地磁気コンパス(BMM150)が搭載されていません。また、DIN Baseを付属しておらず、バッテリーボトムは別売です。M5CoreS3 SEは、M5CoreS3のブラックグレーの数字とは異なるミディアムグレーの数字を使用し、ガラスパネルのタッチエリアはカメラ位置まで広がっています。

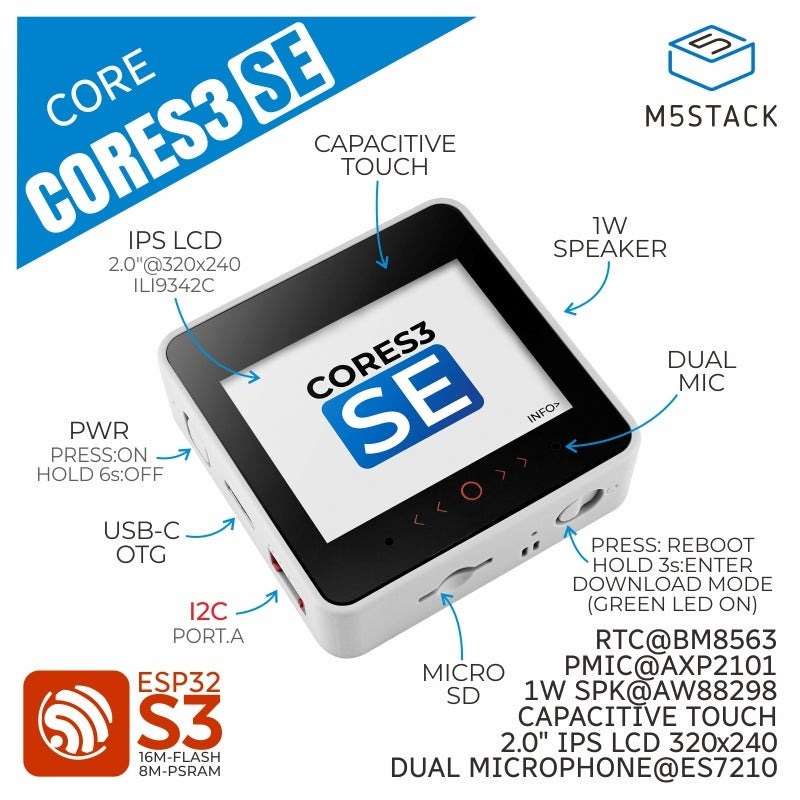

ESP32-S3は、240MHzで動作するデュアルコアXtensa LX7プロセッサを搭載し、16MBのフラッシュと8MBのPSRAMが内蔵されています。M5CoreS3 SEの前面には2.0インチの静電容量式タッチIPSスクリーンを搭載し、高強度ガラスパネルを採用しています。電源部はAXP2101パワーマネジメントICと4ウェイパワーフロー制御回路を採用し、低消費電力化を目指して設計されています。RTCチップ(BM8563)を備えており、正確なタイミングとスリープタイマのウェイクアップが可能です。音声出力用に16ビットI2SアンプのAW88298を使用し、音声入力にはオーディオデコードICのES7210を使用しています。側面に独立した電源ボタンとリセット(RST)ボタンがあり、遅延回路が組み込まれています。リセットボタンを長押しすると、プログラムのダウンロードモードになります。プログラムは、USB-Cインターフェースを介してダウンロードできます。

●特長

・ESP32S3を搭載し16MBのフラッシュメモリ、8MBのPSRAM(疑似SRAM)、2.4 GHz Wi-Fiを利用可能
・スピーカ、デュアルマイク搭載
・静電容量式タッチスクリーン搭載(高強度ガラスパネルで画面保護)
・OTG(On-The-Go)、CDC(Communications Device Class)機能を利用可能
・外部USBデバイスの利用や本体ファームウェア書き換えが可能
・micro SD(TFカード)スロット搭載
・電源管理IC AXP2101で低消費電力設計
・1セルのリチウムイオン電池(別売)で持ち歩き可能
・Arduino、UIFlowによる開発が可能

●仕様

ESP32S3デュアルコア Xtensa LX7(最高240MHz駆動)
2.4GHz Wi-Fi(アンテナはケース内に内蔵)
OTG、CDC機能対応
フラッシュメモリ16MB
PSRAM(疑似SRAM)8MB
RTC(リアルタイムクロック)ICBM8563
ディスプレイ2.0インチIPS液晶(解像度：320×240)
静電容量式タッチパネル
オーディオアンプ：AW88298(1W 16ビット I2Sパワーアンプ)
1Wスピーカー
オーディオデコーダ：ES7210(デュアルマイク入力)
電源管理ICAXP2101
Groveコネクタ最大出力(バッテリ駆動)DC4.2V/940mA
Groveコネクタ最大出力(USB駆動)DC5V/680mA
消費電力(バッテリー駆動時)スタンバイモード：DC4.2V/104.64μA
通常動作時：DC4.2V/109.67mA
消費電力(USB電源供給)通常動作時：DC5V/166.27mA
インターフェース1×USB Type-Cポート(OTG/CDCサポート)
1×Groveポート(I2C)
1×micro SDカード(TFカード)スロット(最大16GBまで対応)
2×プッシュスイッチ
1×M-BUS

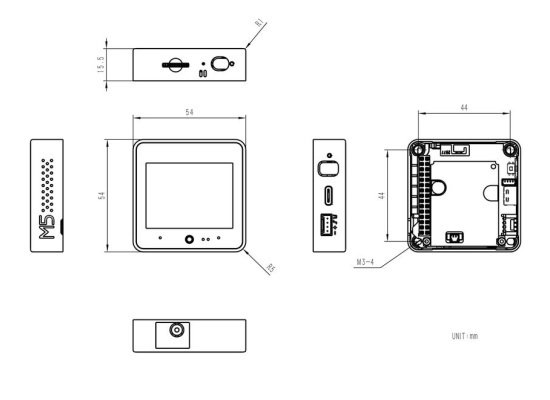

サイズ54×54×15.5mm
重量38.4g


【資料】
ドキュメント

その他のM5Stack製品はこちら

その他のM5Stack製品はこちら

2834545 0000000201735850 AJ-026 M5STACK-K128-SE 回路図
