CYTRON-MOTION-BIT
MOTION：BIT(micro：bit用ロボティクス拡張モジュール)
マルツコード：
M2836-113
品質ランク：
M1

MOTION：BIT(micro：bit用ロボティクス拡張モジュール)【CYTRON-MOTION-BIT】

の概要

micro:bit用のロボティクス拡張モジュールです。ロボット製作の学習に最適です。基板の真ん中に18650リチウムイオン電池ホルダーが搭載され、電池一本で手軽にモーターを駆動できますが、外部入力を選択することもできます。
※本製品にmicro:bitは付属しません。
4チャンネルのDCモータードライバと8チャンネルのサーボモーターコントローラを備え、リチウムイオン電池で動作できます。また、GPIOを通じて、さまざまなセンサを接続することも可能です。
Microsoft MakeCode Editorを使用することで、グラフィカルなプログラミングが可能です。 MOTION:BIT MakeCode Extension をインストールするだけで、すぐにプロジェクトのコーディングができます。初心者の場合は、ブロックプログラミングモードから始めることができます。コーディングブロックをドラッグ&ドロップするだけで、プログラムを作ることができます。モードを切り替えれば、JavaScriptやPythonによるテキストベースのプログラミングも可能です。

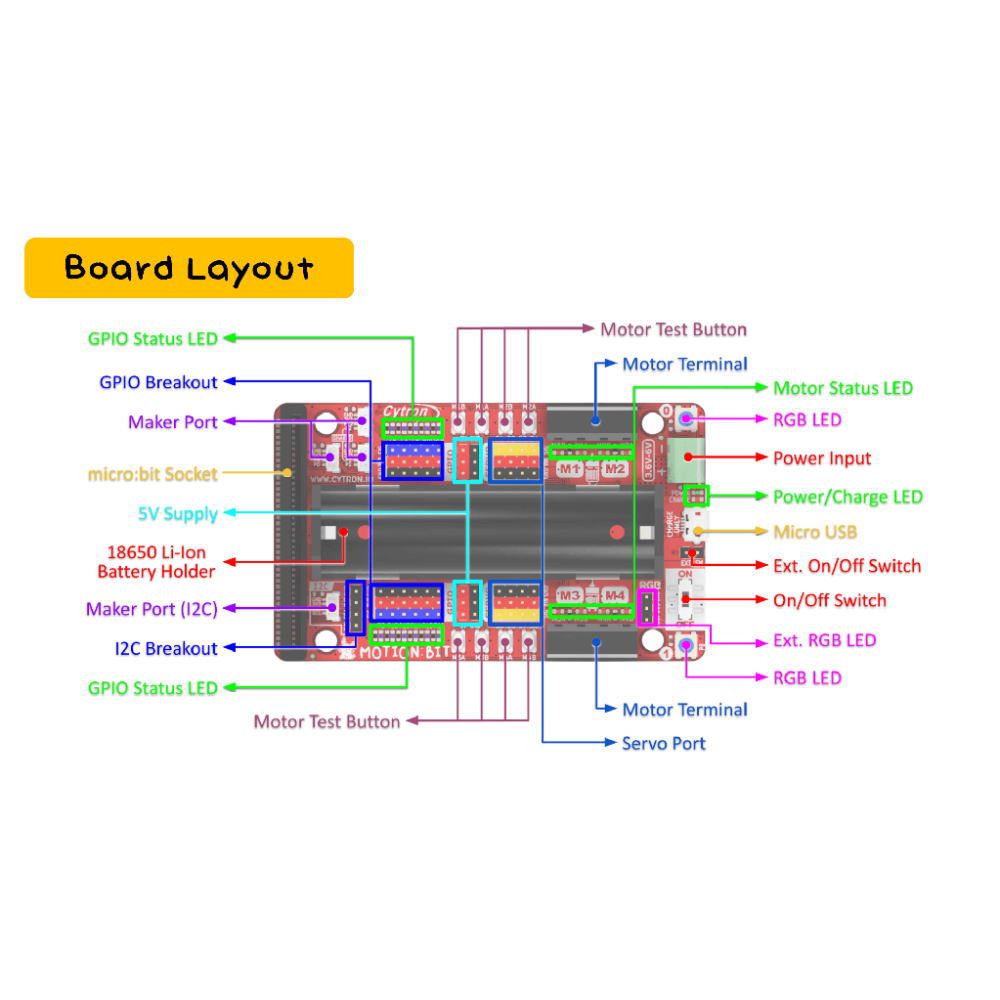

●特長

・最大4チャンネルのDCモータードライバを搭載
・最大8チャンネルのサーボモーターを接続可能
・複数の電源が使用可能(3.6V～6.0V)
　－18650リチウムイオン電池(USBで充電可能)
　－外部電源(単3乾電池4本など)
・高耐久なON/OFFスイッチを搭載
・外部ON/OFFスイッチ接続用端子を搭載
・色分けされたGPIOポート
・モーターの動作テストを簡単に行えるテストボタンとステータスLED
・Makerポート(ケーブル付属)
　－GPIO/アナログ入力/UART端子 ×3
　－I2C端子(Qwiic/STEMMA QT互換) ×1
　－Groveモジュールとも接続可能(ケーブル付属)
・11個のGPIOステータスLED
・フルカラーLED搭載
　－フルカラーLED搭載 ×2
　－外部フルカラーLED接続端子搭載

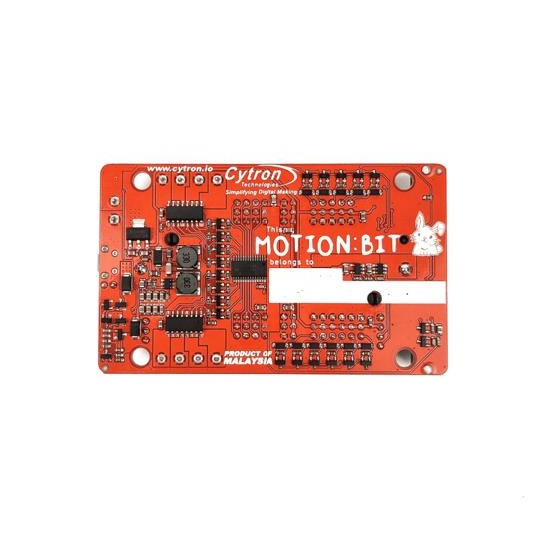

・基板裏面に名前記入欄があり、識別に便利

●仕様

電源マイクロUSB
リチウムイオン電池(18650)
外部VIN
外部VIN電圧3.6～6 V
DCモータードライブ4チャンネル
最大DCモーター電流1A(連続)/ 1.5A(ピーク)
DCモーターテストボタン数8個
DCモーター状態LED8個
USB Li-Ion充電回路あり
Li-Ion電池保護回路あり
ON/OFFスイッチスライドスイッチ(MOSFETショック防止回路付き)
外部ON/OFFスイッチあり
5V出力ピン6ピン
5V出力電流300mA
サーボポート8チャンネル
サーボ電源選択なし(VIN)
サーボ出力電流3A
RGB LED2個
外部RGB LED拡張あり(オンボードRGBから拡張)
GPIOピンヘッダカラーコードされたGVSフォーマットで配置
GPIO毎に電源出力付き
GPIO状態LED11個
外部モジュールポート
(GPIO)		Makerポート(JST-SH 1mm) ×3
GVSピンヘッダブレークアウト ×11
外部モジュールポート
(I2C)		Makerポート(JST-SH 1mm) ×1
4ピンヘッダ ×1
micro:bit MakeCode拡張公式micro:bit MakeCode拡張で利用可能
MOTION:BIT

【内容物】
・MOTION:BIT本体 ×1
・小型ドライバー ×1
・Grove / JST-SH 4端子(Qwiic)ケーブル ×3
・シリコーンバンパー ×4

【資料】
・データシート
・クイックスタートガイド
・micro:bit ユーザーガイド
・MakeCodeオンラインエディタ
・MakeCodeオフラインエディタ
・MOTION:BIT用MakeCode拡張機能
・MOTION:BIT 3Dデータ
