WAVESHARE-27710

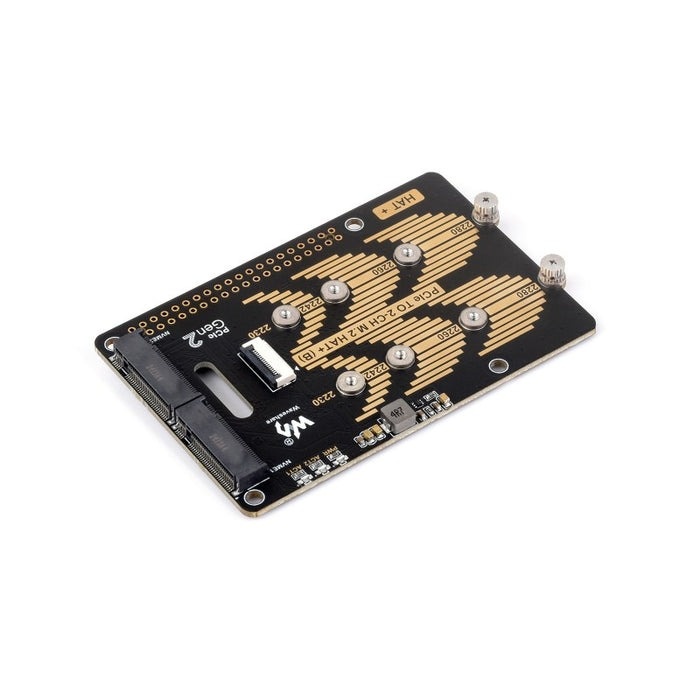

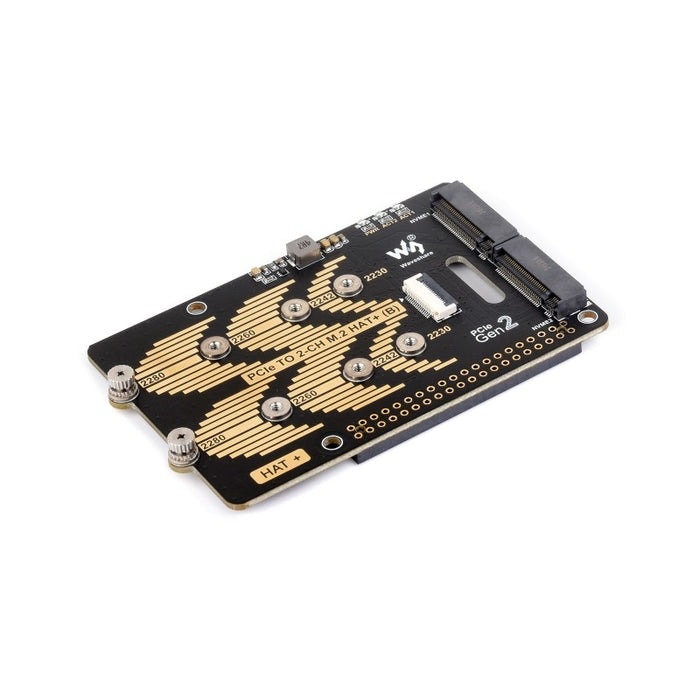

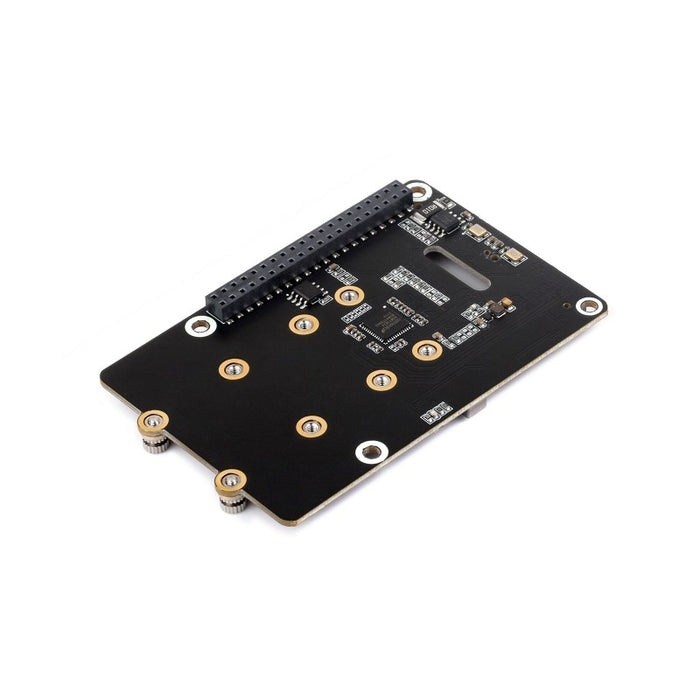

Waveshare Raspberry Pi 5用 2ch M.2 SSD HAT+(2280/2260/2242/2230サイズ対応)
マルツコード：
M2844-783
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/01 09:10 現在）

提携先在庫数：8個(2025/04/30 09:00現在)

出荷予定日：
2025/5/9
16:00
までのご注文で
2025/5/9
出荷
数量
1個以上
￥3,051.00
(税込￥3,356.00)

Waveshare Raspberry Pi 5用 2ch M.2 SSD HAT+(2280/2260/2242/2230サイズ対応)【WAVESHARE-27710】

の概要

2280/2260/2242/2230サイズのM.2 SSDを二つ接続できる
Raspberry Pi 5用のPCIe拡張ボード

●特長

・データの転送方式はPCIe X1 Gen2規格で、データ転送の理論値は5 Gbpsです。
・対応する端子はMキー/B&Mキーです。
・Raspberry PiのHAT＋に準拠しています。
・2230/2242/2260/2280サイズのM.2 SSDに対応。
・Raspberry Pi 5のSSDブートをサポート。(デフォルトの設定テキストを変更し、Pi 5側でSSDブートをONにする必要があります。)
・電源表示用LED、読み書き表示用LED搭載。
・INA219によりSSDの電圧、電流を監視可能。
・Raspberry Pi HAT＋ 仕様に準拠し、HAT ID、製品データ格納用のEEPROM搭載。
・浸漬金処理により耐腐食性と耐摩耗性を実現。

●仕様

対応M.2 SSD端子規格Mキー/B&Mキー
対応M.2 SSDサイズ2230/2242/2260/2280
寸法85.00×56.50mm
重量0.065kg

【ご注意】
・SSDによる相性問題が起こり得ます。予めご承知おきください。
・SSDの電源状態監視回路はWaveshareのサイトにあるユーティリティ(.zip)が使えます。現在の電圧、電流、電力をI2Cで確認できます。
・Raspberry Pi 5はPCIeインターフェイスがデフォルトで有効になっていないので、/boot/firmware/config.txt に「dtparam = pciex1」を追加して有効にしてください。

【内容物】
・Raspberry Pi 5用 2ch M.2 SSD HAT＋(2280/2260/2242/2230サイズ対応) ×1
・2×20ピンソケット ×1
・16ピンFPCケーブル 40mm ×1
・スペーサー・ネジセット ×1

【資料】
・wiki
