REX-PE60D
RS-232C・デジタルI/O PCI Expressボード
マルツコード：
M2847-948
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/01 13:29 現在）

納期：
3営業日程度
数量
1個以上
￥22,545.00
(税込￥24,799.00)

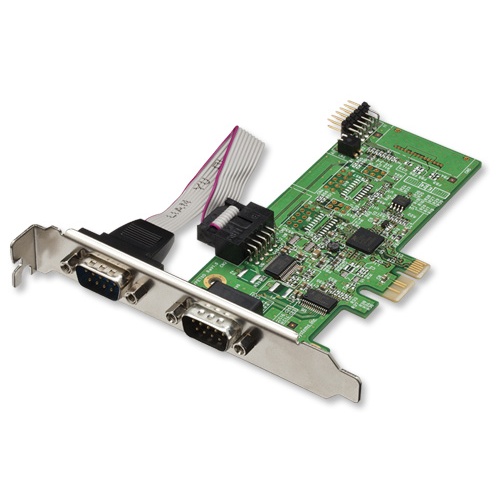

RS-232C・デジタルI/O PCI Expressボード【REX-PE60D】

の概要

1本のPCIeスロットにRS-232C ×2ポートと6bitデジタルI/O ×1ポート増設


●特長

・COMポートとデジタルI/Oのマルチファンクションボード
・D-Sub 9ピンコネクタ搭載、サンプルソースコード(ダウンロード提供)
・DIOポートを搭載、サンプルソースコード(ダウンロード提供)
・最大4枚まで識別可能

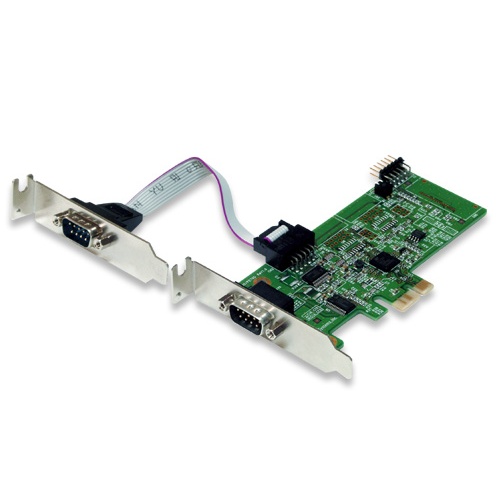

・ロープロファイルにも対応
・各ポートの最大DTE 通信速度921.6Kbps
・静電気放電(ESD)保護機能搭載
・WindowsサーバOS対応
・ポートごとに送受信各256バイトのFIFOバッファー搭載

●仕様

バスインタフェースPCI Express Rev.2.0
シリアルコントローラメモリマップ方式 16550互換UART
接続コネクタD-Sub 9ピン(オス)×2ポート、DIO(6bit)×1ポート
RS-232C入出力レベル【ドライバー】ハイレベル出力 ： ＋5V(min)/＋5.4V(TYP)、ローレベル出力 ： -5V(min)/-5.4V(TYP)
【レシーバー】電圧レンジ ： -15V～＋15V
通信方式非同期通信
通信速度300/600/1200/2400/4800/9600/19200/38400 /57600/115200/230400/460800/921600bps
※実際に実行可能な最大通信速度はパソコンの仕様に依存します
通信パラメータスタートビット：1ビット
パリティビット：Even/Odd/None
データビット：7/8ビット
ストップビット：1/2ビット
ドライバー・レシーバーMAX3245ECAI＋ / ICL3245ECAZ(または相当品)
DIO入出力レベル0V～＋3.3V(正論理)
ボードIDREX-PCI60D/PE60D、REX-PCI64D/PE64D、REX-PCI70D/PE70D を複数枚使用した場合、各ボードを特定するためのDIPスイッチを基板上に設置。(4枚まで識別可能)
静電気放電保護気中放電：±15KV 接触放電：±8KV
伝送距離15m以内
外形寸法約119.91mm ×58.91mm(突起部除く)
重量約65g(標準ブラケット使用時)
電源電圧＋3.3V(PCI Expressバスより供給)
ダウンロード提供ソフトウェアRS-232C通信サンプルプログラム、シリアル通信ドライバ、 ポート認識用サンプルプログラム、DIO制御サンプルプログラム
対応機種PCI Expressスロットを装備したWindowsPC
対応OSWindows 11、Windows 10、Windows 8.1、Windows 8、Windows 7、Windows Vista、Windows XP、Windows 2000、Windows Server 2025、Windows Server 2022、Windows Server 2019、Windows Server 2016、Windows Server 2012 R2、Windows Server 2012、Windows Server 2008 R2、Windows Server 2008、Windows Server 2003 R2、Windows Server 2003、 Windows 2000 Server、Linux Ready!
※32ビット/64ビット両対応

【添付品】
・PCI Expressボード本体 ×1
・Low Profileブラケット ×2
・インストールガイド
・保証書(1年)
