REX-USB62
USB接続SPI/I2Cアナライザ
マルツコード：
M2847-950
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/04 05:51 現在）

納期：
3営業日程度
数量
1個以上
￥118,000.00
(税込￥129,800.00)
10個以上
￥112,100.00
(税込￥123,310.00)
30個以上
￥108,560.00
(税込￥119,416.00)

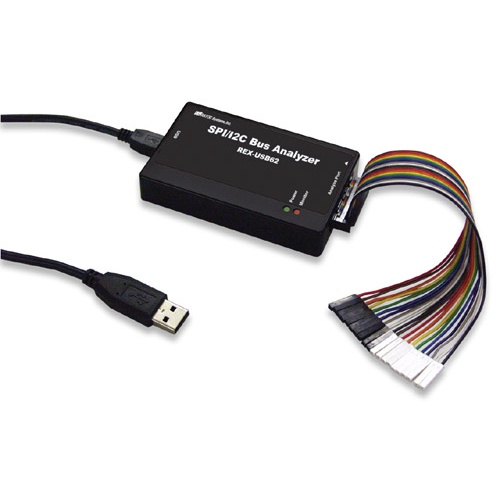

USB接続SPI/I2Cアナライザ【REX-USB62】

の概要

パソコンでSPI/I2Cバスをモニタリング！USB2.0接続のアナライザシステム


●特長

・パソコンがSPI/I2Cアナライザに
・USBポートに簡単接続
・SPI/I2Cバス上のデータをキャプチャ
・アナライザモード：トランザクション・タイミングを表示
・モニタモード：フリーランキャプチャと表示が可能
・最大100mAの電源出力が可能
・1.8V～5Vの電源入力に対応
・USBバスパワー駆動

●仕様

バスインタフェースパソコン側：USB2.0 Hi-Speed ※USB2.0またはUSB3.0ポートに接続すること
被測定バス側：SPI、I2C ※I2Cは2チャンネルのモニタが可能。ただし同時測定はできません。
接続コネクタパソコン側：USB Mini Bコネクタ
被測定バス側：2.54ピッチ 20ピンコネクタ
キャプチャモードモニタモード/アナライザモード
対応バススピード【SPIバス】
モニタモード：24MHz
アナライザモード：16MHz
【I2Cバス】
モニタモード：1MHz
アナライザモード：4MHz
おもな機能【各モード共通】
・キャプチャデータをダンプ表示する機能 ※I2Cはスタート/ストップ、NACKなども表示
・ワンショットキャプチャ機能
・データ保存機能
・データ検索機能
表示フィルタ機能(I2Cのみ)
・キャプチャスタートに外部ハードウェアトリガ機能
・ファームウェア・アップデート機能

【モニタモード】
・フリーランキャプチャ＆表示機能
・トリガキャプチャ開始機能

【アナライザモード】
・サンプリング波形表示機能(周波数：最大50MHz)
・I2Cバスライン特性チェック機能
対応電圧入力：1.8V～5.0V
出力：1.8V(±5％)、2.5V(±5％)、3.3V(±5％)、5.0V(±5％ただしVBUS=5.0V)
最大100mAまで供給可能。
電源電圧＋5V (USB バスパワーから取得)
外形寸法・重量本体部95mm(L)×58mm(W)×18mm(H) 、重量約59g(ケーブル含まず)
添付ソフトウェアRATOC SPI-I2C Analyzer(アナライザアプリケーション)、モード切替ツール、ドライバソフトウェア
対応機種USB2.0ポートを装備したWindowsPC
＜推奨スペック＞
CPU：マルチコアCPU2GHz以上、メインメモリ：2GB、HDD：2GB以上の空き
対応OSWindows 11、Windows 10、Windows 8.1、Windows 8、Windows 7、Windows Vista(SP1以降)、Windows XP(SP3以降)
※32ビット/64ビット両対応
【内容】
・REX-USB62本体
・USB A-mini Bケーブル(約1m)
・SPI/I2Cばら線ケーブル
・ソフトウェアCD-ROM
・保証書(1年間)
