REX-PE70D
RS-422A/485・デジタルI/O PCI Expressボード
マルツコード：
M2847-951
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/02 19:58 現在）

納期：
3営業日程度
数量
1個以上
￥37,905.00
(税込￥41,695.00)

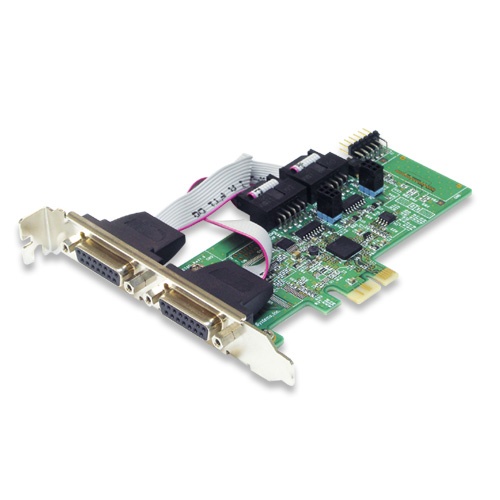

RS-422A/485・デジタルI/O PCI Expressボード【REX-PE70D】

の概要

1本のPCIeスロットにRS-422A/485×2ポートと6bitデジタルI/O ×1ポート増設


●特長

・RS-422A/485ポートとデジタルI/Oのマルチファンクションボード
・D-Sub 15ピン搭載、RS-422A/485モード切換可能
・DIOポートを搭載、サンプルソースコード(ダウンロード提供)
・最大4枚まで識別可能

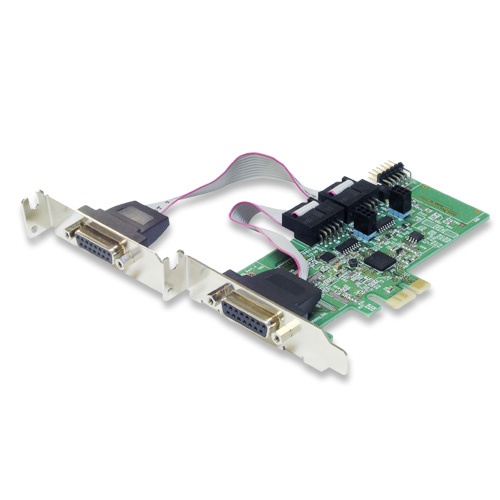

・ロープロファイルにも対応
・各ポートの最大DTE速度460.8kbps
・静電気放電(ESD)保護機能搭載
・WindowsサーバOS対応
・ポートごとに送受信各256バイトのFIFOバッファー搭載

●仕様

バスインタフェースPCI Express Rev.2.0
シリアルコントローラメモリマップ方式 16550互換UART
接続コネクタD-Sub 15ピン(メス)×2ポート、DIO(6bit)×1ポート
RS-422A/485入出力レベルEIA/TIA-422B/485Aレベル
通信速度300/600/1200/2400/4800/9600/19200/38400/57600/115200/230400/460800bps
※実際に実行可能な最大転送速度は、パソコンの仕様に依存します。
ドライバー・レシーバー【ドライバー】Intersil ISL32274E(または相当品)
【レシーバー】Intersil ISL32275E(または相当品)
DIO入出力レベル0V～＋3.3V(正論理)
ボードIDREX-PCI60D/PE60D、REX-PE70D/PE70D を複数枚使用した場合、各ボードを特定するためのDIPスイッチを基板上に設置。(4枚まで識別可能)
静電気放電保護気中放電：±16.5KV 接触放電：±8KV
伝送距離1200m以内
※高速でのデータ伝送をおこなう場合、ケーブル長や通信環境により正常な通信ができない場合があります。
外形寸法約119.91mm ×58.91mm(突起部除く)
重量約80g(標準ブラケット使用時)
電源電圧＋3.3V(PCI Expressバスより供給)
ダウンロード提供ソフトウェアRS-422A/485通信サンプルプログラム、シリアル通信ドライバ、 ポート認識用サンプルプログラム、DIO制御サンプルプログラム
対応機種PCI Expressスロットを装備したWindowsPC
対応OSWindows 11、Windows 10、Windows 8.1、Windows 8、Windows 7、Windows Vista、Windows XP、Windows 2000、Windows Server 2008 R2、Windows Server 2008、Windows Server 2003 R2、Windows Server 2003、 Windows 2000 Server、Linux Ready!
※32ビット/64ビット両対応

【内容】
・PCI Expressボード本体 ×1
・Low Profileブラケット ×2
・インストールガイド
・保証書(1年)
