WIZNET-W55RP20
W55RP20(W5500+RP2040 SiP)
マルツコード：
M2941-396
品質ランク：
M1
自社在庫数：
0個
（ 2025/06/24 07:10 現在）

提携先在庫数：6個(2025/06/23 09:00現在)

出荷予定日：
2025/6/30
16:00
までのご注文で
2025/6/30
出荷
数量
1個以上
￥520.00
(税込￥572.00)

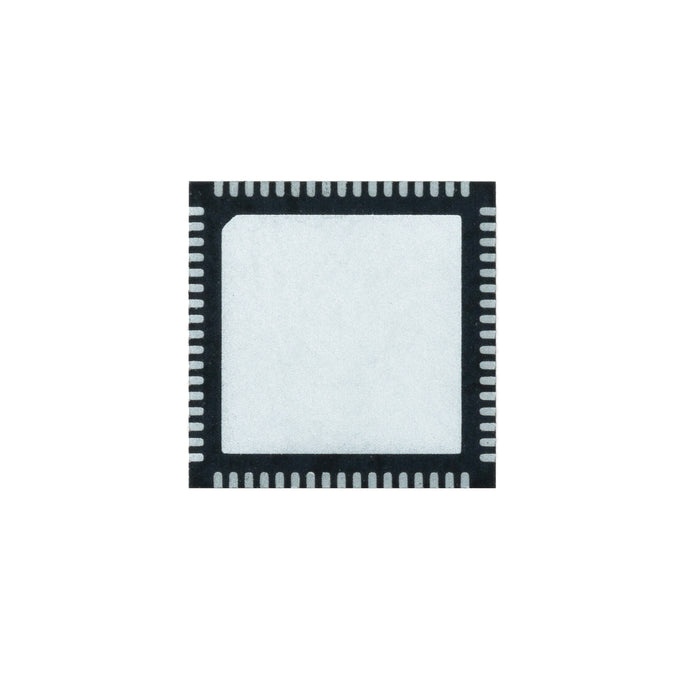

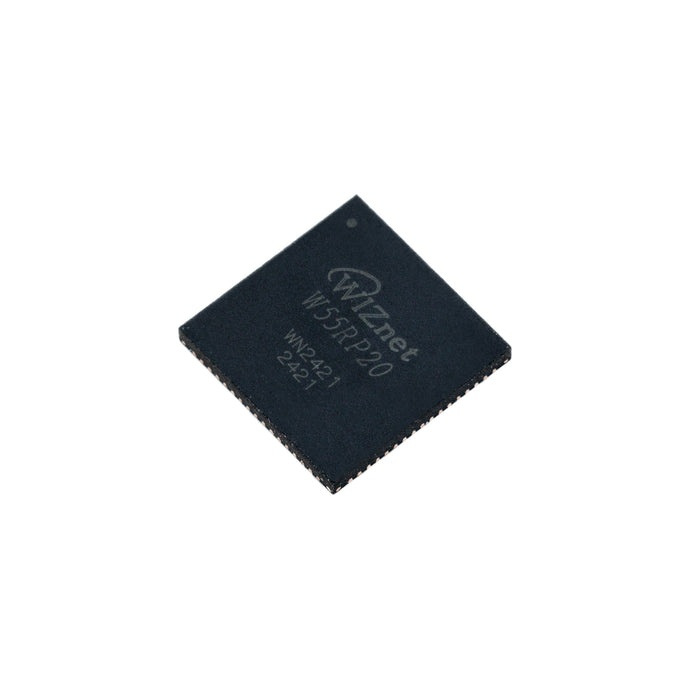

W55RP20(W5500+RP2040 SiP)【WIZNET-W55RP20】

の概要

WIZnetのW5500 Ethernet コントローラとRaspberry PiのRP2040マイクロコントローラを統合したSiP(System-in-Package)です。IoT デバイスやスマートアプリケーション用にネットワーク機能や処理機能を提供します。評価基板も取り扱いがあります。

W5500は、ハードウェアTCP/IPスタックをサポートし、簡単にネットワーク接続と通信管理が可能で、外部メモリを必要とせず効率的なソリューションを提供します。RP2040 は、デュアルコアArm Cortex-M0+プロセッサを搭載、高速データ処理とともに、複数タスクを同時処理するマルチタスキング機能が可能です。

各種プログラミング環境が使えるように設計されており、PythonやC/C++などの言語に対応、アプリケーション実装が容易です。また、各種外部インターフェース、GPIO、ADC、UART、SPI、 I2Cに対応、センサ、アクチュエータ、周辺機器と簡単に接続できます。

●特長

・デュアル Arm Cortex-M0+ @ 133MHz
・ハードウェアTCP/IPスタック
・2 MBフラッシュメモリ搭載
・264 kB (6バンク)SRAM 搭載
・DMA コントローラ
・全接続AHB クロスバー
・インターポレータ(Interpolator)と整数除算器
・コア電圧生成用プログラマブルLDO搭載
・USB/コアクロック生成用PLL2個搭載
・23 GPIO ピン(内4ピンはアナログ入力可能)
・ペリフェラル
　・2 × UART
　・2 × SPI コントローラ
　・2 × I2C コントローラ
　・16 × PWM コントローラ
　・USB 1.1 コントローラ/PHY、ホスト/デバイス対応
　・8 × PIO ステートマシン
・対応ネットワークプロトコル：TCP、UDP、IPv4、ICMP、ARP、IGMP、PPPoE

機能構成図

ピン配置

【資料】
・データシート
　・W55RP20
　・RP2040
　・W5500
・EVB-Pico関連
　・ W55RP20-EVB-Pico
・ファームウェアサンプル
　・Ethernet サンプル
　・AWS サンプル
　・Azure サンプル
　・LwIP サンプル
　・FreeRTOS サンプル
・WIZnet W55RP20: コンパクトで高効率なIoT用Ethernet(スイッチサイエンスマガジン)
