SEEED-103110063
SeeedStudio Raspberry Pi 5用 PCIe to M.2 HAT+基板
マルツコード：
M2941-402
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/04 12:17 現在）

提携先在庫数：19個(2025/05/02 09:00現在)

出荷予定日：
2025/5/13
数量
1個以上
￥1,096.00
(税込￥1,205.00)

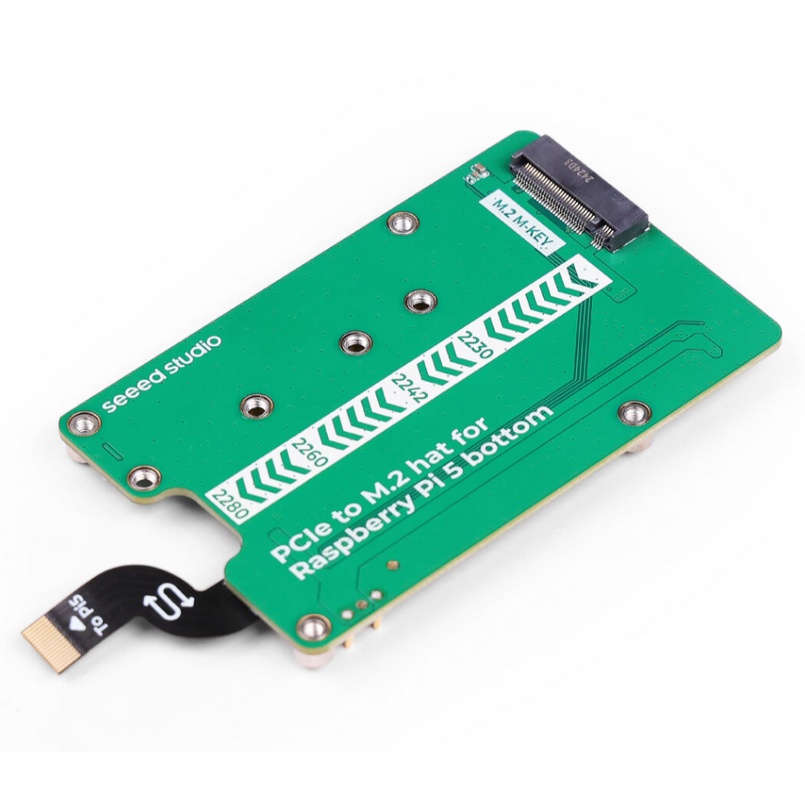

SeeedStudio Raspberry Pi 5用 PCIe to M.2 HAT+基板【SEEED-103110063】

の概要

Raspberry Pi 5のPCIeコネクタからM.2のSSDを使用するための基板です。Raspberry Pi 5の裏面に取り付けるため、Raspberry Pi 5の公式ヒートシンクやファンと一緒に使うことができます。

注意
SATA SSDはこのHATと互換性がありません。

●特長

・複数のサイズをサポート：NVMe 2230/2242/2260/2280 の四つのサイズを利用可能。
・設計：ユーザーは40 ピンのGPIOを自由に使用でき、他のHATと組み合わせられます。さらに、公式のRaspberry Piヒートシンクとファンを妨げないため、冷却効率に影響を与えません。
・使いやすいデザイン：microSDカードを妨げないS字型FPCケーブル設計。
・高速な拡張ストレージ： 本製品はRaspberry Pi 5と互換性があり、PCIe Gen2および PCIe Gen3の速度に準拠します。NVMe SSDやHailo8/8L NPU AIモジュールを使用してPi 5の機能を拡張できます。
・安定した接続：追加のポゴピンから電源を供給でき、安定した高速接続ができます。
・オープンソースのケース：本製品はRaspberry Pi公式ケースと互換性がないため、3Dプリンタで印刷可能な専用のケースのstpファイルを提供しています。

●仕様

・PCIeコネクタ
　・1 × PCIe Gen2.0
　・1 × PCIe Gen3.0
・電源：5 V/2 A
　・ポゴピン：1 A
　・PCIeコネクタ：1 A
・M.2サイズ
　・2230
　・2242
　・2260
　・2280

Raspberry Pi 5のPCIeとの互換性の問題により、すべてのNVMe SSDには対応できていません。Raspberry Piの公式開発者は、より多くのNVMe SSDコントローラやモデルに対応するため、システムの継続的な更新を行っています。SSDからの起動が必要な場合は、最新のRaspberry Piファームウェアとブートローダへ更新することを推奨します。詳しい手順については、Seeed社のWikiを参照してください。

現在、pibenchmarksのSeeedホームページに、ストレージやシステムブートディスクに使用できる検証済みのSSDが掲載されています。こちらから他のSSDとRaspberry Pi 5の互換性リストを参照できます。互換性が不明な場合は、Seeed社から出ているM.2 2280 SSD 128GBを購入できます。こちらはSeeed社にて互換性検証済みです。

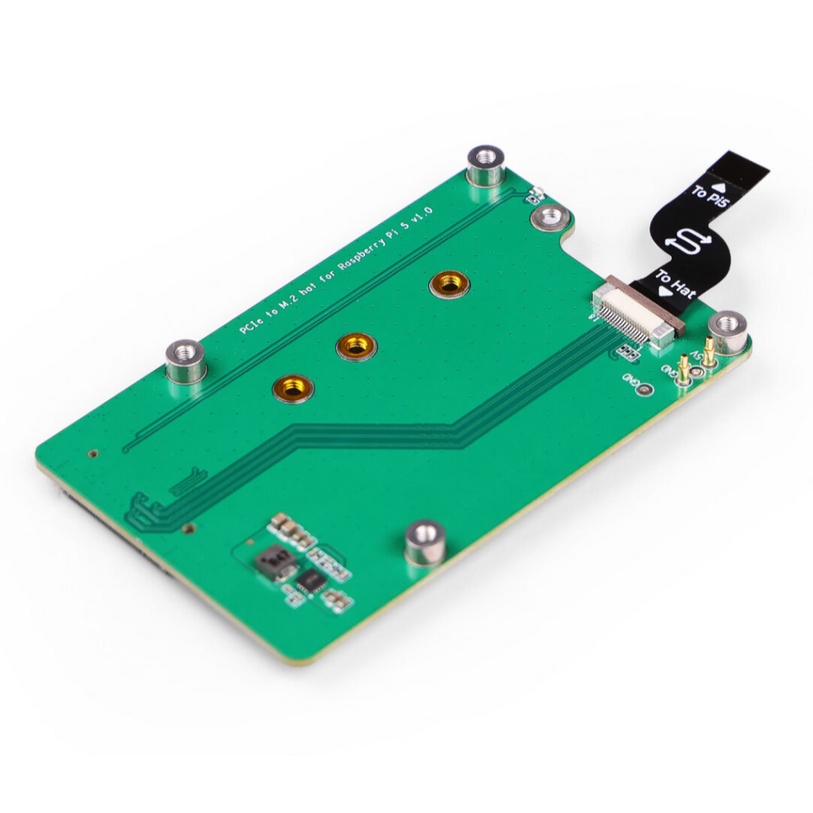

●コネクタ配置

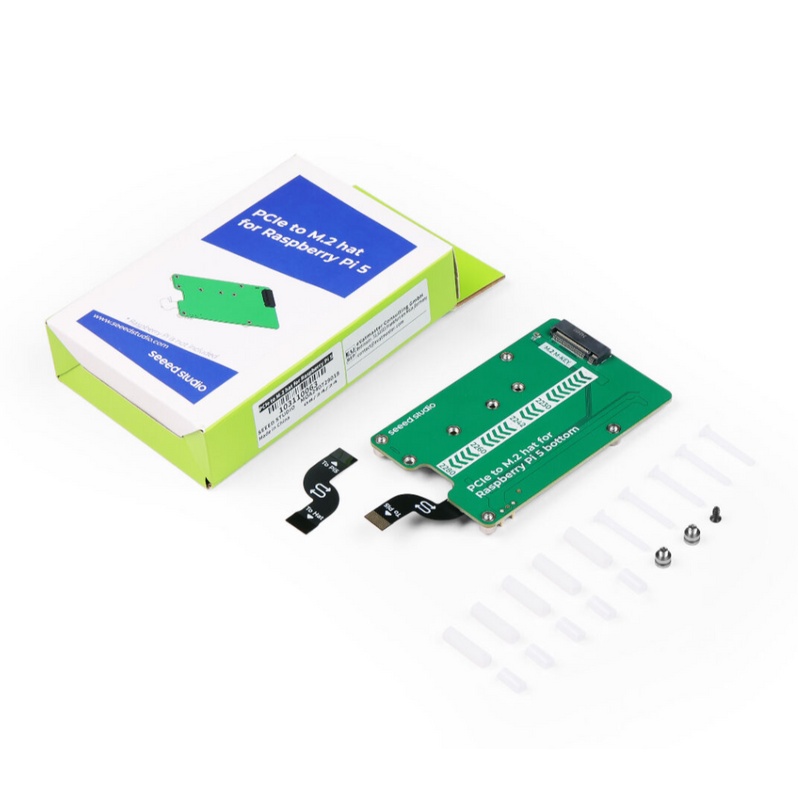

【内容物】
・1 × Raspberry Pi 5用 PCIe to M.2 HAT+基板
・2 × FPCケーブル 50 mm
・1 × 固定用スタッドとスペーサ、ネジ(1セット)

【資料】
・3Dプリントケース用stpファイル
