SFE-COM-25893
SMD LED用直角型インジケータ(LEDなし/5mm径)
マルツコード：
M2941-410
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/05 11:37 現在）

提携先在庫数：15個(2025/05/02 09:00現在)

出荷予定日：
2025/5/13
数量
1個以上
￥216.00
(税込￥237.00)

SMD LED用直角型インジケータ(LEDなし/5mm径)【SFE-COM-25893】

の概要

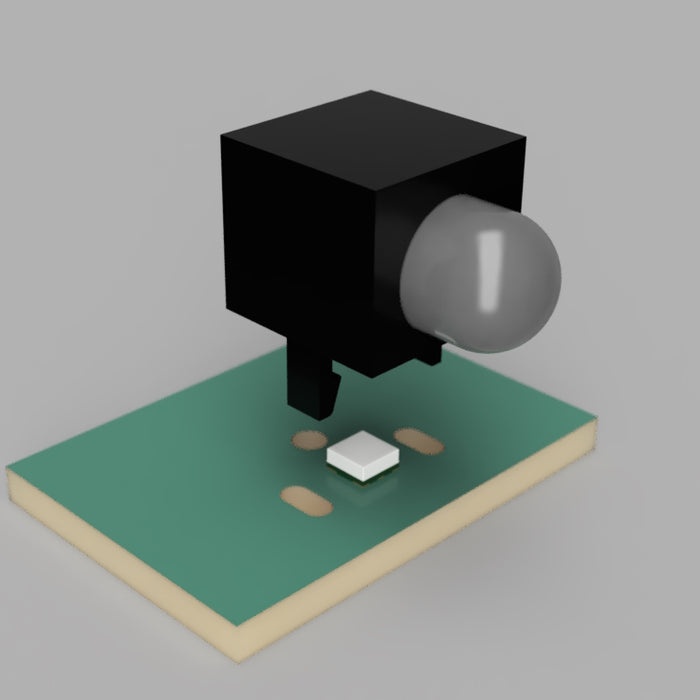

基板に実装されたチップLEDの光を基板水平方向に出す導光板と基板への固定用ブラケットのセットです。別途基板に実装したチップLEDと組み合わせて基板用インジケータ（CBI）になります。

●特長

・基板固定穴に填め込むだけで簡単設置
・LEDは最大5 × 4.3 × 1 mmのSMD LEDを使用できます
　・0603サイズの単色LEDからフルカラー（RGB）LEDのWS2812（SMD品）まで幅広く対応
　・SparkFunは1206サイズまでの単色LEDや2 × 2 mmのフルカラー（RGB）LEDの使用を推奨

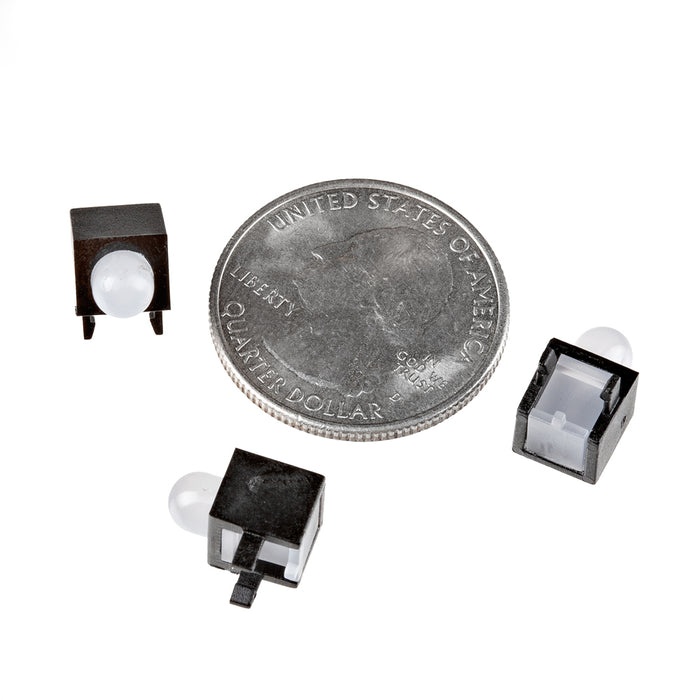

・ブラケット部外寸：7.5 × 7.5 × 6.7 mm（基板上）
・導光板：直径4.9 mm、半透明、砲弾型

ご注意
・一個単位の販売です。
・スルーホールタイプのRGB LEDによるCBI「直角型RGBアドレサブルCBI LED - 5 mm」もございます。ユニバーサル基板で製作の方は是非御検討下さい

【資料】
・データシート
・外形図

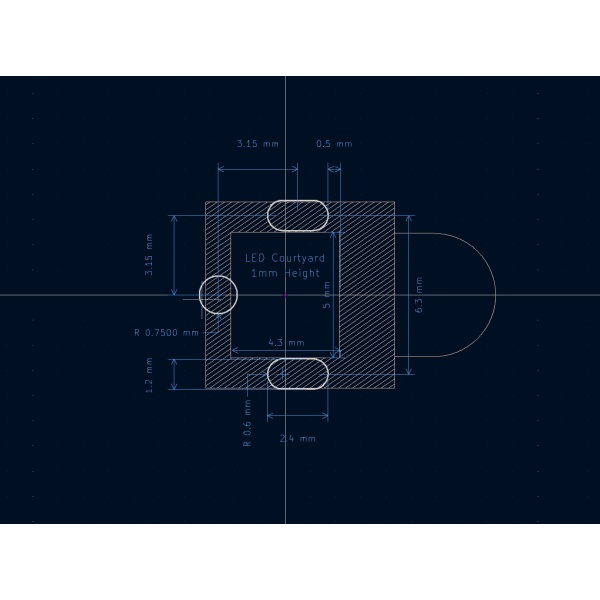

・推奨レイアウト
・PCBレイアウト例（KiCad）

在庫状況：営業所に在庫はございません。

マルツ全店でオンライン注文&店頭受取りサービスをご利用いただけます。
