WAVESHARE-27009
Raspberry Pi 5/4B用HDMI(Micro-標準)アダプタ基板
マルツコード：
M2941-412
品質ランク：
M1

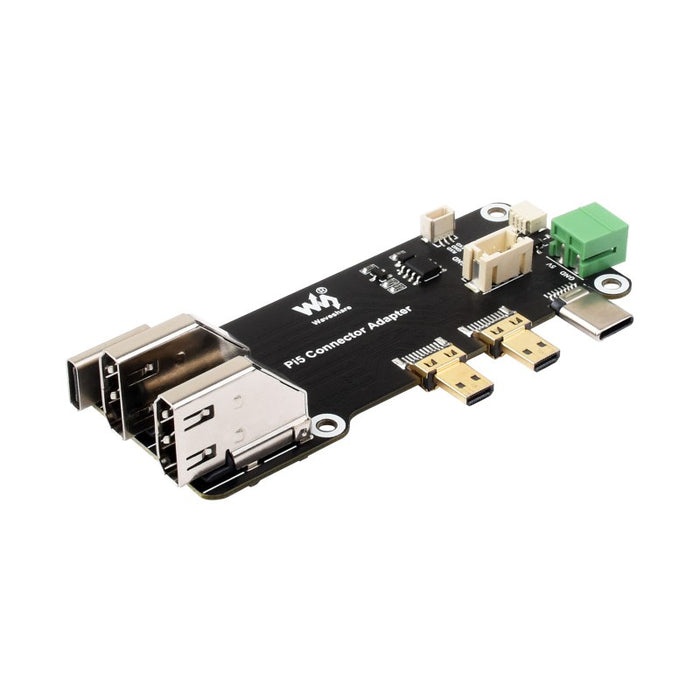

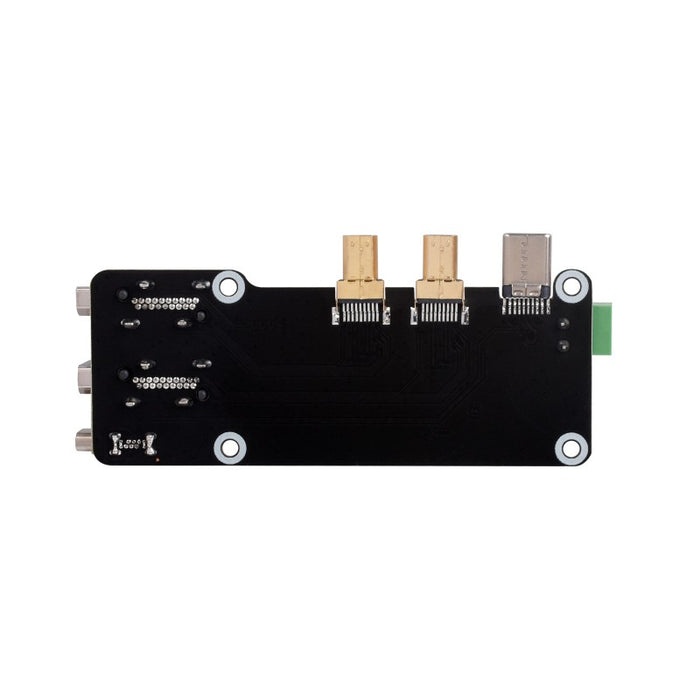

Raspberry Pi 5/4B用HDMI(Micro-標準)アダプタ基板【WAVESHARE-27009】

の概要

Raspberry Pi 5 / 4Bの前面にある二つのMicro HDMIコネクタ、USB Type-Cコネクタに挿して、側面に出すように変換する基板です。HDMIはMicro HDMIでなく一般的な標準HDMIコネクタに変換しますので便利です。本体への給電はUSB Type-Cコネクタでも基板上の3Pコネクタでも可能です(スクリューターミナルもありますが、対応するケーブル側コネクタが別途必要です)。

●特長

・Raspberry Pi 4B/5の前面にある二つのMicro HDMIコネクタ、USB Type-Cコネクタに挿すことで、右側面から二つの標準HDMIコネクタ、USB Type-Cコネクタを利用できます
　・Raspberry Pi本体上のLAN端子、USB Type-Aコネクタと同じ並びでケーブル配線が綺麗にできます
・電源供給はUSB Type-Cコネクタの他、本製品上の3Pコネクタまたは2Pスクリューターミナルが使えます
　・3Pコネクタはケーブルも付属します
　・2Pスクリューターミナルはケーブル側コネクタも別途必要になります。
・デュアル4K出力に対応

●仕様

・Raspberry Pi本体側コネクタ：
　・2 × Micro HDMIコネクタ
　・1 × USB Type-Cコネクタ
・周辺機器用コネクタ：
　・2 × 標準HDMIコネクタ
　・1 × USB Type-Cコネクタ
・その他コネクタ：
　・UART用3Pコネクタ
　・電源用2Pスクリューターミナル (ケーブル側コネクタは付属しません)
・外形寸法：85 × 33.5 mm

【内容物】
・1 × Raspberry Pi 4B/5用コネクタアダプタ基板
・1 × 3P UARTケーブル(両端3Pコネクタ)…Raspberry Pi 5本体接続用
・1 × 3P UARTケーブル(3Pコネクタ-QIコネクタ)…市販のUART-USBアダプタ接続用

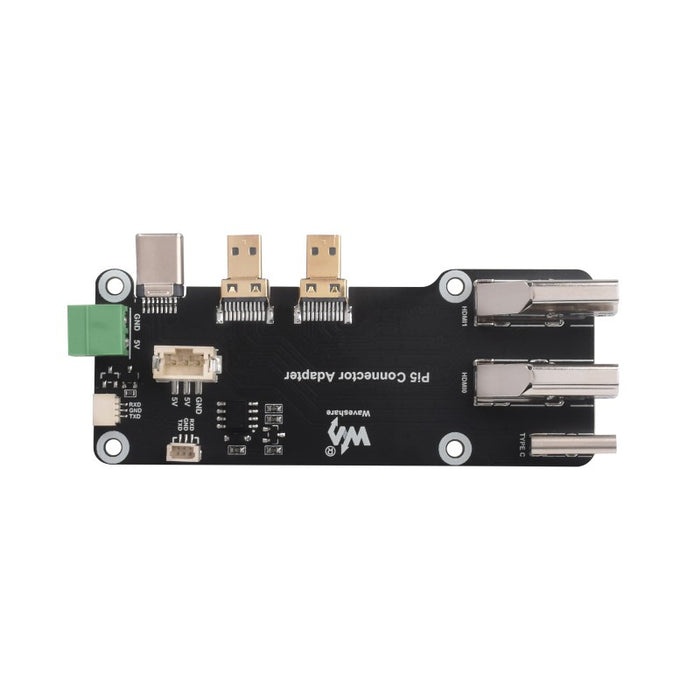

【接続ガイド】

コネクタ摘要備考
①Raspberry Pi接続用USB Type-Cコネクタ(プラグ)Raspberry Pi 5/4B本体に直結
②Raspberry Pi接続用Micro HDMIコネクタ(プラグ)Raspberry Pi 5/4B本体に直結
③外部接続用標準HDMIコネクタ
④外部接続用USB Type-Cコネクタ
⑤Raspberry Pi接続用3ピン UARTコネクタケーブル付属
⑥5 V電源コネクタ
⑦外部接続用3ピン UARTコネクタケーブル付属
⑧電源用2Pスクリューターミナル適合するケーブル側コネクタはKF2EDG-2P 3.81mmピッチ

【資料】
・wiki
