ADA-5971
DS18B20デイジーチェーン接続用モジュール
マルツコード：
M2941-423
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/07 08:29 現在）

提携先在庫数：6個(2025/05/02 09:00現在)

出荷予定日：
2025/5/13
16:00
までのご注文で
2025/5/13
出荷
数量
1個以上
￥1,100.00
(税込￥1,210.00)

DS18B20デイジーチェーン接続用モジュール【ADA-5971】

の概要

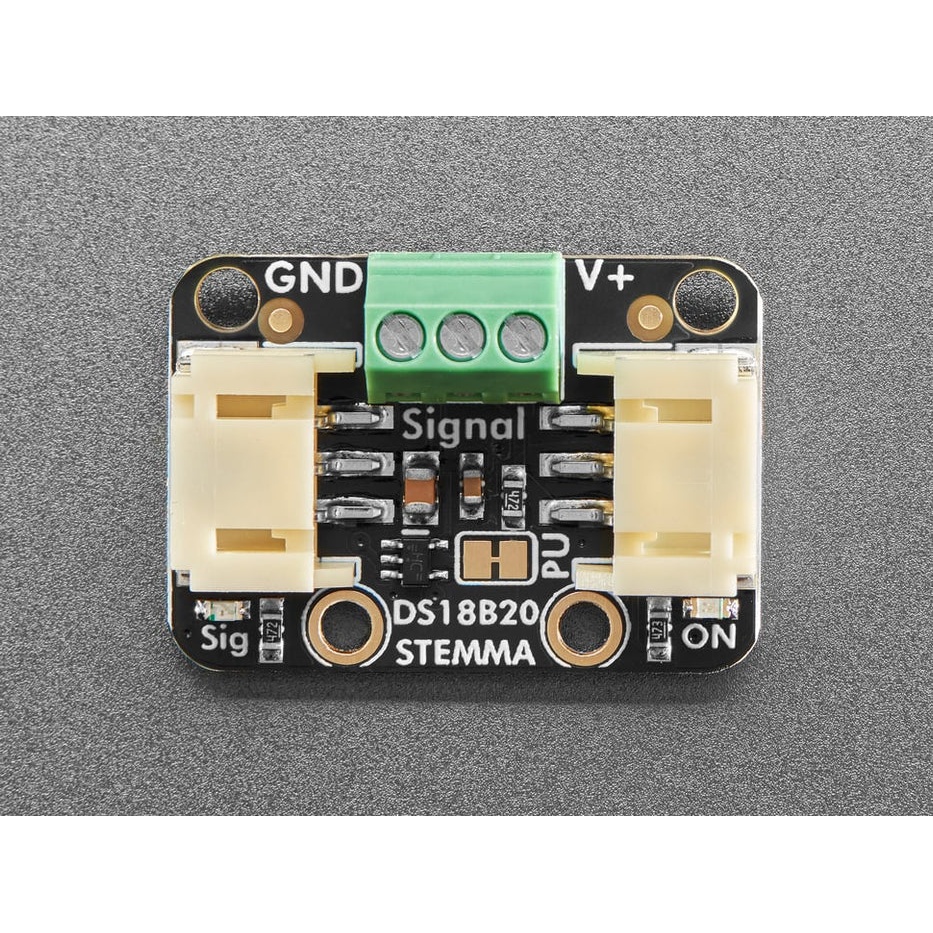

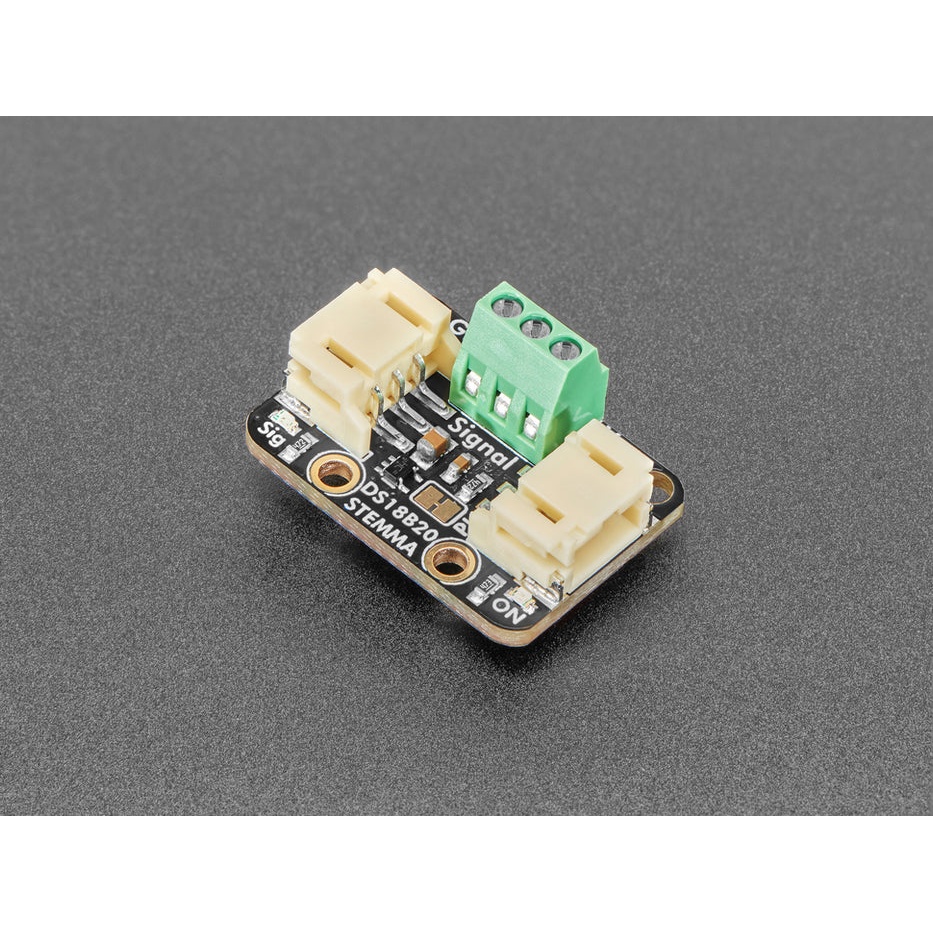

DS18B20を使った温度センサをデイジーチェーン接続するためのブレークアウト基板です。また4.7 kΩの信号プルアップ、データ転送が行われていることを確認できる信号モニター用赤色LEDも搭載されています。これらはパターンカットで無効にできます。

※ デイジーチェーン接続に便利なJST-PH 3ピンコネクタ付きケーブル 100 mmも発売しています。

●特長

・シンプルな1-Wireインターフェースの温度センサICであるDS18B20のデイジーチェーン接続用
　・1-Wireインターフェース
　・9～12 bit(設定可能)で温度を読み取ることが出来ます。
　・ユニークなシリアル番号がついており、同一の1-Wireバスに複数個存在できます
・二つの3ピンJST互換コネクタにより多数のDS18B20(またはDS18B20搭載温度プローブ)を容易にデイジーチェーン接続できます
・DS18B20とはスクリューターミナルで接続
　・小信号トランジスタ状のパッケージ(TO-92)に入ったDS18B20のほか、温度プローブ状のDS18B20も使えます
・4.7 kΩの信号プルアップ(パターンカットで無効になります)
・DS18B20の1-Wire信号に影響を与えないバッファ付の信号モニター用LED(パターンカットで無効になります)
・コンパクトサイズ

●仕様

・DS18B20接続用端子：3ピン スクリューターミナル
・デイジーチェーン接続用端子：2 × JST-PHタイプ3ピンコネクタ
・ジャンパ
　・SJ1：信号モニター用LED(無効にする場合パターンカット)
　・SJ2：信号プルアップ(無効にする場合パターンカット)

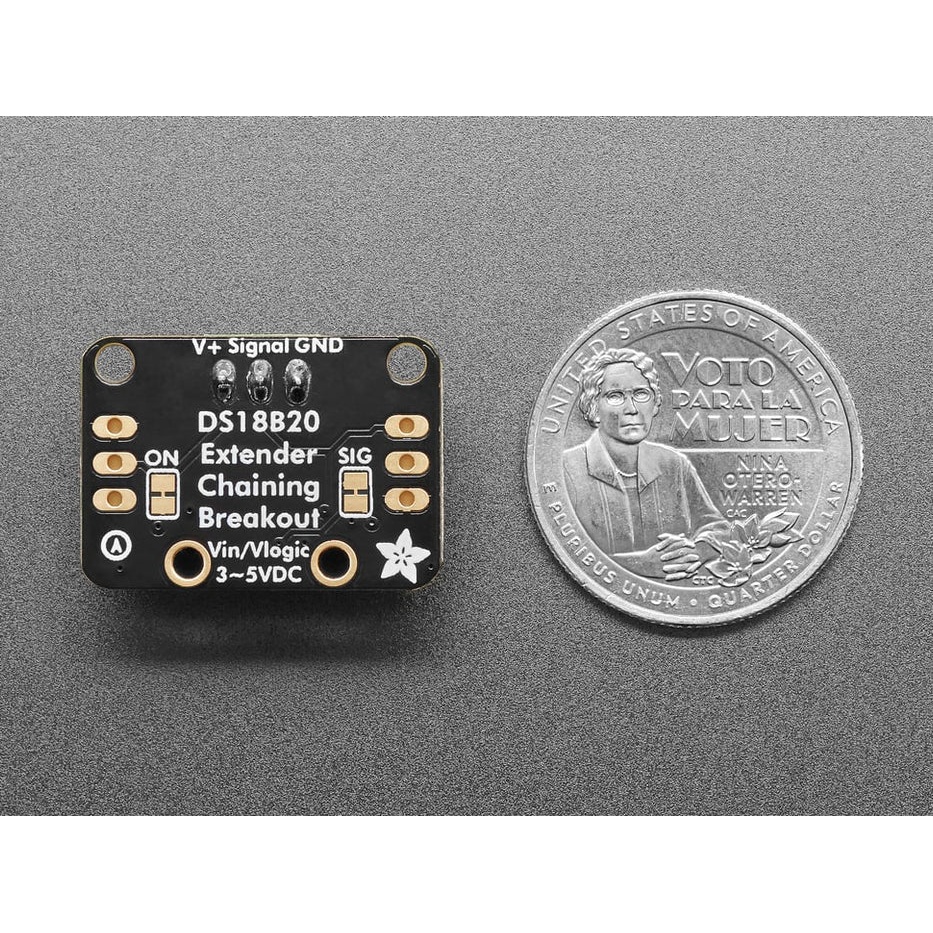

・外形寸法：25.4 × 17.8 mm

【内容物】
・1 × Adafruit DS18B20デイジーチェーン接続用ブレークアウト基板
※ DS18B20やDS18B20搭載温度プローブは商品に含まれません

【資料】
・ドキュメント
　・DS18B20データシート
　・CircuitPythonでの動作例
　・Arduino言語での動作例
　・基板外形図
　・回路図、など
