CYTRON-MAKER-UNO-RP2040
Maker Uno RP2040
マルツコード：
M2941-432
品質ランク：
M1
自社在庫数：
0個
（ 2025/06/19 11:55 現在）

提携先在庫数：42個(2025/06/19 09:00現在)

出荷予定日：
2025/6/25
16:00
までのご注文で
2025/6/25
出荷
数量
1個以上
￥2,628.00
(税込￥2,890.00)

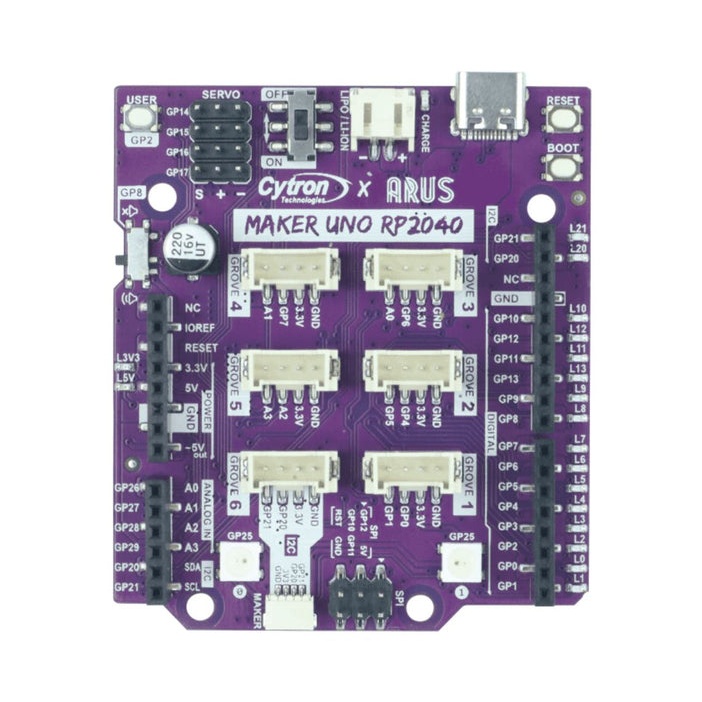

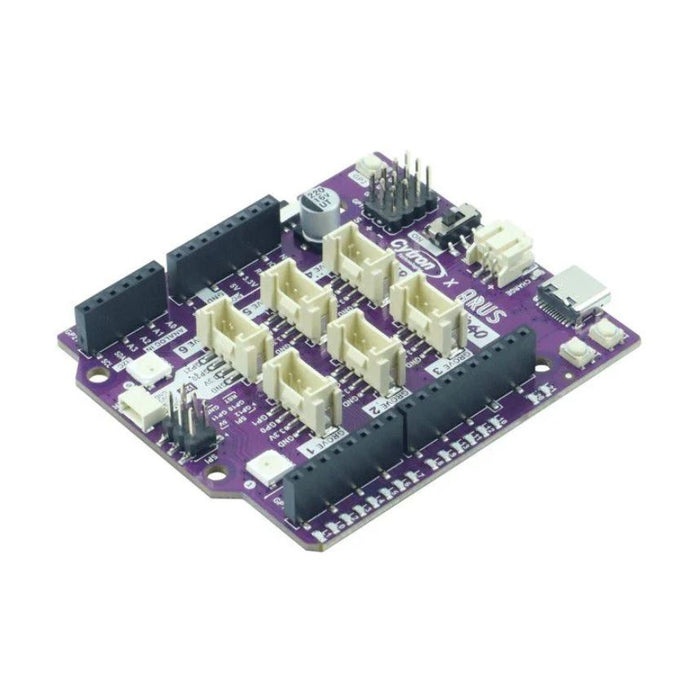

Maker Uno RP2040【CYTRON-MAKER-UNO-RP2040】

の概要

Raspberry Pi Picoと同じRP2040を搭載したArduino Uno互換機です。
RGB LED、タクトスイッチ、圧電ブザー、サーボ端子、LiPo電池充電回路、多くのGrove互換端子、I/O状態表示用LEDインジケータを搭載し、裏面(ハンダ面)に名前が書けるなど、教育・訓練に活用できる工夫がなされています。
本製品はArduino Uno互換機ですが信号レベルは3.3 Vとなります。御注意ください。

●特長

・マイコンをATmega328PからRP2040に変更することで大幅な性能アップ・機能追加を実現
・教育・訓練に役立つ各種機能を満載
　・二つのRGB LED、ユーザが使用可能なタクトスイッチ、圧電ブザー、サーボ端子を搭載
　・六つのGrove互換端子を持ち、Groveコネクタを持つ多くのセンサー/表示器/スイッチ/リレー等に対応
　・ピンソケット脇のI/O状態表示用LEDインジケータによりデジタルI/Oピンの状態をユーザが視認可能
　・USBタイプCコネクタ(5 V)または外部LiPo/Li-Ion電池(3.7 V)で動作
　・ブザーはスライドスイッチでミュート可能

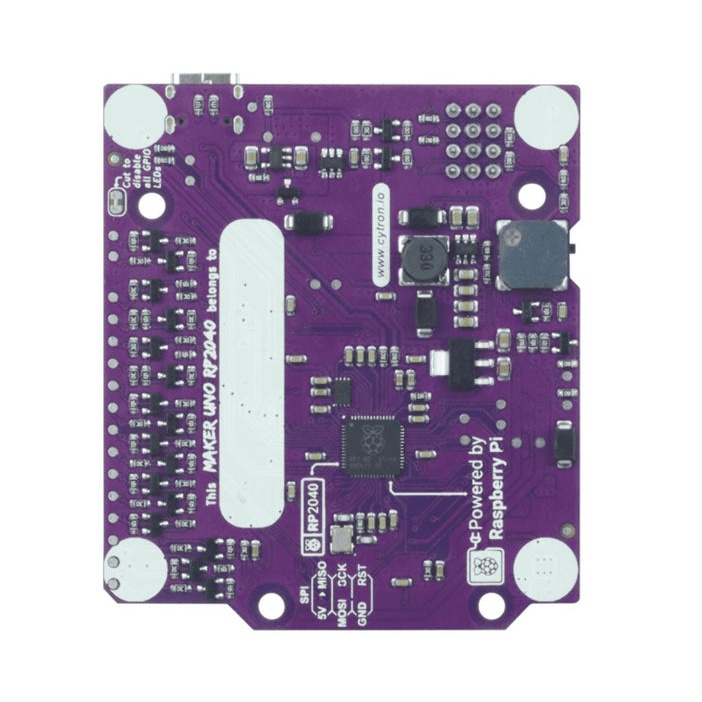

　・裏面(ハンダ面)のシルクにマジック等で名前等を書けるので、生徒間での機体の取り違えを防止できます
・CircuitPython、MicroPython、Arduino IDEなど幅広い開発環境に対応
・Arduino Unoフォームファクターなので、Uno用シールドや既存のケースが利用できます
　・3.3 V対応のシールドを御利用願います
　・I/O状態表示用LEDインジケータ等で全幅がやや広い為、既存ケースには適合しないものもあります

●仕様

Maker UNO Plus
https://ssci.to/4120		Maker Uno RP2040
https://ssci.to/9543		Maker Uno RP2040
備考
マイクロコントローラMicrochipATmega328PRaspberry PiRP2040Raspberry Pi Picoと同じマイクロコントローラを採用
プログラミング環境Arduino IDE(C/C++)Arduino IDE(C/C++/Micro-python/CircuitPython)Micropython/CircuitPythonでの開発に対応
システム動作電圧5 V3.3 V信号レベルも3.3 Vです。
御注意下さい
クロック動作周波数16 MHz133 MHz単純計算で8.3倍
メモリフラッシュメモリ32 KB2 MB単純計算で64倍
SRAM2 KB264 KB単純計算で132倍
I/OデジタルI/O20(ピンソケット)20(ピンソケット)
4(サーボ端子)
PWM出力6(特定ピン)16(再割当可能)
アナログ入力6(10 bit)4(12 bit)分解能改善
(10→12 bit)
UART1(特定ピン)2(再割当可能)2チャンネル使用可能
SPI1(特定ピン)2(再割当可能)2チャンネル使用可能
I2C1(特定ピン)2(再割当可能)2チャンネル使用可能
外部割込入力224全てのI/Oピンで割込可
Grove端子なし6
(GROVE1：GP0、GP1
/GROVE2：GP4、GP5
/GROVE3：GP6、GP25
/GROVE4：GP7、GP27
/GROVE5：GP28、GP29
/GROVE6：GP20、GP21)		Groveコネクタを持つ多くの
センサー/表示器/スイッチ
/リレー等に対応できます。
Maker端子なし1(GROVE6端子と同一信号)
スイッチリセットスイッチありあり
ユーザ用スイッチ1(D2に接続)1(GP2に接続)
圧電ブザーあり(ミュート可)
(デジタル2ピンに接続)		あり(ミュート可)(GP2に接続)スライドスイッチでミュート可能
サーボ端子なし4 × サーボ端子
(GP14～GP17に接続)		4 × サーボ端子の搭載で
実験に便利
LEDRGB LEDなし2(GP25に接続)WS2812Bを二つ搭載
I/O用LEDインジケータ12
(デジタル2～13ピン)		16
(GP00～13、GP20～21)		ジャンパカットで
無効に出来ます
電源電源入力micro Bコネクタ経由5 VType-Cコネクタ経由5 V、LiPo/LiIon電池端子経由3.7 V(自動選択)LiPo/LiIon電池 充電回路搭載
電源スイッチなしあり

【内容物】
・1 × Maker Uno RP2040本体
・4 × 4ピンGroveコネクタ - QI/2550タイプ(メス)ケーブル
・4 × シリコンラバー製ゴム足
※USBケーブルは付属しません

【資料】
・データシート
・回路図(pdf)
・3D CADファイル
・Maker UNO RP2040とCircuitPythonで始めてみよう
・CircuitPythonファームウェア
・RP2040データシート
