WAVESHARE-22668
Waveshare RP2040-LCD-1.28
マルツコード：
M2941-435
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/02 02:55 現在）

提携先在庫数：2個(2025/05/01 09:00現在)

出荷予定日：
2025/5/12
16:00
までのご注文で
2025/5/12
出荷
数量
1個以上
￥2,919.00
(税込￥3,210.00)

Waveshare RP2040-LCD-1.28【WAVESHARE-22668】

の概要

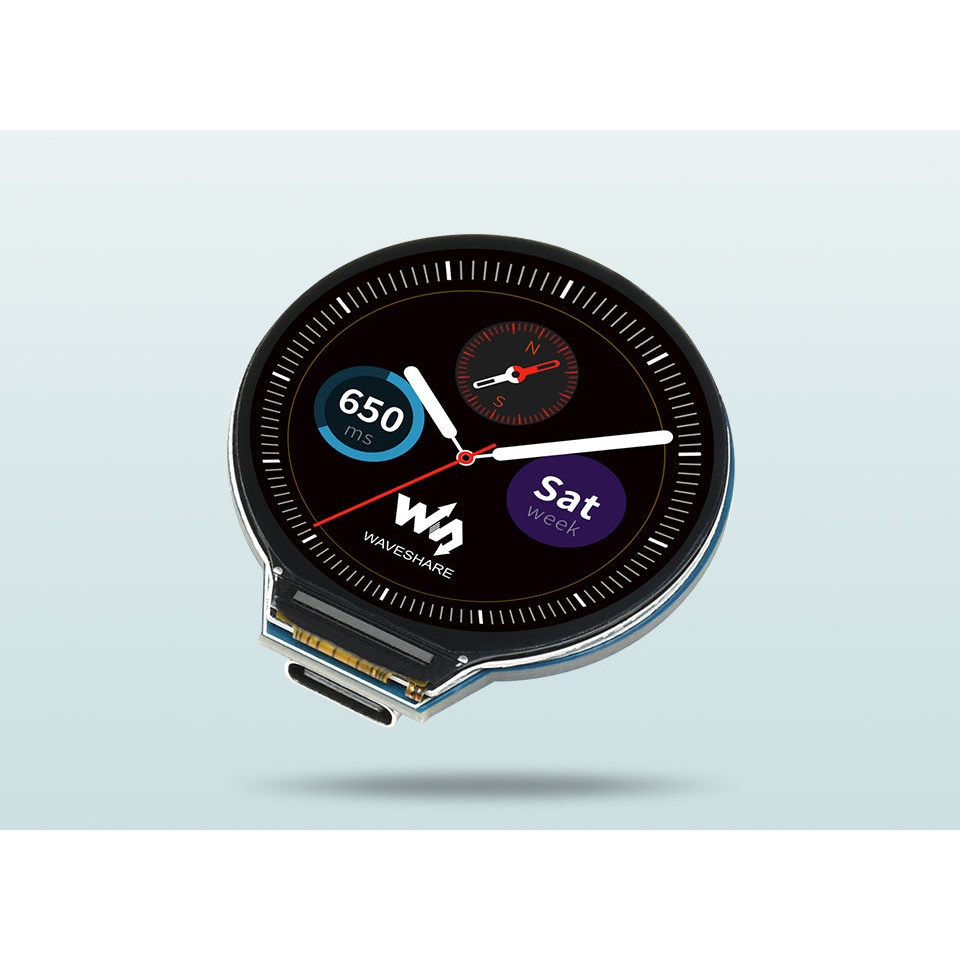

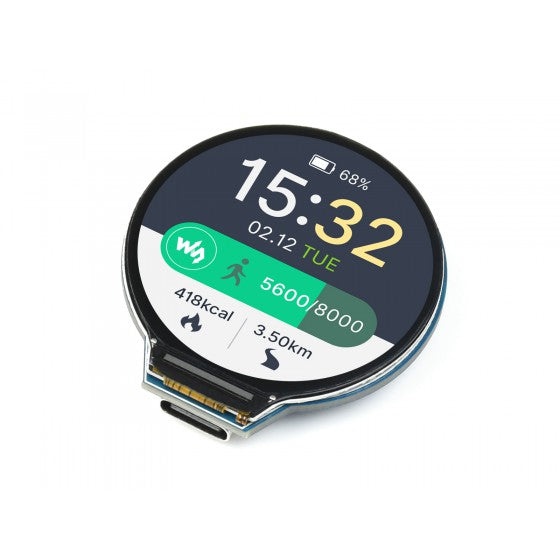

RP2040-LCD-1.28は、Waveshareで設計された安価で高性能なMCUボードです。1.28インチ円形LCDディスプレイ、リチウムイオン電池充電マネージャ、6軸センサ(3軸加速度＋3軸角速度)などを搭載した超小型サイズで、GPIOとデバッグ全ピンに対応しているので、迅速に開発して製品に組み込めます。

●特長

・Raspberry Pi RP2040 マイクロコンピュータチップ
・デュアルコアArm Cortex M0+プロセッサ、最大133 MHz動作の柔軟なクロック
・SRAM 264 KB、オンボードフラッシュメモリ 2 MB
・Type-C コネクタ
・1.28インチ 240×240 ピクセル 65 KカラーのIPS LCD ディスプレイ搭載
・リチウム電池充放電用ヘッダ
・GPIO 全ピンを1.27 mmピッチピンソケット経由で引き出し(合計30ピンですが、内部回路に接続されたピンがあるので、多重化する場合にはWikiをご参考ください)。
・USB 1.1 デバイス/ホスト対応
・低電力スリープ/ドーマントモード
・USBマスストレージを使ったドラッグアンドドロップによるプログラミング
・2 × SPI、2 × I2C、2 × UART、4 × 12ビットADC、16 × コントローラブルPWMチャンネル
・高精度のオンチップクロック/タイマー
・温度センサ
・高速オンチップ浮動小数点ライブラリ
・8 × カスタムペリフェラル対応のプログラマブルI/O (PIO) ステートマシン

●仕様

・LCD
　・コントローラ：GC9A01A
　・通信インターフェース：SPI
　・ディスプレイパネル：IPS
　・解像度：240x240
　・表示サイズ：直径32.4 mm
　・ピクセルサイズ：0.135 × 0.135 mm
・IMU：QMI8658C
　・加速度計
　　・分解能：16ビット
　　・測定範囲：±2、±4、±8、±16 g
　・ジャイロスコープ
　・分解能：16ビット
　・測定範囲：±16、±32、±64、±128、±256、±512、±1024、±2048°/sec
・動作電圧：3.3～5 V(3.3 V推奨)
・出力：デジタル信号
・接続コネクタ：PH2.0- 3P
・寸法：27 × 26.5 mm
・LED：赤、黄、緑、青、白(オルタネイト動作です。ボタンが押された状態でLEDが点灯し、もう一度押せば消灯します。)

ピン配置

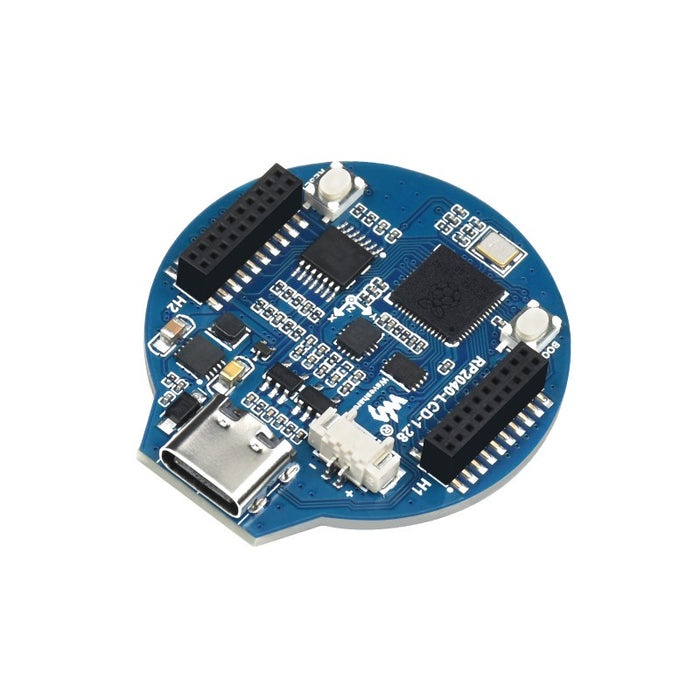

ボード説明

1. USB Type-C コネクタ(USB1.1デバイス/ホスト対応)
2. ETA6096(高性能リチウム電池充電マネージャ)
3. バッテリヘッダー( MX1.25 ヘッダー3.7V リチウム電池用、同時バッテリー充電/ボード給電が可能)
4. QMI8658C(3軸ジャイロスコープ/3軸加速度計付きIMU)
5. 1.27mm ピッチヘッダー(GPIO/デバッグ全ピン対応)
6. W25Q16JVUXIQ (2MB NORフラッシュ)
7. RP2040(デュアルコアプロセッサ、最大133 MHz)
8. RESET ボタン
9. BOOT ボタン(ダウンロードモードにする場合に押す)

外形寸法

【資料】
・WiKi：RP2040-LCD-1.28
・データシート
　・GC9A01A
　・QMI8658C
