Seeed Studio XIAO/QT Py用RS-485ブレークアウトボード
マルツコード：
M3004-930
品質ランク：
M1
在庫のある営業所( 1営業所 )
自社在庫数：
14個
（ 2025/06/21 04:22 現在）

出荷予定日：
2025/6/23
数量
1個以上
￥799.00
(税込￥878.00)
50個以上
￥760.00
(税込￥836.00)
100個以上
￥704.00
(税込￥774.00)

こちらからもご購入いただけます

バルク
1 個以上
¥937.50
(税込 ¥1,031.25)
確認する

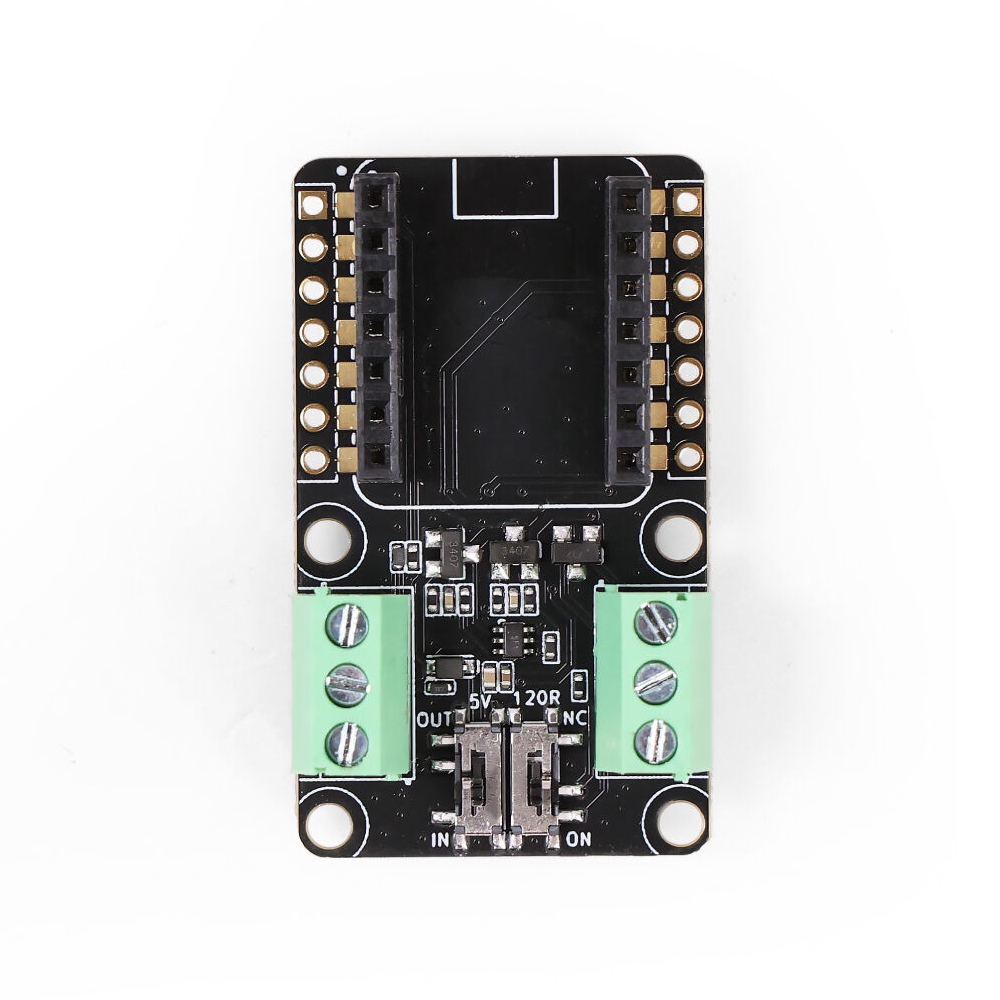

Seeed Studio XIAO/QT Py用RS-485ブレークアウトボード【113991354】

の概要

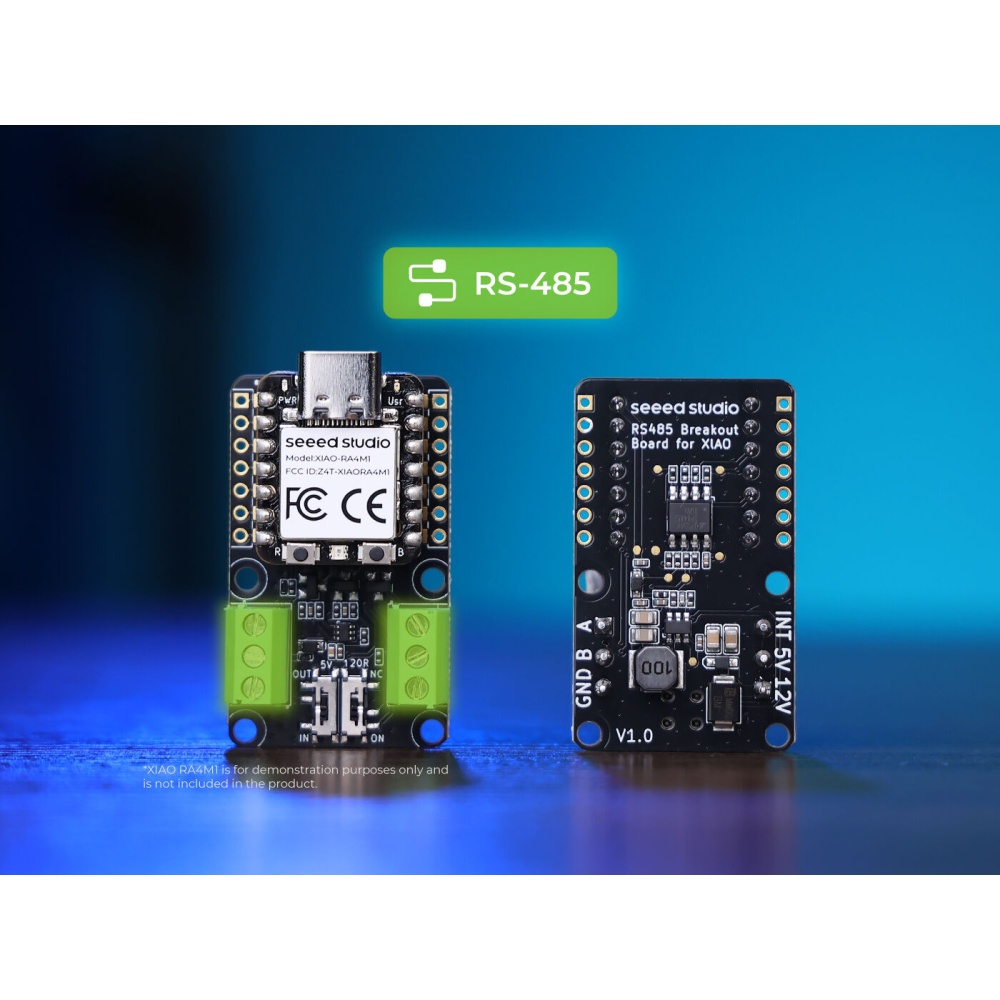

UARTをRS-485に変換するXIAO用ブレークアウトボード


Seeed Studio XIAO開発ボード用に設計された多用途のRS-485拡張ボードです。本ボードは、TP8485EトランシーバICを搭載しており、UARTシリアル信号をRS-485信号に効率的に変換します。半二重トランシーバとして動作するTP8485Eは、最大1200mの単方向通信ができます。
RS-485出力は、信号線と電源接続の両方に対し、3ピン端子を介して行われます。産業オートメーションやリモートモニタリングなど、長距離および多点接続が必要なアプリケーションに適しています。

●特長

・長距離通信が可能：最大1200メートルの通信距離に対応
・広範な電圧入力：5Vおよび12Vの電源に対応
・高ノイズ環境でも信頼性の高いデータ伝送が可能

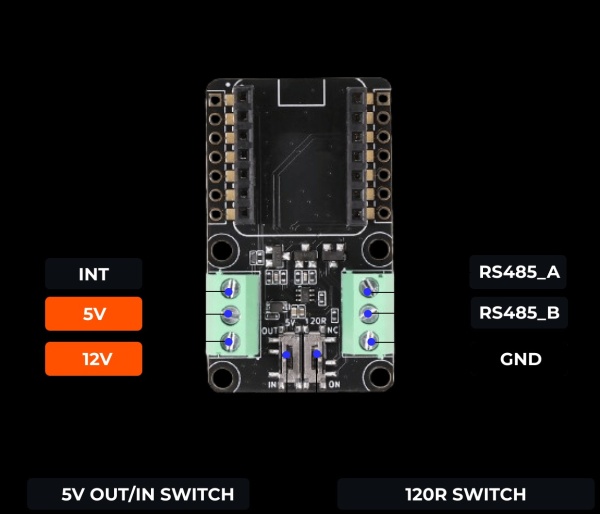

・信号線と電源用の2つの3ピン端子を使った2端子接続

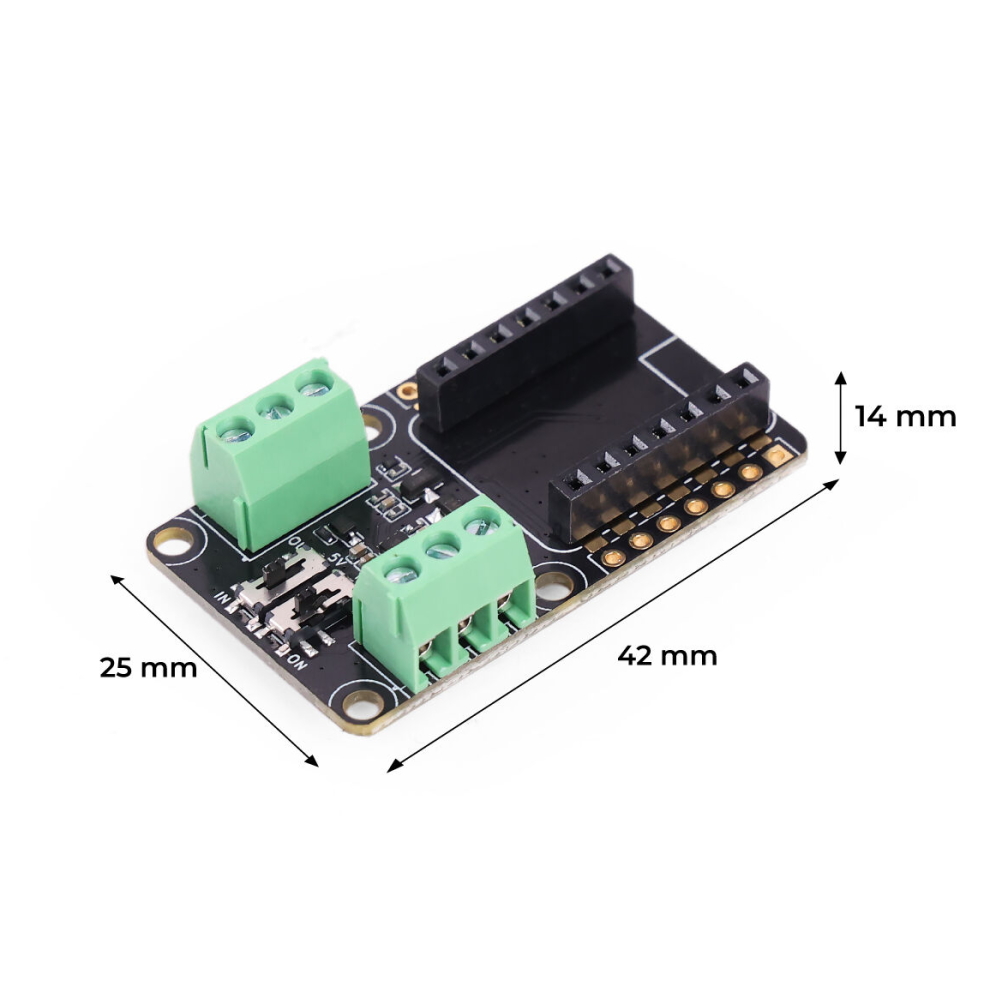

・コンパクトサイズ(XIAOボード2枚分)

●仕様

互換性Seeed Studio XIAOボード、Adafruit QT Py
通信インターフェースRS‐485
RS-485チップTP8485E(半二重トランシーバ)
端末接続信号線用3ピン端子と電源用3ピン端子
通信距離1200m
送信速度250kbps


【資料】
・https://wiki.seeedstudio.com/XIAO-RS485-Expansion-Board/

その他のSeeed Studio製品はこちら

その他のSeeed Studio製品はこちら

3004930 0000000201921586 AK-184 113991354 回路図
