KEW3128
デジタル絶縁抵抗計(高圧)
マルツコード：
M3004-994
品質ランク：
B2
自社在庫数：
0個
（ 2025/05/07 06:16 現在）

納期：
お問合せ下さい
数量
1個以上
￥543,750.00
(税込￥598,125.00)

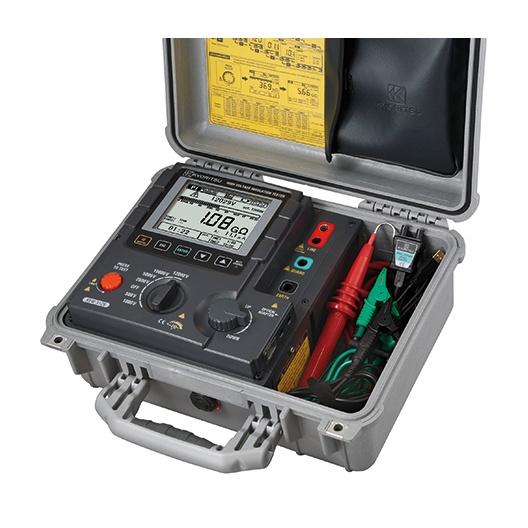

デジタル絶縁抵抗計(高圧)【KEW3128】

の概要

グラフィカルな大型LCDを搭載した高圧絶縁抵抗計！

●特長

・最大定格電圧：12kV、最大測定値：35TΩ、最大短絡電流：5mA
・500V～12kVの6つの固定レンジで測定が可能、さらに出力電圧の可変が可能
・大型LCDで測定値の変化をグラフ表示可能
・充電式電池とAC電源の2電源方式(AC電源は測定中でも使用可能)
・オートディスチャージ機能付き
・メモリ機能：最大約43,000件のデータを格納
・プリントスクリーン機能：表示画面データを保存可能(BMPファイル)
・フィルタ機能：表示値にフラツキが発生した場合にフラツキを軽減
・キャパシタンス測定機能：絶縁抵抗測定終了後、測定物の容量値を表示
・USB接続によりPCでリアルタイムモニタが可能
・バーグラフ・バックライト付き
・防塵防滴構造IP64(ケースを閉じた状態)
・G端子接地方式により絶縁抵抗測定が可能

●仕様

【絶縁抵抗計】

定格電圧500V1000V2500V5000V10000V12000V
最大測定値500GΩ1TΩ2.5TΩ5TΩ35TΩ
確度400k～50GΩ
±5％rdg±3dgt
50.1G～500GΩ
±20％rdg
※250V以下の設定では確度保証外		800k～100GΩ
±5％rdg±3dgt
101G～1TΩ±20％rdg		2M～250GΩ
±5％rdg±3dgt
251G～2.5TΩ±20％rdg		4M～500GΩ
±5％rdg±3dgt
501G～5TΩ±20％rdg		8M～1TΩ
±5％rdg±3dgt
1.01T～10TΩ
±20％rdg
10.1T～35TΩ
表示のみ、確度保証外
短絡電流5.0mA(測定開始10秒間)、3.5mA(測定開始10秒後から)
定格電圧出力可能負荷抵抗0.5MΩ以上1MΩ以上2.5MΩ以上5MΩ以上20MΩ以上24MΩ以上

【電圧計】

測定範囲DCV：±30V～±600V
ACV：30V～600V (50/60Hz)
確度±2％rdg±3dgt

【電流計】

測定範囲0.00nA～2.40mA (絶縁抵抗の有効測定範囲による)

【容量計】

測定範囲5.0nF～50.0μF(500/1000/2500/5000V)
確度±5％rdg±5dgt

【一般仕様】

適合規格IEC 61010-1 CAT IV 600V 汚染度2、IEC 61010-031 IEC 61326-1
IEC 61326-2-1、IEC 61326-2-2、IEC60529(IP64)：ケースを閉じた状態
使用温湿度範囲－10℃～＋50℃ 相対湿度85％以下 (外部電源使用時・結露のないこと)
0℃～＋40℃ 相対湿度85％以下 (バッテリ使用時・結露のないこと)
保存温湿度範囲－20℃～＋60℃ 相対湿度75％以下 (結露のないこと)
電源/使用電池AC電源(100V～240V，50/60Hz)/ 充電式電池(鉛蓄電池：12V) ※充電時間：約8時間
外形寸法330mm(L)×410mm(W)×180mm(D)　※本体とハードケース一体型
質量約9kg(電池含む)
本体付属品(本体と同梱)7169(電源コード)
7224A(アースコード)
7225A (ガードコード)
7226A (ラインプローブ)
7227A(ワニグチタイプラインプローブ
8029(ストレートタイプ先端金具)
8212-USB(USBアダプタ)
鉛蓄電池(内蔵)、取扱説明書
