KEW6315
電源品質アナライザ
マルツコード：
M3005-038
品質ランク：
B2
自社在庫数：
0個
（ 2025/05/04 19:17 現在）

納期：
5営業日程度
数量
1個以上
￥215,630.00
(税込￥237,193.00)

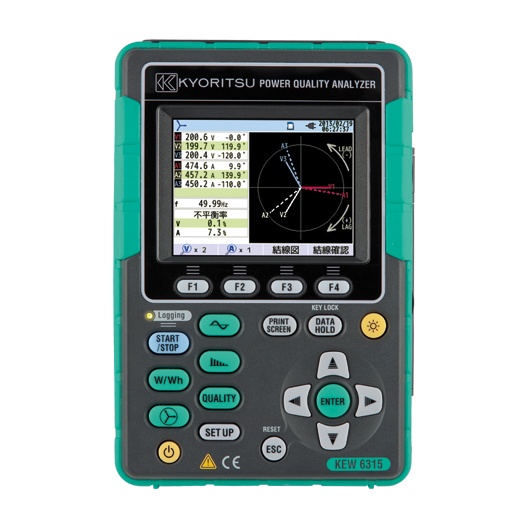

電源品質アナライザ【KEW6315】

の概要

電源品質・電力量すべてを1台で同時に記録

●特長

・電力・電源品質を同時記録
　電力/高調波/波形/電源品質をすべてのチャンネル (ch)
　(電圧3ch、電流4ch)で同時に記録
・すぐに使えるサポート機能
　スタートナビ、結線チェック、センサ自動検出により簡単・確実な記録をサポート
・より精度の高い測定を実現
　有効電力確度：±0.3％rdg
　電圧/電流確度 ：±0.2％rdg
　電源品質測定の国際規格IEC 61000-4-30 Class S に適合
・IEC 61010-1 CAT Ⅳ 300V / CAT Ⅲ 600V /CAT Ⅱ 1000V
・多彩なセンサオプション
　各種クランプセンサ、フレキシブルセンサをご用意、
　1000mAレンジから3000Aレンジまで対応
・現場で電力使用状況を確認
　トレンドグラフ、デマンド推移図により一目で確認可能。表示部は鮮明で
　視認性にすぐれた3.5型カラーTFT液晶画面
・PC、Android(TM)端末でモニタリング
　Bluetooth(R)無線通信により測定値をリアルタイムでモニタリング可能。
　データはSDカードへ保存

●仕様

測定ライン単相2線(最大4系統)、単相3線、三相3線、三相4線
測定・演算項目電圧、電流、周波数、有効電力、無効電力、皮相電力、有効電力量、無効電力量、皮相電力量、力率、中性線電流、デマンド、高調波、電源品質(スウェル/ディップ/瞬停、トランジェントオーバー電圧、インラッシュカレント、不平衡率、IECフリッカ)
その他の機能デジタル出力端子機能、アナログDCV入力機能
電圧測定
レンジ [TRUE RMS]600.0/1000V
有効入力範囲各レンジの1％～120％ (rms) 及び各レンジの200％ (peak)
表示範囲各レンジの0.15％～130％ (0.15％未満は0表示)
確度600.0V レンジ：(正弦波40Hz～70Hz)
　公称電圧100V 以上の電線路を対象として、公称電圧の10％～150％の入力では、公称電圧の±0.5％が誤差範囲
　その他、公称電圧100V 未満の電線路または、公称電圧の10％未満、150％を超える入力では、±0.2％rdg±0.2％f.s.
1000V レンジ：±0.2％ rdg± 0.2％f.s.(正弦波40Hz～70Hz)
クレストファクタ3以下
電圧トランジェント
サンプリング速度		24μs
電流測定
レンジ [TRUE RMS]8128/8135 (50A タイプ)： 5000mA/50.00A/オート
8127 (100A タイプ)： 10.00/100.0A/オート
8126 (200A タイプ) ：20.00/200.0A/オート
8125 (500A タイプ) ： 50.00/500.0A/オート
8124/8130 (1000A タイプ)：100.0/1000A/オート
8146/8147/8148 (10A タイプ)： 1000mA/10.00A/オート
8133 (3000Aタイプ) ： 300.0/3000A/オート
有効入力範囲各レンジの1％～110％ (rms) 及び各レンジの200％ (peak)
表示範囲各レンジの0.15％～130％ (0.15％未満は0表示)
確度±0.2％rdg±0.2％f.s.＋クランプセンサ確度(正弦波、40～70Hz)
クレストファクタ3以下
有効電力
確度±0.3％rdg±0.2％f.s.＋クランプセンサ確度 （力率1、正弦波、40Hz～70Hz）
力率の影響±1.0％rdg (40Hz～70Hz、力率1に対する力率0.5の指示値)
一般仕様
周波数範囲40Hz～70Hz
内部メモリ容量フラッシュメモリ (4MB)
メモリカードSDカード (2GB)
通信機能USB Ver2.0 / Bluetooth(R) Ver2.1 + EDR準拠 Class2
表示3.5型カラーTFT液晶 (320×240ピクセル)
適合規格IEC 61010-1 CAT Ⅳ 300V / CAT Ⅲ 600V / CAT Ⅱ 1000V 汚染度2 IEC 61010-2-030，IEC 61326 IEC 61000-4-30ClassS，IEC 61000-4-15，IEC 61000-4-7
確度保証温湿度範囲23±5℃、相対湿度：85％以下(結露のないこと)
使用温湿度範囲0℃～＋45℃、相対湿度：85％以下(結露のないこと)
保存温湿度範囲－20℃～＋60℃、相対湿度：85％以下(結露のないこと)
電源AC100V～240V / 50Hz～60Hz / 7VA max
使用電池単3形(アルカリ or Ni-MH) ×6 (アルカリ乾電池使用時、バックライトOFF： 約3時間)
外形寸法/質量175mm(L)×120mm(W)×68mm(D) 約900g (電池含む)
本体付属品(本体と同梱)7255(電圧用測定コード)
7219(USBケーブル)
7169(電源コード)
8326-02(SDカード2GB)
9125(キャリングバッグ)
クイックマニュアル、単3形アルカリ乾電池 ×6、入力端子プレート ×6
別売オプション8124/8125/8126/8127/8128(負荷電流クランプセンサ)
8130/8133/8135(フレキシブルクランプセンサ)
8146/8147/8148(リーク電流～負荷電流クランプセンサ)
8312(電源供給アダプタ)
9132(マグネット付携帯ケース)
