M5STACK-U187
M5Stack用MIDI音源ユニット(SAM2695)
マルツコード：
M3048-002
品質ランク：
M1
在庫のある営業所( 6営業所 )
自社在庫数：
3個
（ 2025/07/14 22:25 現在）

出荷予定日：
2025/7/15
数量
1個以上
￥2,399.00
(税込￥2,638.00)

M5Stack用MIDI音源ユニット(SAM2695)【M5STACK-U187】

の概要

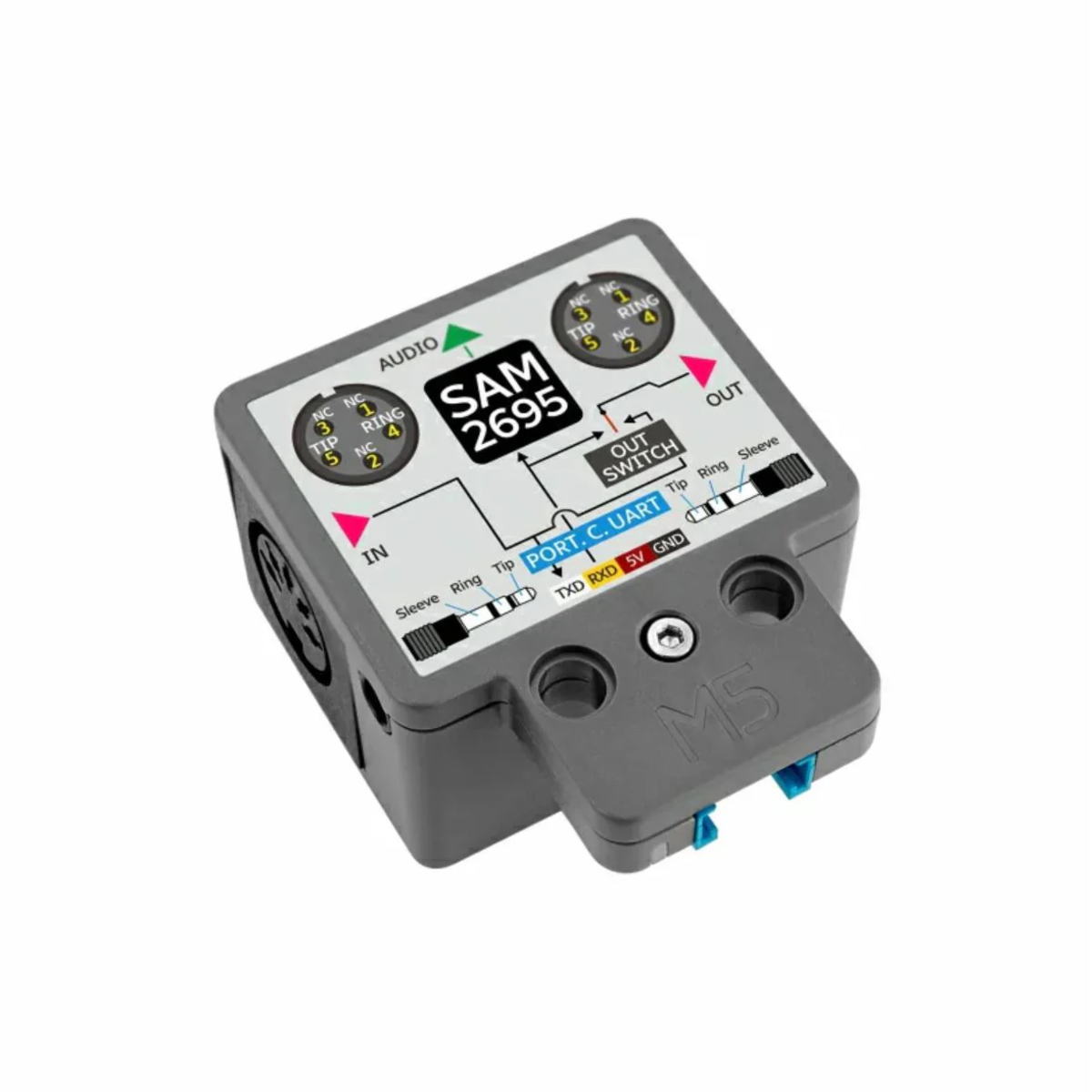

SAM2695を搭載したMIDI音源ユニット


フランスのDREAM社製のGM音源チップSAM2695を搭載したMIDI音源ユニットです。従来のDINコネクタとTRSジャックの2種類のMIDIコネクタを、MIDI IN、MIDI OUT(MIDI THROUGH兼用)のそれぞれに備えています。バイパスモードとセパレートモードの2つの動作モードがあります。

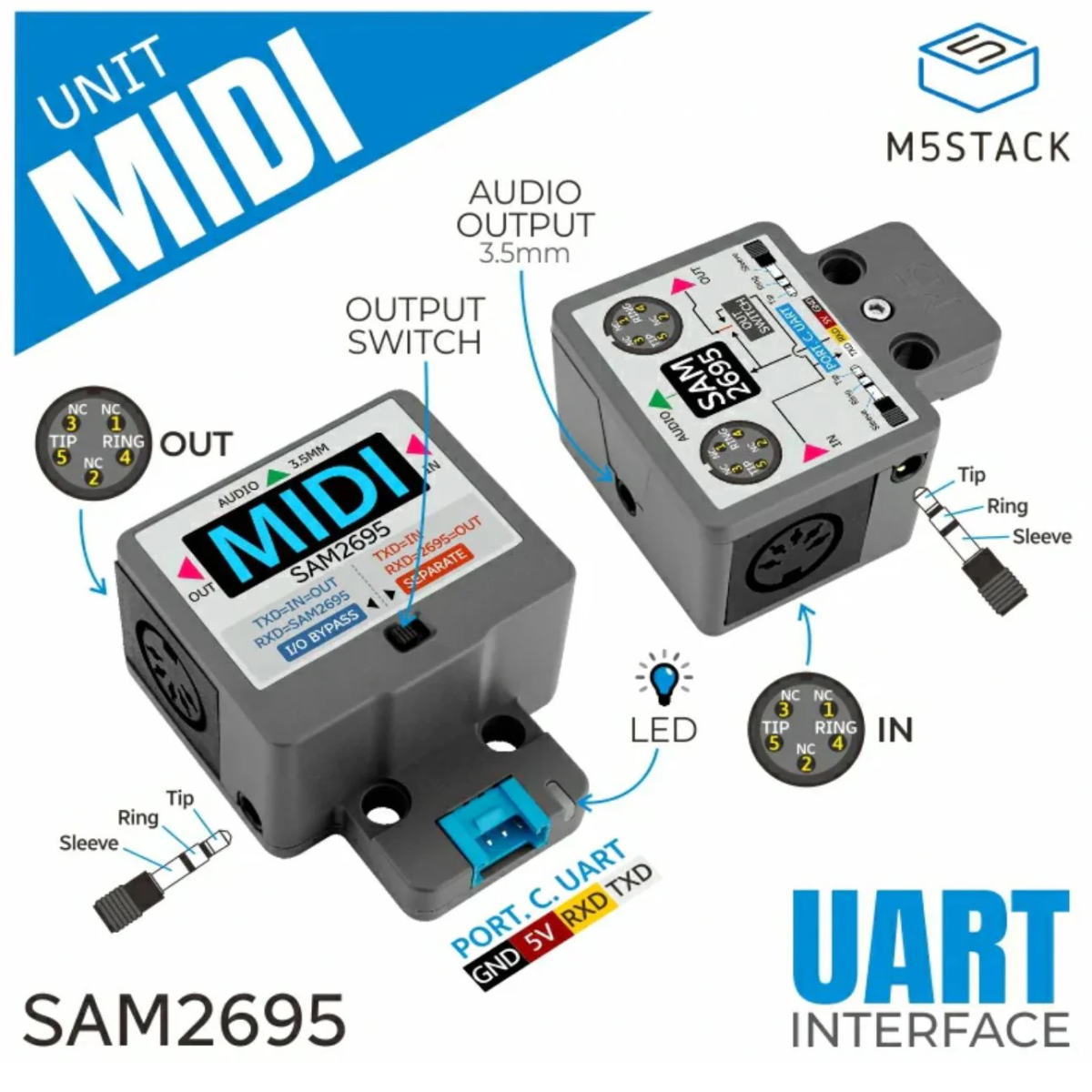

前面のスイッチで、左右のMIDIポートのバイパスモードを設定できます。バイパスモードでは、左ポートと右ポートが直接接続され、セパレートモードでは、左ポートと右ポートが分離されます。左右のMIDIポートは、標準の5ピンDINと3.5mmヘッドフォンインターフェースの両方をサポートしています。GroveポートのTXDピンは左のMIDIポート信号に接続され、GroveポートのRXDピンは内部オーディオシンセサイザーのSAM2695デジタル入力に接続されています。これにより、外部のM5ホストは、Groveインターフェースを介してMIDI信号を監視または出力しながら、同時に合成オーディオを出力できます。オーディオ信号は、3.5mmヘッドフォンジャックから出力されます。

●特長

・DREAM社製のGM音源チップSAM2695を搭載
・MIDI標準プロトコル、GM規格に準拠
・マルチチャンネル音源出力に対応
・4つのEQ、エコー、その他のパラメータ調整が可能
・アンプに接続できるステレオのミニジャック出力を搭載
・スライドスイッチでセパレートモードとバイパスモードを切り替え
・MIDI INとMIDI OUTはレガシーなDINコネクタとTRSジャックのコネクタ
・オプトカプラによる絶縁

●仕様

MIDI音源チップSAM2695
通信プロトコル標準MIDI 1.0
ボーレート31,520bps(UART接続)
外形寸法48×40×25mm


【セット内容】
・M5Stack用MIDI音源ユニット(SAM2695) ×1
・Groveケーブル ×1


【用途】
・MIDI音源
・ライブ、パフォーマンス
・教育、研究
・サウンド、インスタレーション
